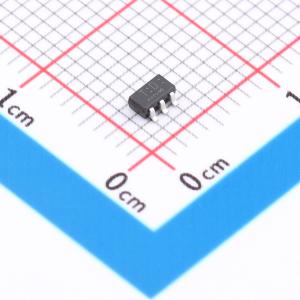

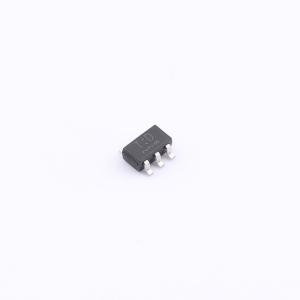

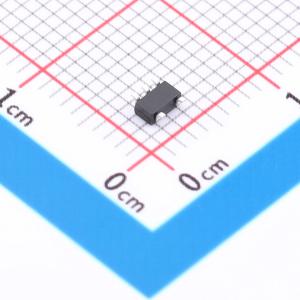

温馨提醒：图片仅供参考，商品以实物为准
TC75S57F,LF
TC75S57F,LF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC75S57F/TC75S57FU是一款CMOS通用单比较器。该器件可采用单电源供电，且与传统双极型通用比较器相比，其电源电流更低。该器件的推挽输出级可直接连接到TTL或CMOS逻辑IC等。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC75S57F,LF
- 商品编号
- C7399440
- 商品封装
- SC-74A(SOT-753)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 140ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 110uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 单电源 | 1.8V~7V | |
| 双电源(Vee ~ Vcc) | -3.5V~-0.9V；0.9V~3.5V | |
| 输入失调电流(Ios) | 1pA |
商品概述
TC75S57F/TC75S57FU是一款CMOS通用单比较器。该器件可采用单电源供电，且与传统双极型通用比较器相比，其电源电流更低。该器件的推挽输出级可直接连接到TTL或CMOS逻辑IC等。
商品特性
- 低电流电源：ΔIDD = 100 μA（典型值）
- 单电源工作：VDD = ±0.9至±3.5 V或1.8至7 V
- 宽共模输入电压范围：VSS至VDD - 0.9 V
- 推挽输出电路
- 低输入偏置电流
- 小封装
- SSOP5 - P - 0.95封装重量：0.014 g（典型值）
- SSOP5 - P - 0.65A封装重量：0.006 g（典型值）
