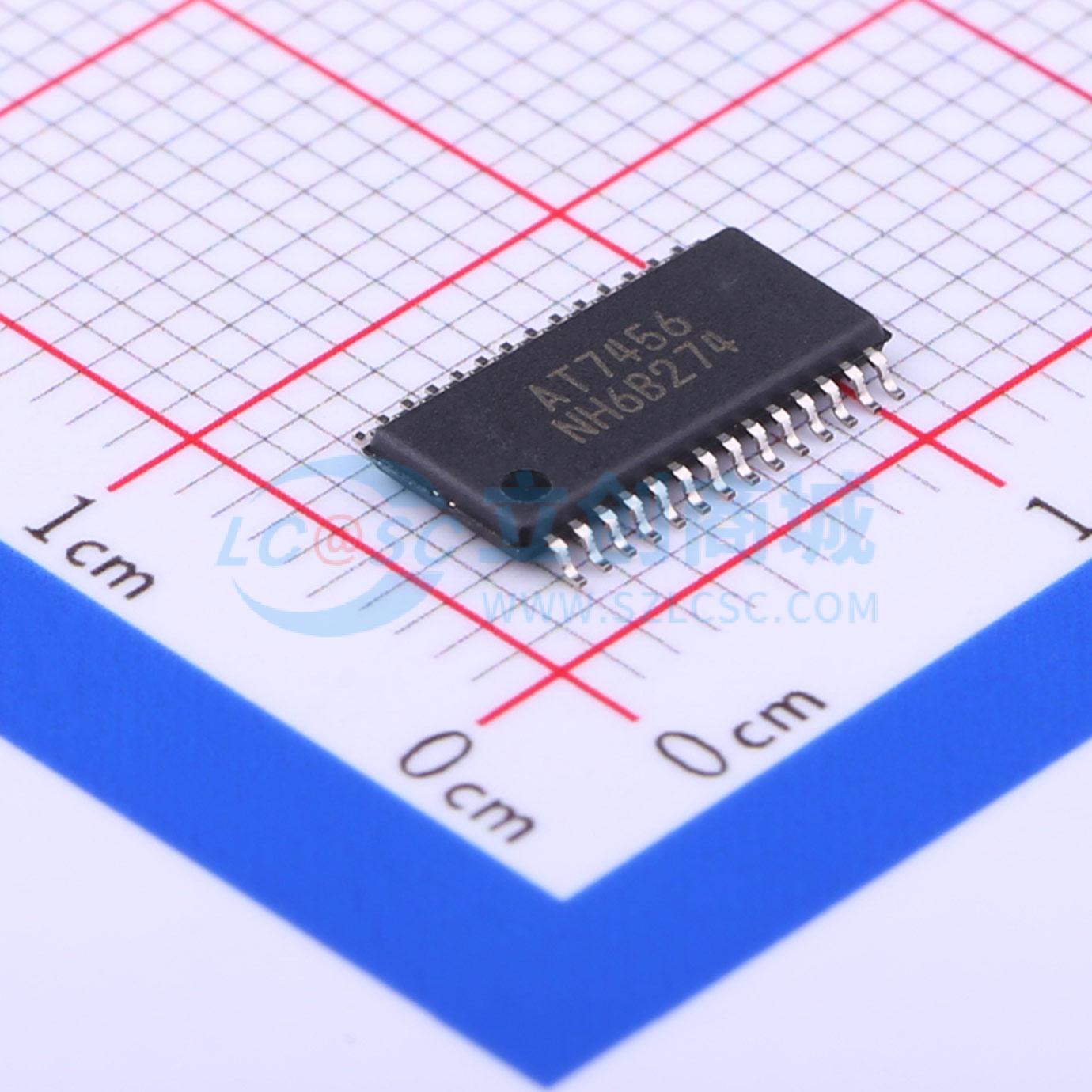

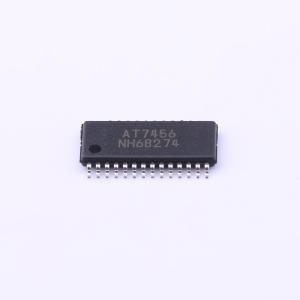

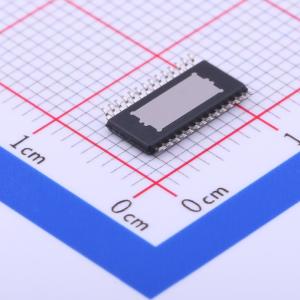

AT7456

AT7456 是一款集成了EEPROM 的单通道、单色随屏显示发生器，集成了视频驱动器、同步分离器、视频分离开关以及EEPROM，提高了系统的集成度，有效降低了系统成本。 AT7456 采用符合NTSC 和PAL 制式的256 个用户可编程字符，适合于全球市场。 AT7456 能够方便地以任意字符、尺寸显示各种信息，例如公司标识、常用图形、时间、日期等。 AT7456 预先装载了256 个字符和图形，并可以通过SPI 兼容串行接口进行在线编程。 AT7456 提供28 引脚TSSOP 封装，工作温度范围（-40℃ ~ +85℃ ）。 AT7456 单通道单色随屏显示(OSD)发生器集成了产生用户定义的OSD 并加载到输出信号所需的全部功能。AT7456 能够接收NTSC 或者PAL 复合视频信号。器件包括输入钳位、同步分离器、视频时序发生器、OSD 插入复用器、非易失字符存储器、显示存储器、OSD 发生器、晶体振荡器以及读/写OSD 数据的SPI 兼容接口和视频驱动器等。此外，AT7456 还为系统同步提高场同步(VSYMC)、行同步(HSYNC)和同步丢失(LOS)输出信号。时钟输出信号(CLKOUT)支持多个器件的菊型连接。 256 个用户定义12x18 象素字符组具有预装入，并与输入视频流复合，产生带有OSD 视频输出的CVBS 信号。在NVM 中对多可以重设256 个12x18 象素字符。在NTSC 制式中，显示13 行 x30 个字符。在PAL 制式中，显示16 行x30 个字符。没有输入视频信号时，使用AT7456 的内部视频时序发生器，仍然可以显示OSD 图像。

• 256 个用户定义字符或图形存储于EEPROM
• 字符大小为 12x18 象素
• 闪烁、反色和背景控制字符
• 可逐行设置亮度
• 最多显示16 行 x30 列字符
• 视频驱动器输出带有衰减补偿
• LOS、VSYMC、HSYNC 和时钟输出
• 内置同步发生器，兼容于NTSC 和PAL
• SPI 兼容串行接口
• 出厂时带有预先编程的字符组

• 安全监控系统
• 安全监控摄像机
• 工业监控
• 室内娱乐系统
• 手持测量仪器
• 消费类电子
