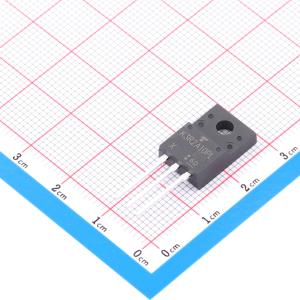

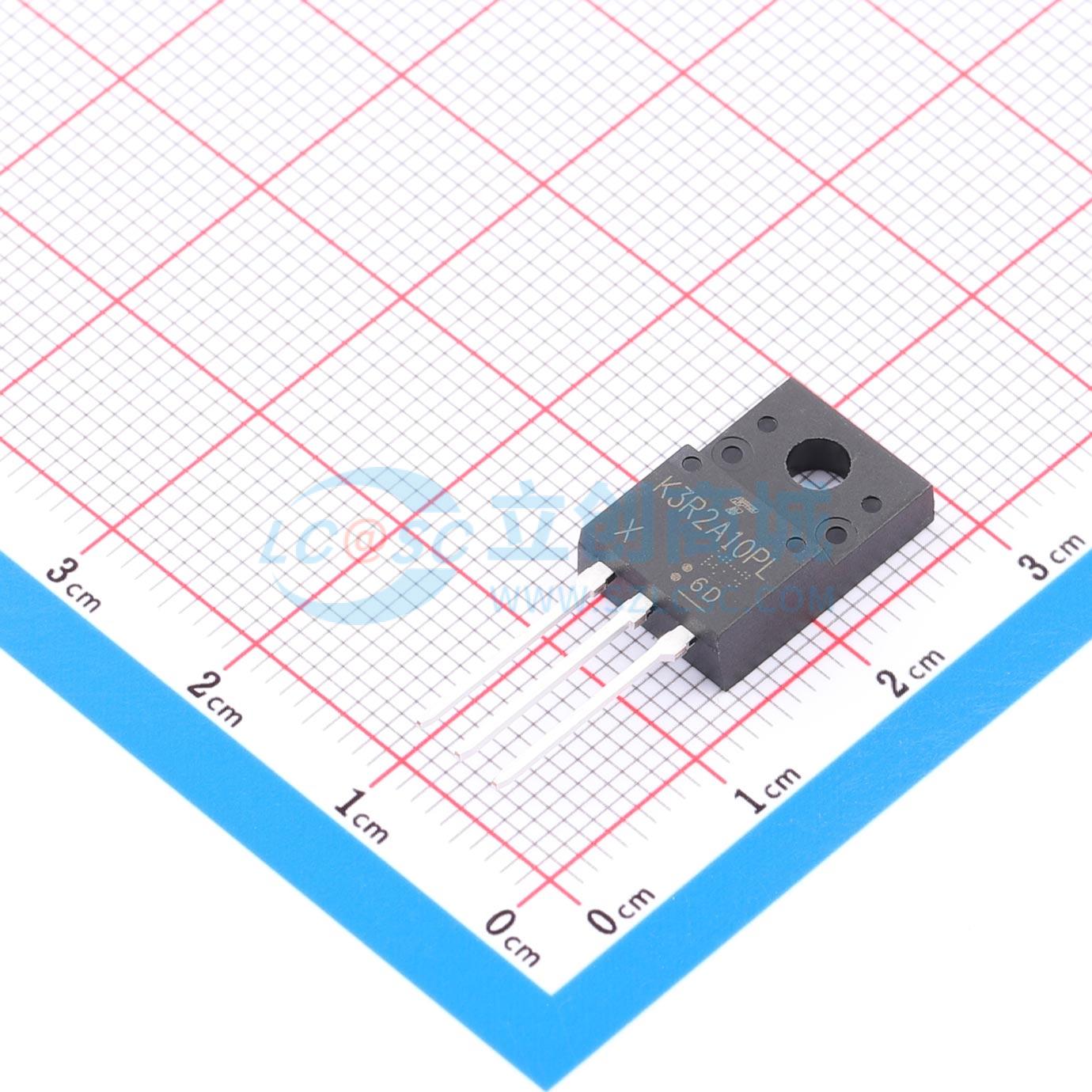

TK3R2A10PL,S4X
1个N沟道 耐压:100V 电流:100A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK3R2A10PL,S4X
- 商品编号
- C7362294
- 商品封装
- TO-220SIS
- 包装方式
- 管装
- 商品毛重
- 3.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.2mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 54W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 161nC@10V | |
| 输入电容(Ciss) | 9.5nF |
商品特性
- 高速开关
- 小栅极电荷:QSW = 48 nC(典型值)
- 小输出电荷:Qoss = 164 nC(典型值)
- 低漏源导通电阻:RDS(ON) = 2.6 mΩ(典型值)(VGS = 10 V)
- 低泄漏电流:IDSS = 10 μA(最大值)VDS = 100 V
- 增强模式:Vth = 1.5 至 2.5 V(VDS = 10 V,ID = 1 mA)
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
- 电机驱动器
