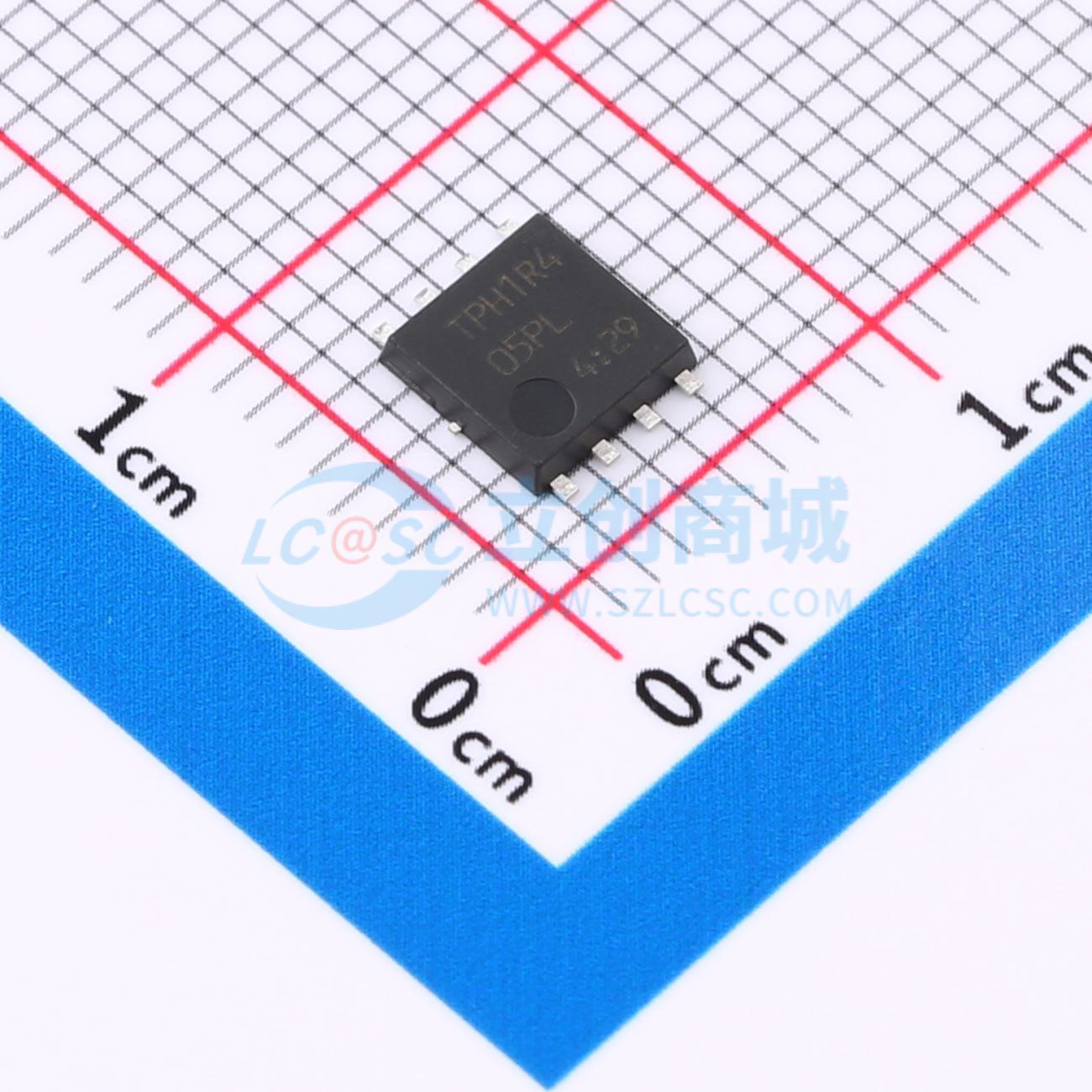

温馨提醒：图片仅供参考，商品以实物为准
TPH1R405PL,L1Q
1个N沟道 耐压:45V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 小栅极电荷：Q_SW = 22 nC（典型值）。 小输出电荷：Q_SS = 67 nC（典型值）。 低漏源导通电阻：R_DS(ON) = 1 mΩ（典型值）(V_GS = 10 V)。 低泄漏电流：I_HSS = 10 μA（最大值）(V_DS = 45 V)。 增强模式：V_th = 1.4 至 2.4 V (V_DS = 10 V, I_D = 0.5 mA)。应用：高效DC-DC转换器。 开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH1R405PL,L1Q
- 商品编号
- C7364712
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 45V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 1.4mΩ@10V,50A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 132W；960mW | |
| 阈值电压(Vgs(th)) | 2.4V | |
| 栅极电荷量(Qg) | 74nC@10V | |
| 输入电容(Ciss) | 6.3nF@22.5V |
商品特性
- 100%进行了非钳位感性开关（UIS）和栅极电阻（Rg）测试
- 先进的平面工艺
- 符合欧盟2011/65/EU号RoHS指令，且符合2002/96/EC号废弃电子电气设备指令（WEEE）
- 根据IEC 61249 - 2 - 21标准为无卤产品
应用领域
- 交直流（AC/DC）LED照明
- 电源
