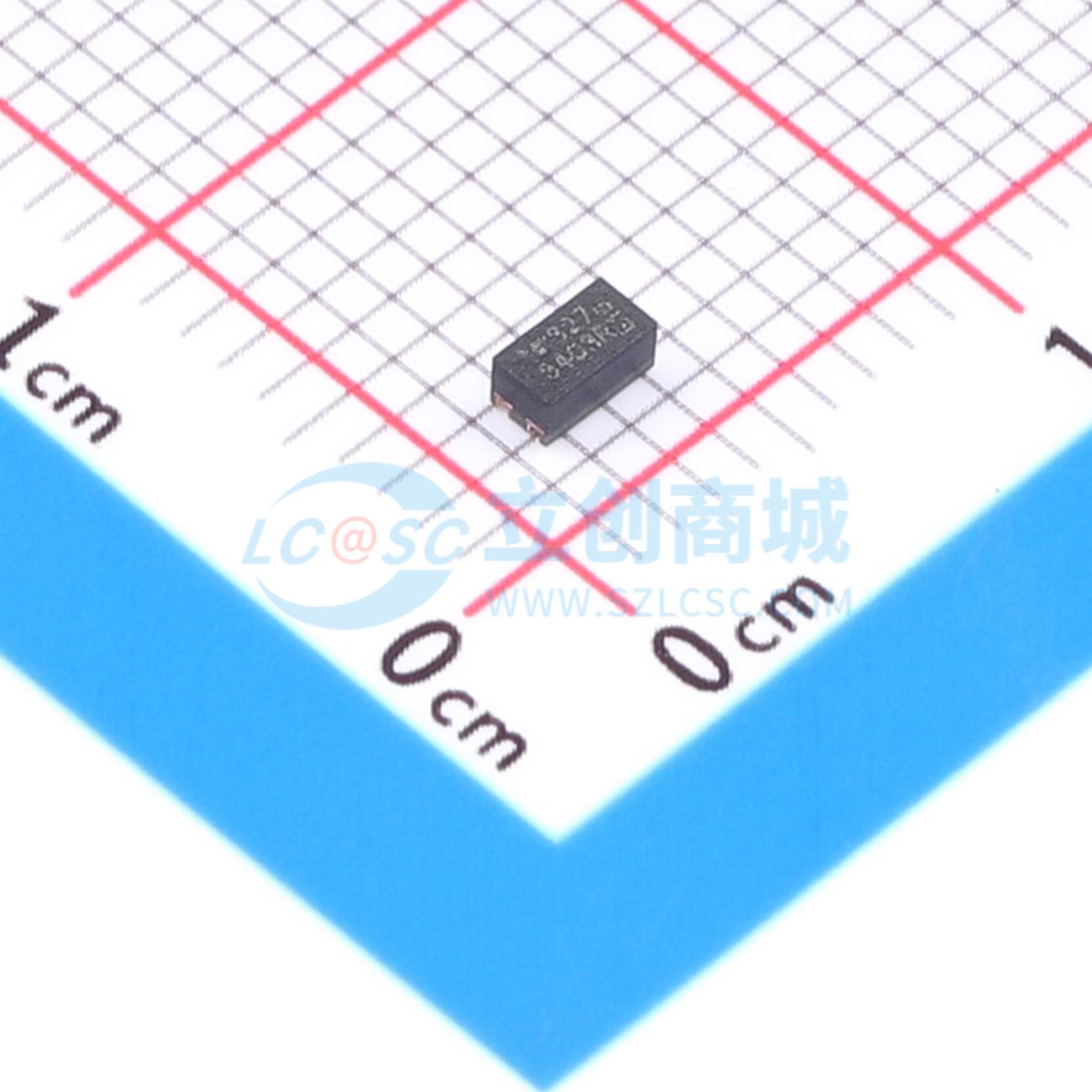

温馨提醒：图片仅供参考，商品以实物为准
TLP3403R(TP,F
光耦合器 光电继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLP3403R是一款适用于表面贴装的非常小外形无引脚光继电器。它内置输入电阻，无需外接输入电阻，节省了空间。TLP3403R由一个红外LED与光电MOSFET光学耦合，并封装在VSONR 4引脚封装中。其特点包括低关态电流和低输出引脚电容。- VSONR4: 2.8 (L) 毫米 X 1.5 (W) 毫米 X 1.3 (H) 毫米- 常开（1-Form-A）- 关态输出端电压：20 V（最小值）- 工作电压：3 V（最大值）- 导通电流：1 A（最大值）- 导通电阻：0.18 Ω（典型值），0.22 Ω（最大值）- 隔离电压：500 Vrms（最小值）
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3403R(TP,F
- 商品编号
- C7361683
- 商品封装
- VSONR-4(1.5x2.8)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 1A | |
| 负载电压 | 20V | |
| 正向压降(Vf) | 1.8V | |
| 正向电流(If) | - | |
| 导通电阻 | 180mΩ | |
| 隔离电压(Vrms) | 500V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 2ms | |
| 截止时间(Toff) | 1ms | |
| 输入类型 | DC | |
| 工作温度 | -20℃~+85℃ | |
| 总功耗(Pd) | 220mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
TLP3403R是一款适用于表面贴装的非常小外形无引脚光继电器。它内置输入电阻，无需外接输入电阻，节省了空间。TLP3403R由一个红外LED与光电MOSFET光学耦合，并封装在VSONR 4引脚封装中。其特点包括低关态电流和低输出引脚电容。
- VSONR4: 2.8 (L) 毫米 X 1.5 (W) 毫米 X 1.3 (H) 毫米
- 常开（1-Form-A）
- 关态输出端电压：20 V（最小值）
- 工作电压：3 V（最大值）
- 导通电流：1 A（最大值）
- 导通电阻：0.18 Ω（典型值），0.22 Ω（最大值）
- 隔离电压：500 Vrms（最小值）
应用领域
- 电池控制和监测
- 测量仪器
- 高速逻辑IC测试仪
- 高速存储器测试仪
