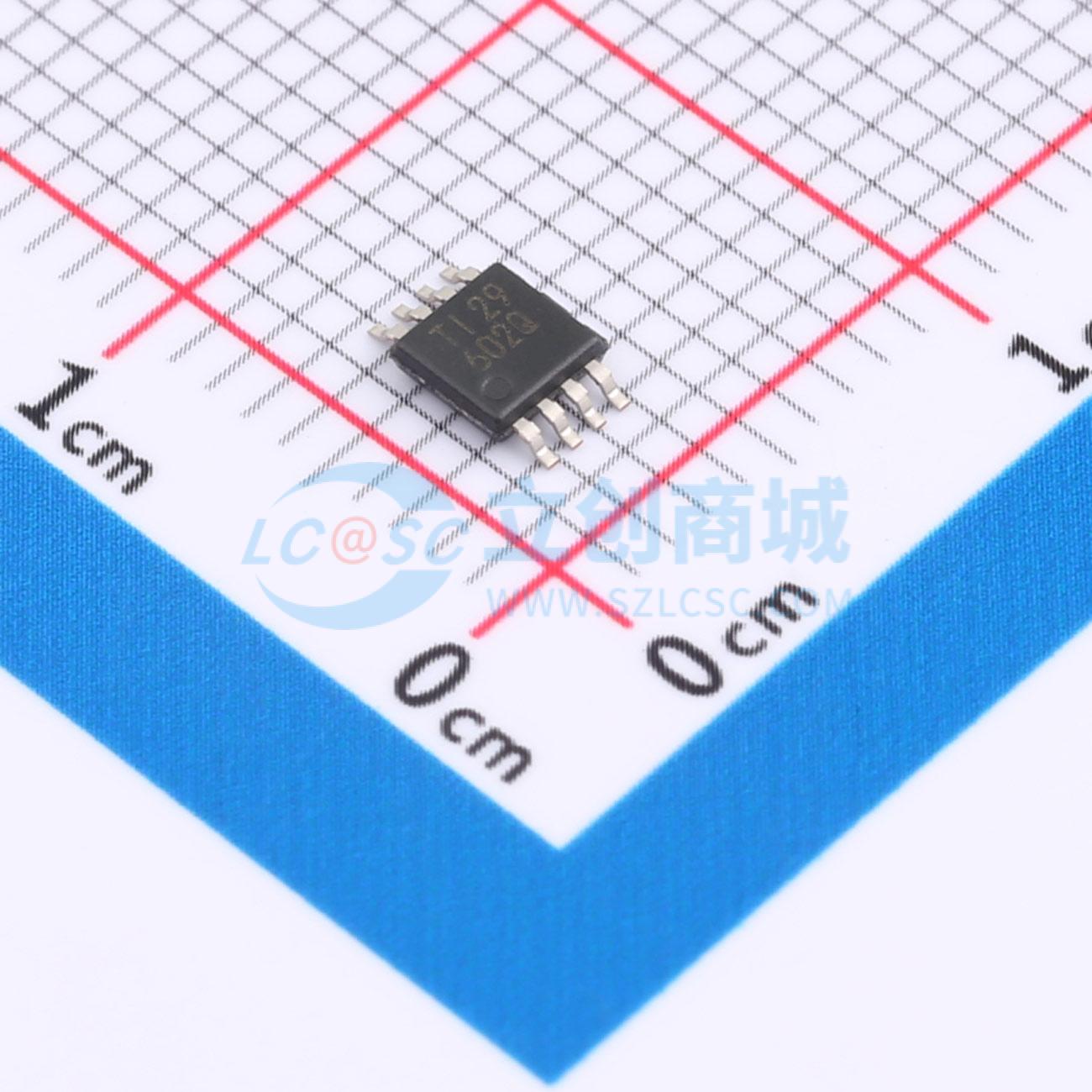

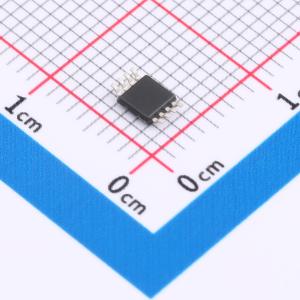

温馨提醒：图片仅供参考，商品以实物为准

TLV3602QDGKRQ1

TLV360x-Q1 具有 2.5 纳秒传播延迟的 325 MHz 高速比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV3602-Q1 具有推挽输出的汽车类 2.5ns 双通道高速轨至轨比较器
品牌名称: TI(德州仪器)
商品型号: TLV3602QDGKRQ1
商品编号: C7361729
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

	属性	参数值
	输出模式	CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	4.9mA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	6V
	单电源	2.4V~5.5V
	输入失调电压温漂(Vos TC)	3uV/℃
	输入失调电流(Ios)	30nA

商品概述

TLV360x 系列是 325 MHz 的高速比较器，具有轨到轨输入，传播延迟为 2.5 ns。快速响应和宽工作电压范围的结合，使这些比较器适用于激光雷达、测距仪和线路接收器中的窄信号脉冲检测以及数据和时钟恢复应用。 TLV360x 系列的推挽（单端）输出简化了 I/O 接口的板对板布线并降低了成本，与其他高速差分输出比较器相比，还能降低功耗。它们可直接与下游电路中大多数主流数字控制器和 IO 扩展器连接。 TLV3601-Q1 采用微型 5 引脚 SC70 和 SOT23 封装，非常适合对空间要求苛刻且需要比较器快速响应时间的设备。TLV3603-Q1 采用 6 引脚 SC70 封装，与 TLV3601-Q1 保持相同的速度和尺寸，同时还具备可调迟滞控制和输出锁存功能。TLV3602-Q1 是 TLV3601-Q1 的双通道版本，采用 8 引脚 VSSOP 和 WSON 封装。

商品特性

适用于汽车应用
通过 AEC-Q100 认证，结果如下：
- 器件温度等级 1：环境工作温度范围为 -40°C 至 125°C
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C3
快速传播延迟：2.5 ns
低过驱动离散度：600 ps
高翻转频率：325 MHz
窄脉冲宽度检测能力：1.25 ns
推挽输出
宽电源范围：2.4 V 至 5.5 V
输入共模范围超出两个电源轨 200 mV
低输入失调电压：±5 mV
输出启动状态已知
TLV3603 特定特性：可调迟滞控制引脚
- 锁存功能
封装：TLV3601（SC70-5）、（SOT23-5），TLV3603（SC70-6），TLV3602（VSSOP-8）、（WSON-8）
提供有助于功能安全系统设计的文档 [TLV3601/2-Q1]
提供有助于功能安全系统设计的文档 [TLV3603-Q1]

应用领域

DC/DC 转换器
逆变器和电机控制
燃料电池控制单元（FCCU）
电池管理系统（BMS）
机械扫描激光雷达
音频放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	1uA
	传播延迟(tpd)	2.5ns
	滞后电压(Vhys)	1.5mV
	共模抑制比(CMRR)	80dB
	输出类型	推挽
