温馨提醒：图片仅供参考，商品以实物为准

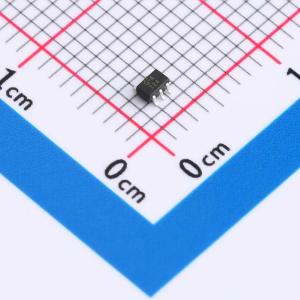

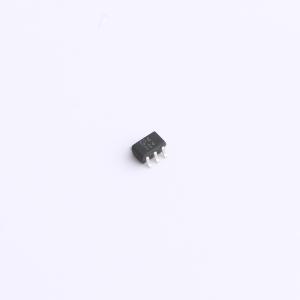

TC7SET32FU,LJ(CT
二输入或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2输入或门
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7SET32FU,LJ(CT
- 商品编号
- C7360615
- 商品封装
- SSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.029667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.94V；4.4V~4.5V | |
| 输出低电平(VOL) | 0V~100mV；360mV | |
| 系列 | TC7SET系列 | |
| 传播延迟(tpd) | 4.2ns@5.0V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品特性
- AEC - Q100 (Rev. H)
- 宽工作温度范围：Topr = -40 至 125℃
- 高速运行：tpd = 4.2 ns（典型值）（VCC = 5.0 V，CL = 15 pF）
- 低功耗：ICC = 2.0 μA（最大）（Ta = 25℃）
- 与 TTL 输出兼容：VIL = 0.8 V（最大），VIH = 2.0 V（最小）
- 5.5 V 耐受输入
- 平衡传播延迟：tp(LH) ≈ tp(HL)
