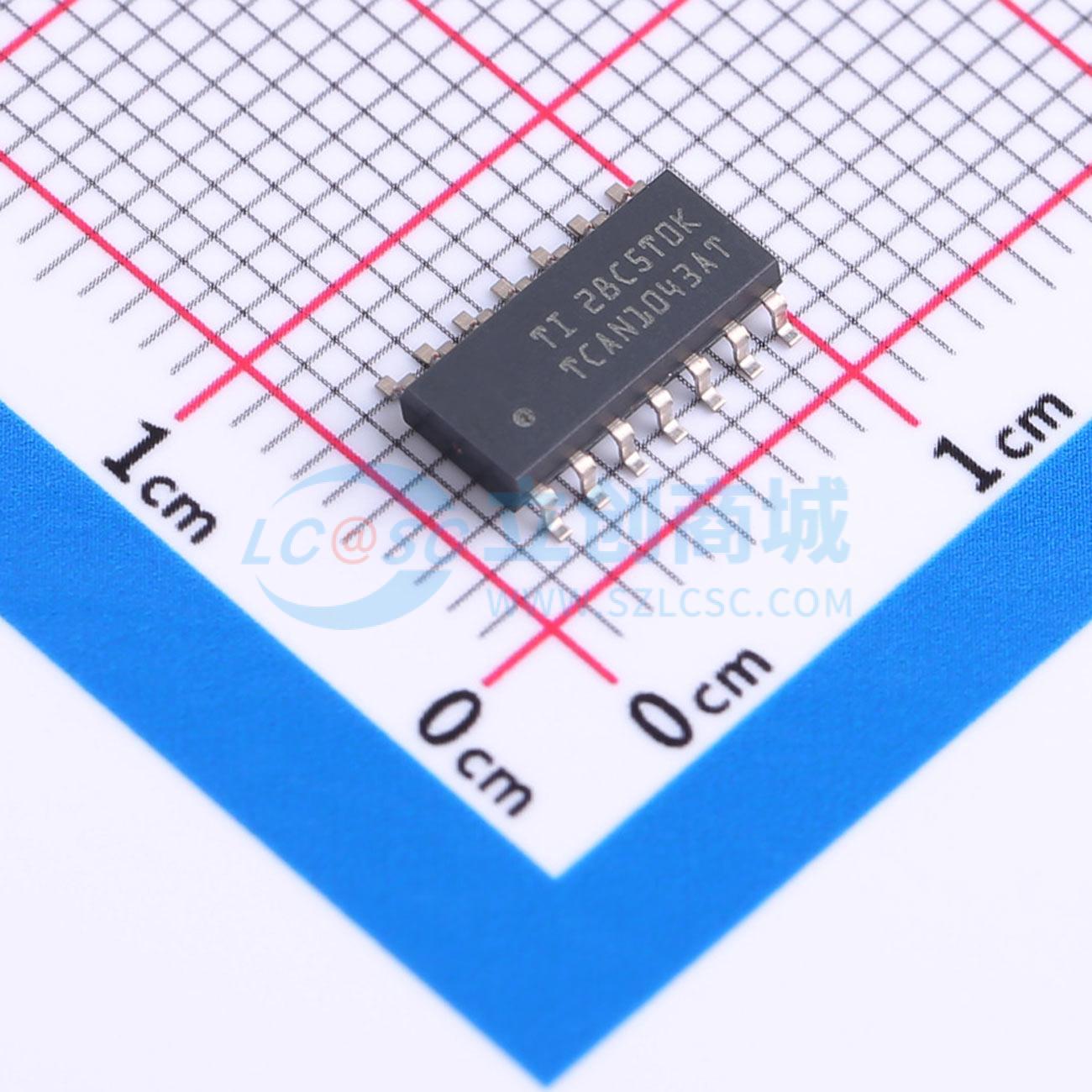

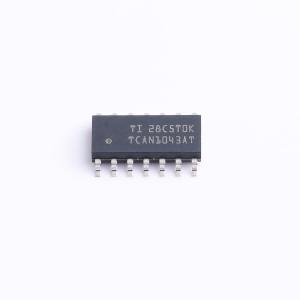

TCAN1043ATDRQ1

TCAN1043A-Q1是一款高速控制器局域网（CAN）收发器，满足ISO 11898-2:2016高速CAN规范的物理层要求。该器件支持传统CAN和CAN FD数据速率，最高可达8兆比特每秒（Mbps）（TCAN1043A-Q1）或5 Mbps（TCAN1043AT-Q1）。 TCAN1043A-Q1可通过INH输出引脚选择性地启用系统中可能存在的各种电源，从而降低系统级电池电流消耗。这使得在监测CAN总线时，除TCAN1043A-Q1外的所有系统组件都可进入低电流睡眠状态。当检测到唤醒事件时，TCAN1043AQ1通过将INH置高来启动系统。 TCAN1043A-Q1具有SWE定时器，可在待机模式下无活动4分钟（tINACTIVE）后安全过渡到睡眠模式。这确保了如果MCU未能将器件转换到正常模式，器件也能过渡到低功耗睡眠模式。

• 符合AEC Q100（1级）汽车应用标准
• 提供功能安全相关文档，有助于功能安全系统设计
• 满足ISO 11898-2:2016要求
• 宽输入工作电压范围
• 支持传统CAN和CAN FD，速率最高可达8 Mbps（TCAN1043A-Q1）或5 Mbps（TCAN1043AT-Q1）
• V10电平转换支持：1.7 V至5.5 V
• 工作模式：正常模式、静默模式、待机模式、低功耗睡眠模式
• 用于系统电源控制的高电压INH输出
• 通过WAKE引脚支持本地唤醒
• 睡眠唤醒错误（SWE）定时器可在系统电源故障或软件故障时，使器件从待机模式安全过渡到睡眠模式
• 允许延长上电时间
• 掉电时行为明确：总线和IO端子为高阻抗（对工作总线或应用无负载）
• 保护特性：±58 V CAN总线容错、VSUP上的负载突降支持、IEC ESD保护、欠压保护、热关断保护、TXD显性状态超时（TXD DTO）
• 提供14引脚有引脚（SOT和SOIC）封装和有可焊侧翼的无引脚（VSON）封装，以提高自动光学检测（AOI）能力

• 车身电子和照明
• 汽车网关
• 高级驾驶辅助系统（ADAS）
• 信息娱乐和仪表盘
• 混合动力、电动和动力总成系统
• 个人运输车辆 - 电动自行车
• 工业运输
