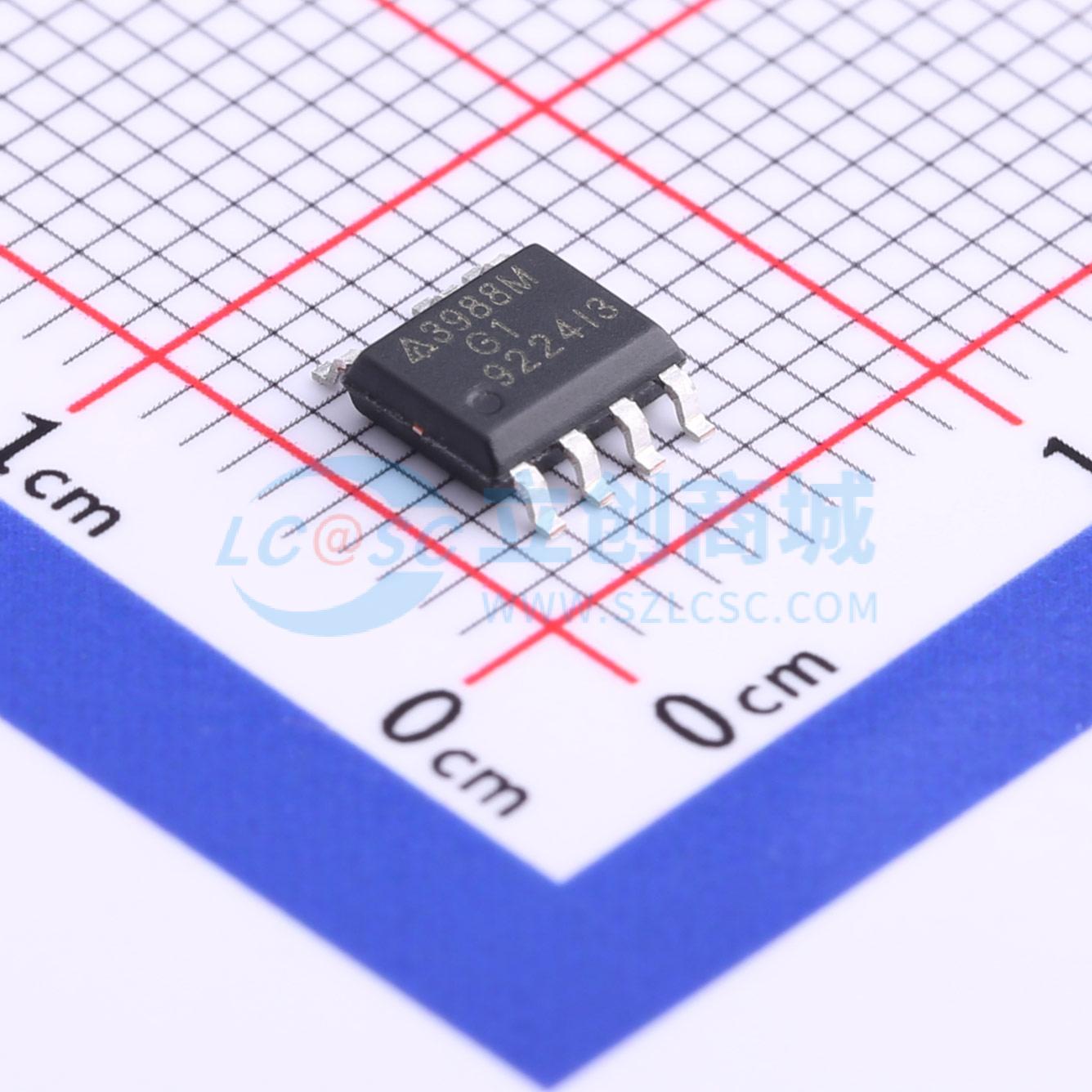

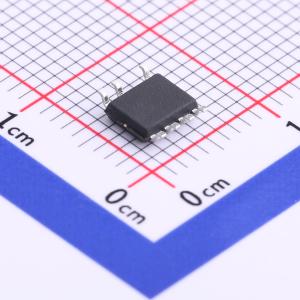

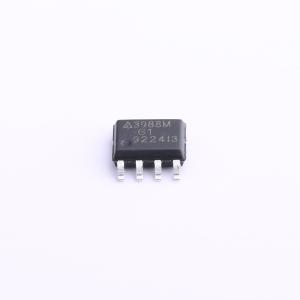

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 2kHz~60kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 0.7W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PFM 调制；DCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
AP3988是一款性能增强型电源开关，用于电源供应，具备更高的转换效率、更优的电压和电流精度，以及改进的保护功能。典型应用包括充电器、ADSL适配器、家电电源、LED照明电源和PC辅助电源。该控制器在不连续导通模式（DCM）下，通过分段脉冲频率调制（p - PFM）在初级侧调节输出电压和电流。在p - PFM的每个区间内，系统工作频率从重载到轻载线性降低，当负载电流等于系统最大输出电流时进入恒流模式。
商品特性
- 初级侧控制，可省去光耦和次级CV/CC控制电路
- 内置集电极 - 基极电压（VCBO）为700V的NPN晶体管
- 低启动电流：0.2μA（典型值）
- 内置输出电缆电压降补偿
- 打嗝功能，提升短路保护性能
- 更优的过压保护
- 更优的过温保护
- 低成本解决方案
- 输出功率范围：适用于5.5W适配器
- 完全无铅，完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 适配器
- 机顶盒
- 家电
