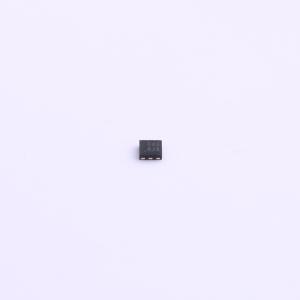

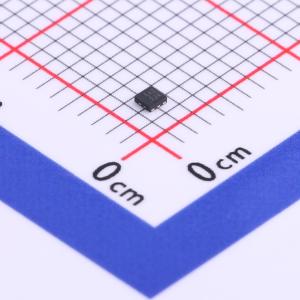

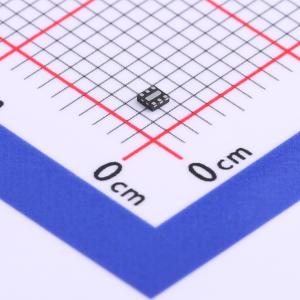

温馨提醒：图片仅供参考，商品以实物为准

AP7346D-3318FS6-7

停产双高精度限流低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP7346 是一款双路高精度限流、低压差稳压器，具有高输出电压精度、低导通电阻（RDS(ON)）、高电源抑制比（PSRR）、低输出噪声和低静态电流等特性。该稳压器基于 CMOS 工艺。每个稳压器均包含一个电压基准、误差放大器、限流电路和一个用于开启/关闭输出的使能输入
品牌名称: DIODES(美台)
商品型号: AP7346D-3318FS6-7
商品编号: C780774
商品封装: X2-DFN1212-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.25V
	输出电压	3.3V；1.8V
	输出电流	130mA；130mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	350mV@(120mA)；220mV@(120mA)

商品概述

AP7346 是一款双路高精度限流、低压差稳压器，具有高输出电压精度、低导通电阻（RDS(ON)）、高电源抑制比（PSRR）、低输出噪声和低静态电流等特性。该稳压器基于 CMOS 工艺。每个稳压器均包含一个电压基准、误差放大器、限流电路和一个用于开启/关闭输出的使能输入。通过集成电阻网络，可提供固定输出电压版本。凭借其低功耗以及出色的线路和负载瞬态响应，AP7346 非常适合用于低功耗手持通信设备。 AP7346 采用 X2-DFN1212-6 封装，可实现最小的占位面积和密集的 PCB 布局。

商品特性

低输入电压（VIN）且输入电压范围宽：1.7V 至 5.25V
高精度限流：157mA ± 25mA
输出电压（VOUT）精度：±1%
纹波抑制：1kHz 时为 75dB
低输出噪声：10Hz 至 100kHz 范围内为 60μVrms
静态电流低至 35μA
输出电压固定为 1.2V 至 3.6V
完全无铅且完全符合 RoHS 标准
无卤素和锑，环保器件

应用领域

指纹模块
智能手机/平板电脑
RF 电源
相机
便携式视频/便携式媒体播放器
无线适配器/无线通信

数据手册PDF

放大查看下载PDF

优惠活动

6.9折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	静态电流(Iq)	70uA
	噪声	60uVrms
	特性	过流保护；带使能；短路保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	2
