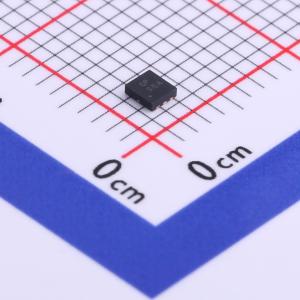

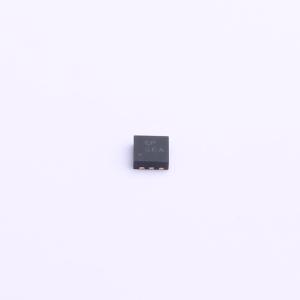

温馨提醒：图片仅供参考，商品以实物为准
AP21510FM-7
单通道电流限制电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP21410 和 AP21510 是针对通用串行总线 (USB) 及其他热插拔应用优化的集成高侧电源开关。该系列器件符合 USB 2.0 标准，并提供正负两种使能输入极性。它们提供了电流限制、热限制和短路保护功能，以及受控上升时间和欠压锁定功能。所有器件均采用 U-DFN2018-6 封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP21510FM-7
- 商品编号
- C780752
- 商品封装
- DFN2018-6-EP
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 140mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
AP21410和AP21510是集成式高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB 2.0标准，使能输入具有两种极性可选。它们具备电流和热限制、短路保护功能，以及可控的上升时间和欠压锁定功能。所有器件均采用U-DFN2018-6封装。
商品特性
- 单USB端口功率开关
- 过流和热保护
- 典型电流限制为0.4A
- 反向电流阻断
- 导通电阻为95mΩ
- 输入电压范围：2.7V至5.5V
- 典型上升时间为0.4ms
- 极低关断电流：最大1μA
- ESD保护：4KV HBM、400V MM
- 低电平有效（AP21410）或高电平有效（AP21510）使能
- 环境温度范围：-40℃至+85℃
- U-DFN2018-6：采用“绿色”模塑料（无溴、锑）
- 符合IEC 61000-4-2标准的15kV ESD保护（带外部电容）
- 获UL认证，文件编号E322375
- 通过IEC60950-1 CB体系认证
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 消费电子——液晶电视和显示器、游戏机
- 通信——机顶盒、GPS、智能手机
- 计算机——笔记本电脑、台式机、服务器、打印机、扩展坞、集线器
