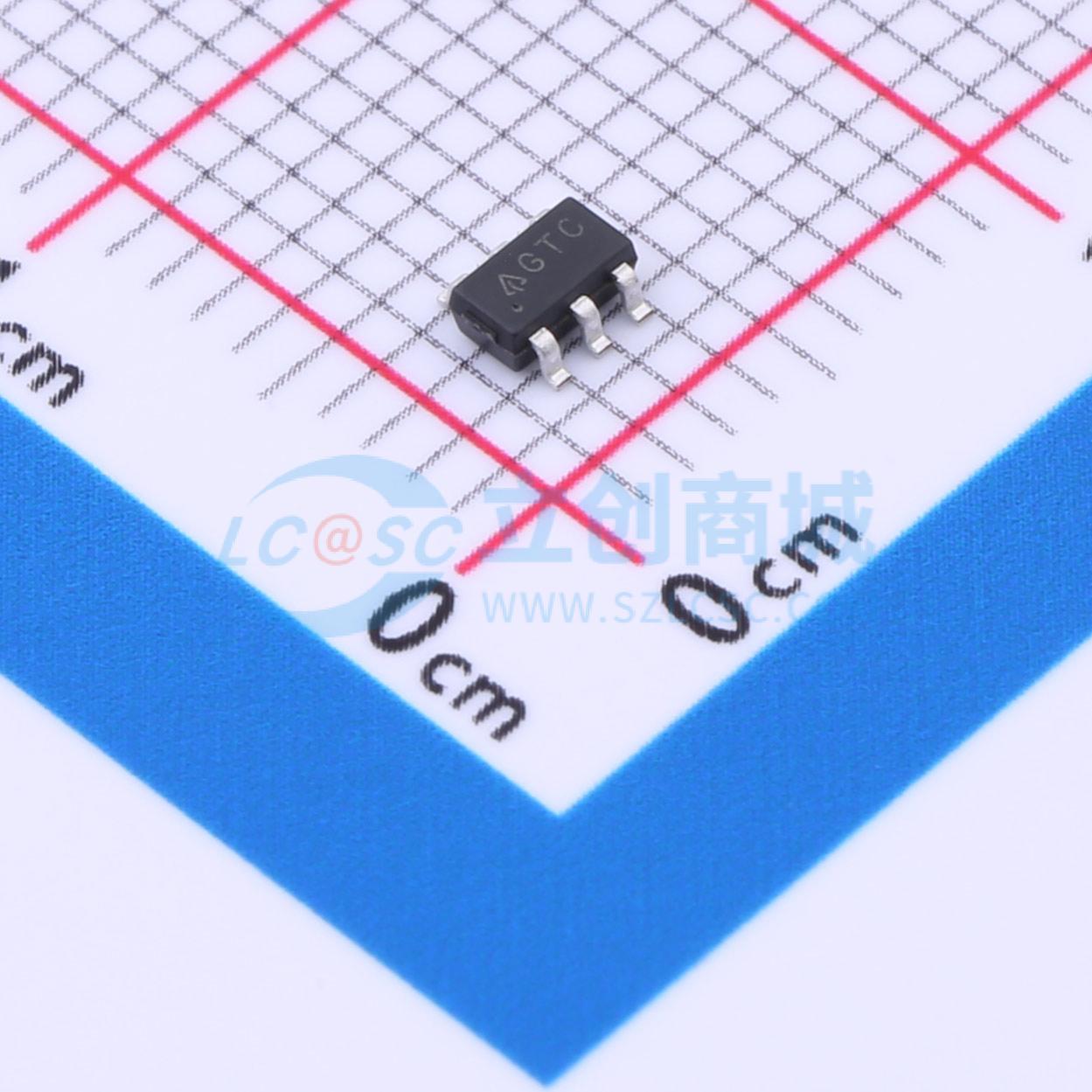

温馨提醒：图片仅供参考，商品以实物为准

AP3301K6TR-G1

10V~25V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP3301是一款峰值电流控制的准谐振（QR）PWM控制器，专为高性能、低待机功耗和高性价比的离线反激式转换器而优化。在空载或轻载情况下，该IC将进入突发模式，以最小化待机功耗。最低开关频率（约20kHz）已设定，以避免产生可听噪声。在中等负载时，IC将进入具有频率折返功能的谷底锁定QR模式，以提高系统效率和EMI性能。最高开关频率（约120kHz）已设定，以钳位QR频率，提高效率。在低输入电压和重载条件下，当开关频率随着输出负载的增加而降至62kHz以下时，IC将进入固定开关频率为62kHz的CCM模式，以优化低输入电压下的功率转换效率。此外，内置了频率抖动功能，以降低EMI辐射。内部斜率补偿可在宽范围的输入电压和负载条件下实现更稳定的峰值电流模式控制。内部分段线性线电压补偿可确保在整个通用线电压范围内实现恒定的输出功率限制。该IC具备全面的保护功能，如欠压保护、逐周期电流限制（OCP）、VCC过压保护（VOVP）、次级侧输出过压保护（SOVP）、内部过温保护（OTP）、过载保护（OLP）和引脚故障保护。
品牌名称: DIODES(美台)
商品型号: AP3301K6TR-G1
商品编号: C780761
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃@(Ta)
	工作模式	CCM；QR
	反馈方式	副边反馈

商品概述

AP3301是一款峰值电流控制的准谐振（QR）PWM控制器，专为高性能、低待机功耗和高性价比的离线反激式转换器而优化。在空载或轻载情况下，该IC将进入突发模式，以最小化待机功耗。最低开关频率（约20kHz）已设定，以避免产生可听噪声。在中等负载时，IC将进入具有频率折返功能的谷底锁定QR模式，以提高系统效率和EMI性能。最高开关频率（约120kHz）已设定，以钳位QR频率，提高效率。在低输入电压和重载条件下，当开关频率随着输出负载的增加而降至62kHz以下时，IC将进入固定开关频率为62kHz的CCM模式，以优化低输入电压下的功率转换效率。此外，内置了频率抖动功能，以降低EMI辐射。内部斜率补偿可在宽范围的输入电压和负载条件下实现更稳定的峰值电流模式控制。内部分段线性线电压补偿可确保在整个通用线电压范围内实现恒定的输出功率限制。该IC具备全面的保护功能，如欠压保护、逐周期电流限制（OCP）、VCC过压保护（VOVP）、次级侧输出过压保护（SOVP）、内部过温保护（OTP）、过载保护（OLP）和引脚故障保护。

商品特性

极低的启动电流
多模式控制
带谷底锁定的准谐振操作
低输入电压重载时的固定频率CCM操作
无听觉噪声的准谐振控制
内部斜率补偿
启动过程中的软启动
频率折返以实现高平均效率
带FOCP的次级绕组短路保护
用于降低EMI的频率抖动
VCC维持模式
实用的引脚故障保护：SENSE引脚浮空、FB/光耦开路/短路
全面的系统保护功能：VCC过压保护（VOVP）、过载保护（OLP）
欠压保护（BNO）
次级侧过压保护（SOVP）
SOT26小型封装
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

开关型AC-DC适配器/充电器
ATX/BTX辅助电源
机顶盒（STB）电源
开放式开关电源

数据手册PDF

放大查看下载PDF

优惠活动

7.1折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~25V
	开关频率	120kHz
	耗散功率(Pd)	500mW
