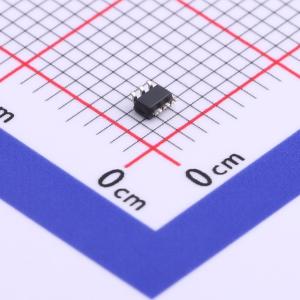

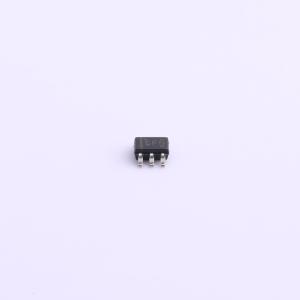

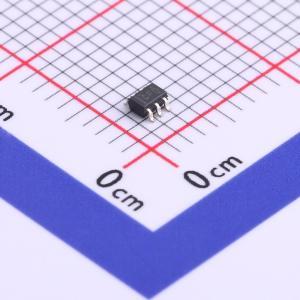

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G14IDCKRQ1
双路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G14-Q1 具有施密特触发输入的汽车类 2 通道 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G14IDCKRQ1
- 商品编号
- C779852
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.4V~3.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.4V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 4.3ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
这是一款双施密特触发反相器，型号为SN74LVC2G14，包含两个独立反相器，实现布尔功能Y=非A，由于施密特作用，对于正向输入和负向输入信号可具有不同的输入阈值，工作电压范围为1.65V~5.5V，可完全支持部分掉电应用，关断电流电路可禁用输出，避免器件掉电时产生有害回流电流损坏器件。
商品特性
- 符合汽车应用要求
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传播延迟tpd为5.4ns
- 功耗低，最大电源电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- VCC=3.3V、环境温度TA=25℃时，典型输出接地反弹V_OLP小于0.8V
- VCC=3.3V、环境温度TA=25℃时，典型输出高电平下冲V_OHV大于2V
- 具备I_off关断功能，支持部分掉电模式工作
- 闩锁性能超过100mA，符合JESD 78 II类规范
- 静电放电保护性能符合JESD 22标准，可承受2000V人体模型测试、1000V充电器件模型测试
应用领域
- 汽车领域应用
