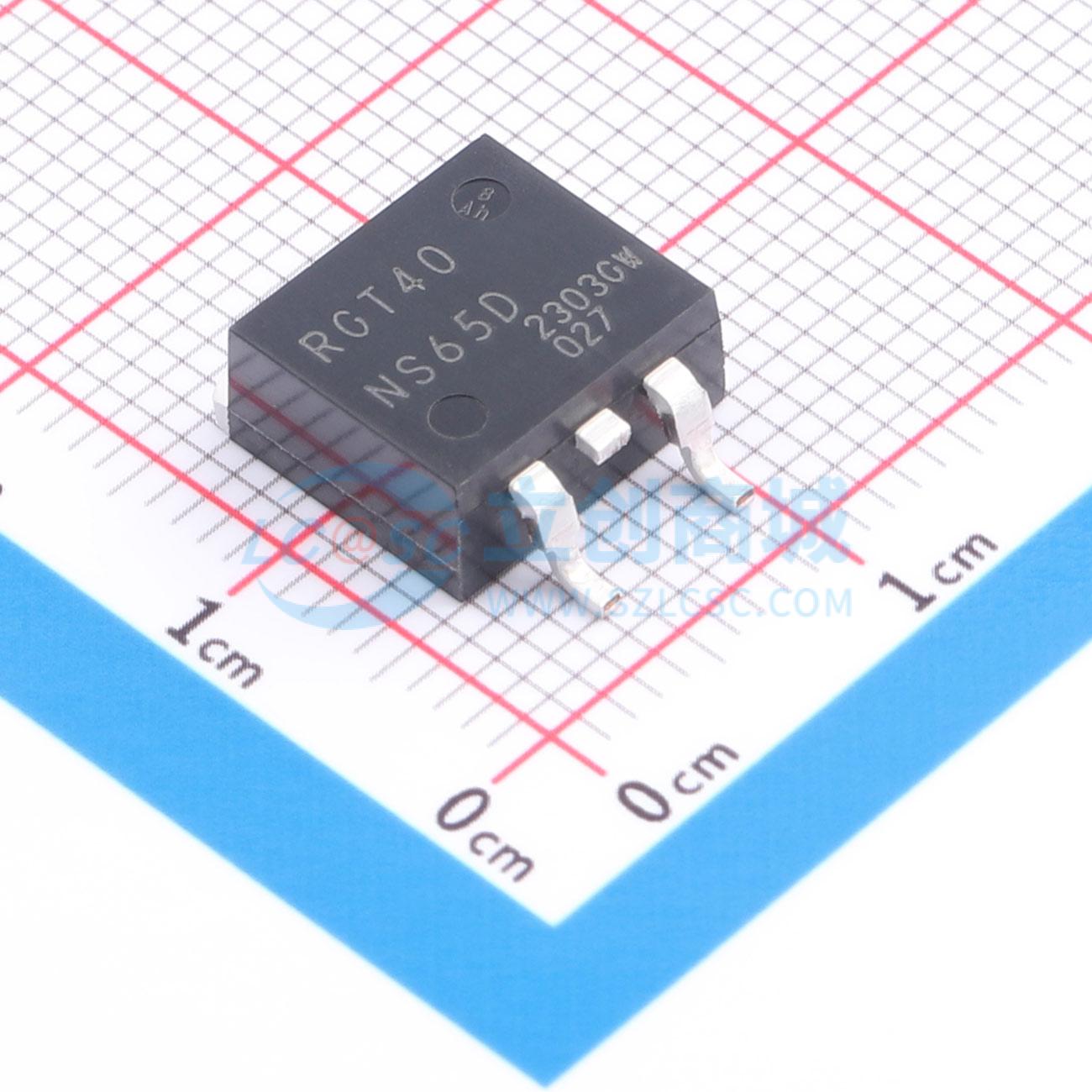

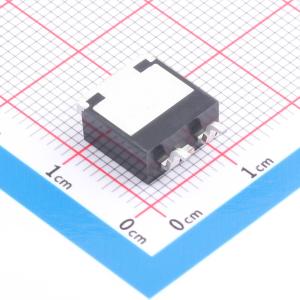

温馨提醒：图片仅供参考，商品以实物为准
RGT40NS65DGTL
Field Stop Trench IGBT，低集电极 - 发射极饱和电压，低开关损耗，内置快速软恢复FRD，无铅镀层，符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGT40NS65DGTL
- 商品编号
- C7339678
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 2.944444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 161W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@20A,15V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 40nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.07nF | |
| 输出电容(Coes) | 45pF | |
| 反向传输电容(Cres) | 18pF | |
| 开启延迟时间(Td(on)) | 22ns | |
| 关断延迟时间(Td(off)) | 75ns | |
| 反向恢复时间(Trr) | 58ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品特性
- 低集电极 - 发射极饱和电压
- 低开关损耗
- 短路耐受时间5μs
- 内置超快软恢复FRD（RFN - 系列）
- 无铅引脚镀层；符合RoHS标准
应用领域
通用逆变器、UPS、功率调节器、焊机
