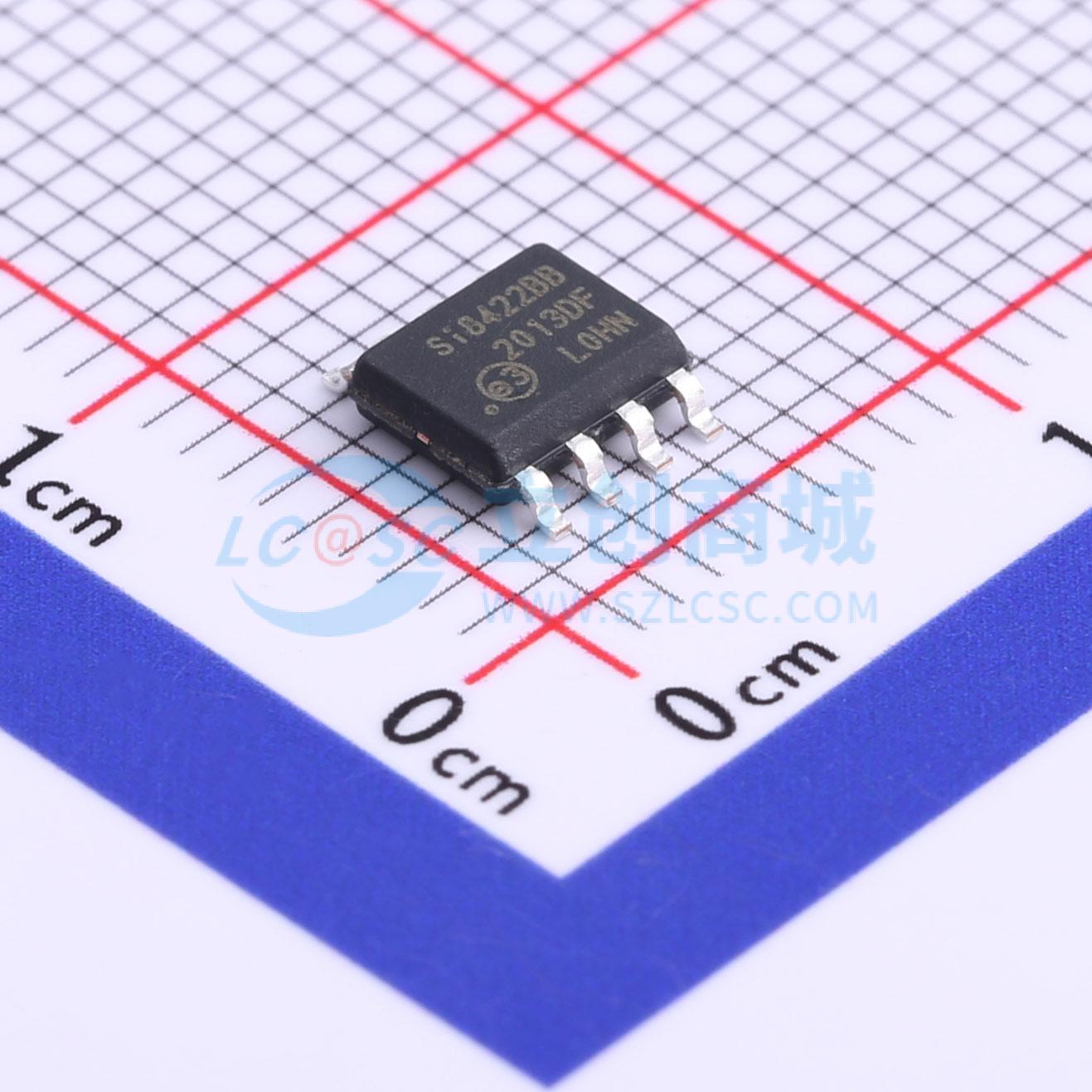

温馨提醒：图片仅供参考，商品以实物为准

SI8422BB-D-ISR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI8422BB-D-ISR
商品编号: C779274
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

Silicon Lab的超低功耗数字隔离器系列是CMOS器件，与传统隔离技术相比，在数据速率、传播延迟、功耗、尺寸、可靠性和外部物料清单方面具有显著优势。这些产品的工作参数在较宽的温度范围和整个器件使用寿命内保持稳定，便于设计且性能高度一致。所有器件版本均采用施密特触发器输入，具有高抗噪性，仅需VDD旁路电容。支持高达150 Mbps的数据速率，所有器件的最坏情况传播延迟均小于10 ns。订购选项包括可选的隔离额定值（最高5 kV）和可选择的故障安全操作模式，用于在掉电期间控制默认输出状态。所有产品均通过UL、CSA和VDE的安全认证，宽体封装产品支持最高承受5 kVRMS的加强绝缘。

商品特性

高速运行：直流至150 Mbps
无需启动初始化
宽工作电源电压：2.6 – 5.5 V
高达5000 VRMS隔离
高电磁抗扰度
超低功耗（典型值）：
- 5 V工作时：1 Mbps下每通道电流小于2.6 mA；100 Mbps下每通道电流小于6.8 mA
- 2.70 V工作时：1 Mbps下每通道电流小于2.3 mA；100 Mbps下每通道电流小于4.6 mA
施密特触发器输入
可选择故障安全模式：默认高或低输出
精确时序（典型值）：
- 最大传播延迟11 ns
- 脉冲宽度失真1.5 ns
- 通道间偏斜0.5 ns
- 传播延迟偏斜2 ns
- 最小脉冲宽度5 ns
瞬态抗扰度45 kV/µs
通过AEC-Q100认证
宽温度范围：150 Mbps下为–40至125 ℃
符合RoHS标准的封装：SOIC-16宽体；SOIC-8窄体

应用领域

工业自动化系统
医疗电子设备
混合动力电动汽车
隔离式开关电源
隔离式ADC、DAC
电机控制
功率逆变器
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	150Mbps

	属性	参数值
	默认输出	高电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	45kV/us
	工作温度	-40℃~+125℃
