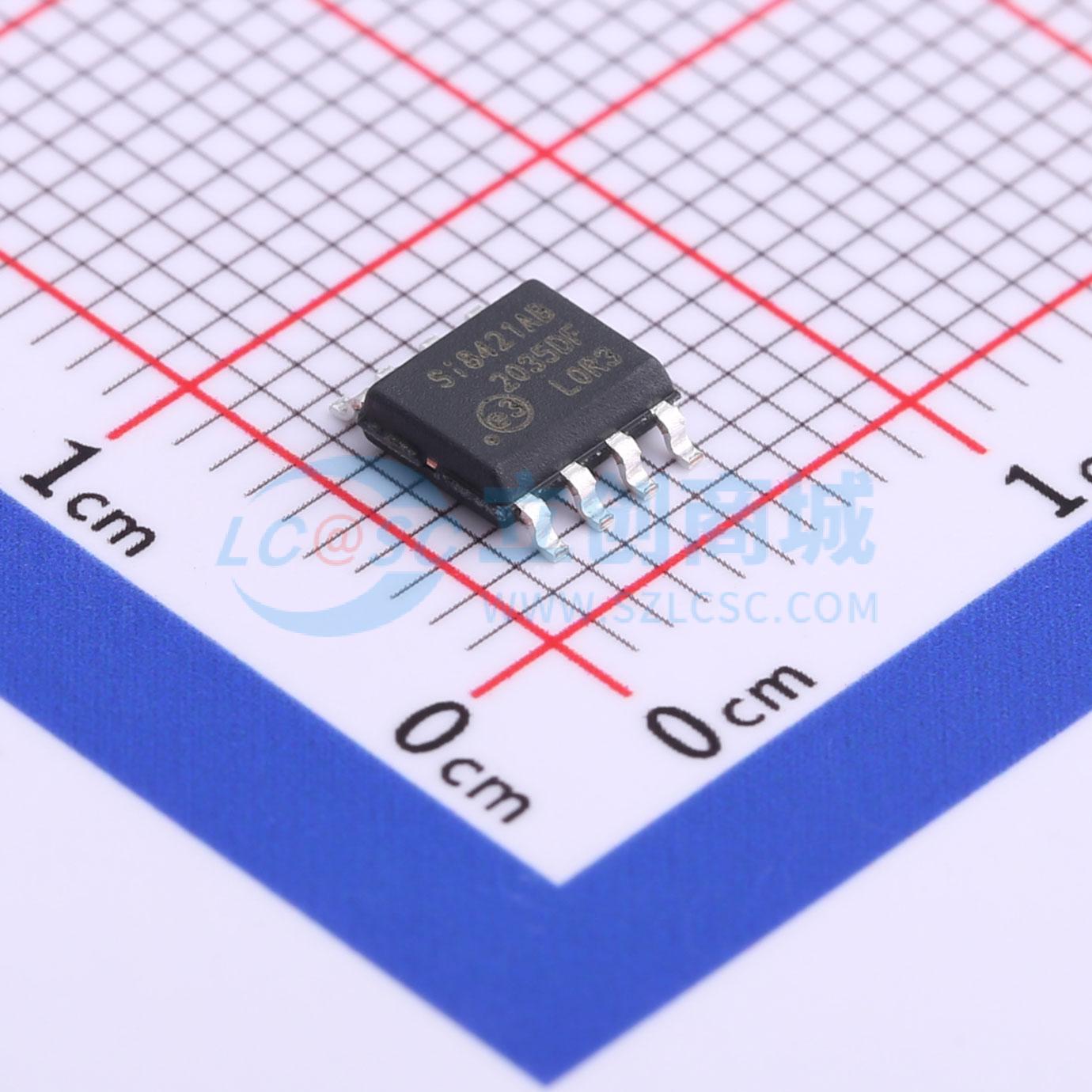

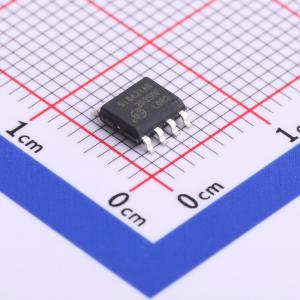

温馨提醒：图片仅供参考，商品以实物为准
SI8421AB-D-ISR
低功耗单通道和双通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低功耗数字隔离器是CMOS器件，与传统隔离技术相比，在数据速率、传播延迟、功耗、尺寸、可靠性和外部物料清单方面具有显著优势。这些产品的工作参数在宽温度范围内和整个使用寿命内保持稳定。为便于设计，仅需VDD旁路电容。支持高达150 Mbps的数据速率，所有器件的最坏情况下传播延迟小于10 ns。所有产品均通过UL、CSA和VDE安全认证，支持高达2.5 kVrms的耐受电压。这些器件采用8引脚窄体SOIC封装。
- 商品型号
- SI8421AB-D-ISR
- 商品编号
- C779275
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.7V~5.5V | |
| 工作电压(VCCB) | 2.7V~5.5V | |
| 传播延迟(tpd) | 6ns |
商品概述
与传统隔离技术相比，超低功耗数字隔离器是CMOS器件，在数据速率、传播延迟、功耗、尺寸、可靠性和外部物料清单等方面具有显著优势。这些产品的工作参数在其使用寿命内的宽温度范围内保持稳定。为便于设计，仅需VDD旁路电容。 支持高达150 Mbps的数据速率，所有器件的最坏情况传播延迟均小于10 ns。所有产品均通过UL、CSA和VDE安全认证，支持高达2.5 kVrms的耐受电压。这些器件采用8引脚窄体SOIC封装。
商品特性
- 高速运行：直流至150 Mbps
- 无需启动初始化
- 宽工作电源电压：2.70 - 5.5 V
- 超低功耗（典型值）
- 5 V工作时：
- 1 Mbps下每通道电流小于2.1 mA
- 100 Mbps下每通道电流小于6 mA
- 2.70 V工作时：
- 1 Mbps下每通道电流小于1.8 mA
- 100 Mbps下每通道电流小于4 mA
- 5 V工作时：
- 高电磁抗扰度
- 高达2500 VRMS隔离
- 额定工作电压下使用寿命达60年
- 精确计时（典型值）
- 最坏情况小于10 ns
- 脉冲宽度失真1.5 ns
- 通道间偏斜0.5 ns
- 传播延迟偏斜2 ns
- 最小脉冲宽度6 ns
- 瞬态抗扰度25 kV/µs
- 宽温度范围：150 Mbps下为 -40至125 ℃
- 符合RoHS标准的封装：SOIC - 8窄体
应用领域
- 工业自动化系统
- 隔离式ADC、DAC
- 混合动力电动汽车
- 电机控制
- 隔离式开关模式电源
- 功率逆变器
- 通信系统
