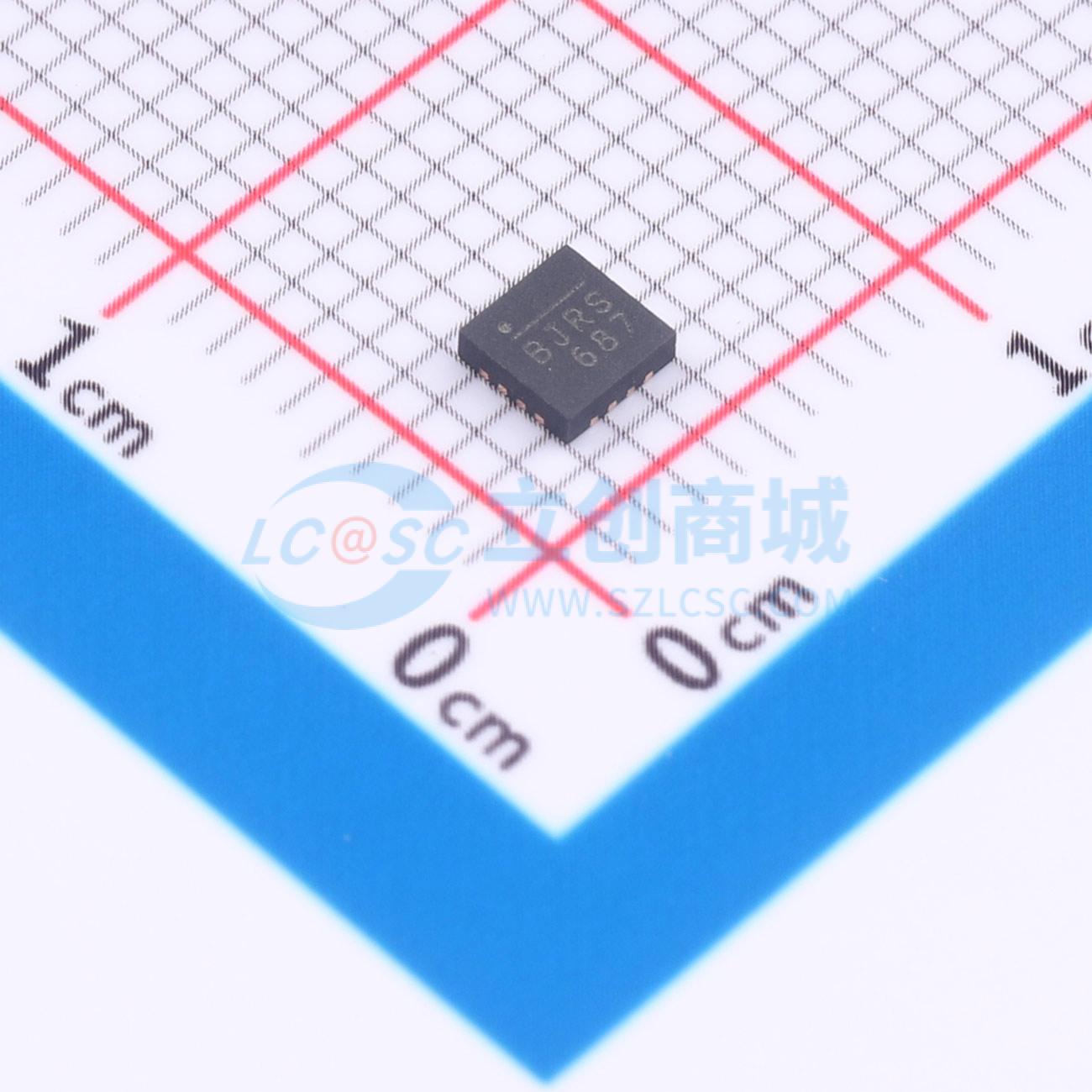

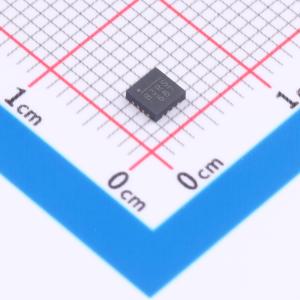

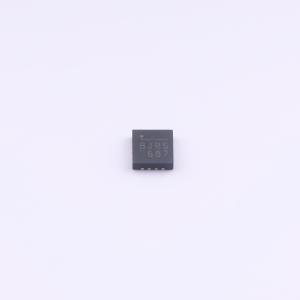

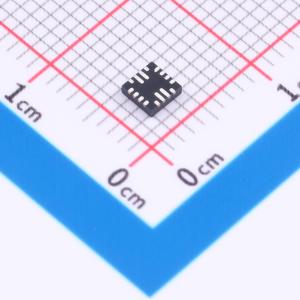

温馨提醒：图片仅供参考，商品以实物为准

MP8860GQ-0000-Z

升降压型 1A 2.8V~22V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP8860GQ-0000-Z
商品编号: C7298468
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.447克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；过流保护；输出放电；可调限流；打嗝限流；保护锁死

商品概述

MP8860 是一款同步四开关集成升降压转换器，能够在 2.8V 至 22V 的宽输入电压范围内调节输出电压，并实现高效率。该器件在降压模式下采用恒定导通时间控制，在升压模式下采用恒定关断时间控制，从而提供快速的负载瞬态响应和平滑的升降压模式转换。MP8860 提供自动 PFM/PWM 或强制 PWM 开关模式，以及可编程输出恒流限流功能，支持针对不同应用的灵活设计。完整的保护功能包括过流保护、过压保护、欠压保护、可编程软启动和热关断。MP8860 采用 16 引脚 QFN 封装。

商品特性

2.8V 至 22V 的宽工作输入电压范围
通过 I²C 可调，具有 10mV 分辨率的 1V 至 20.47V 输出电压范围
1A 输出电流或 4A 输入电流
四个低 RDS(ON) 内部降压功率 MOSFET
通过 I²C 可调，采用内部检测 MOSFET 的精确恒流输出限流
500kHz 开关频率
带打嗝模式的输出过压保护
带打嗝模式的输出短路保护
过温警告和关断
带 ALT 引脚的 I²C 接口
四个可编程 I²C 地址
一次性可编程非易失性存储器
I²C 可编程线路压降补偿、PFM/PWM 模式、软启动、过流保护等
EN 关断放电可编程
采用 QFN-16 封装

应用领域

电机电源
升降压总线电源
工业系统
个人医疗产品
单反相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.8V~22V
	输出电压	1V~20.47V
	输出电流	1A
	开关频率	500kHz
	工作温度	-40℃~+125℃
