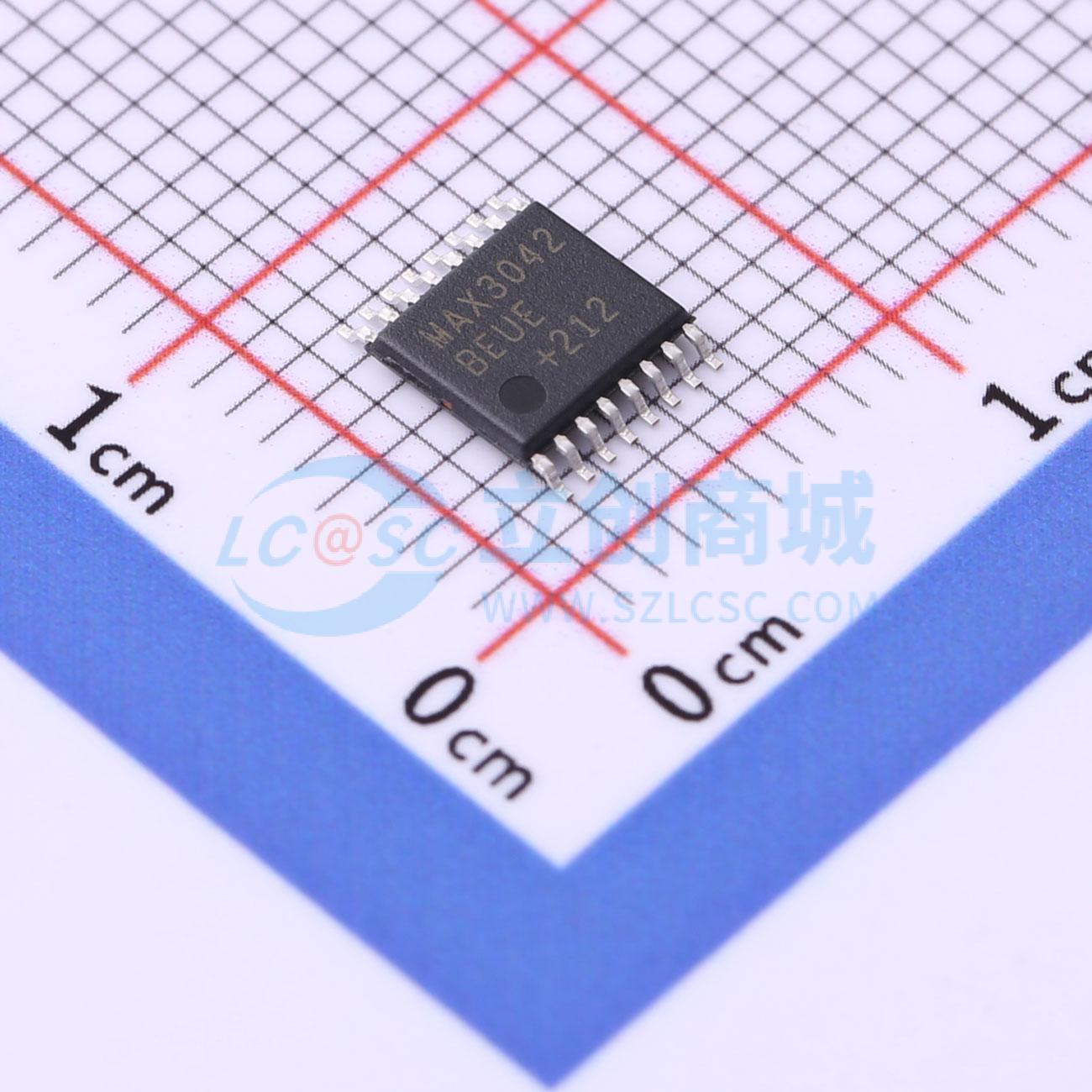

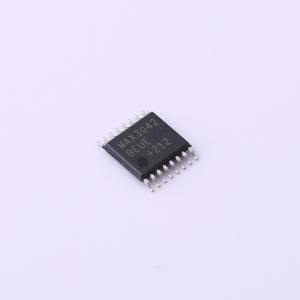

温馨提醒：图片仅供参考，商品以实物为准
MAX3042BEUE+T
±10kV ESD保护，四通道5V RS-485/RS-422发射器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有±10kV ESD保护功能的四通道5V RS-485/RS-422发射器。支持高达20Mbps的数据传输速率。
- 商品型号
- MAX3042BEUE+T
- 商品编号
- C778246
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 20Mbps | |
| 静电保护 | ±10kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1mA |
商品特性
- MAX3040–MAX3045是一系列5V四路RS485/RS-422发送器，专为通过双绞线平衡线路进行数字数据传输而设计。
- 所有发送器输出采用人体模型（Human Body Model）保护至±10kV。
- MAX3040–MAX3045符合IEC 1000-4-4标准，可承受±4kV的电快速瞬变/脉冲群干扰。
- MAX3040/MAX3043（250kbps）和MAX3041/MAX3044（2.5Mbps）是压摆率受限的发送器，可最大程度减少电磁干扰（EMI），并减少因电缆端接不当引起的反射，从而实现无差错传输。
- MAX3040–MAX3045具备热插拔功能，可消除上电或热插拔期间数据电缆上的误转换。
- MAX3042B/MAX3045B针对高达20Mbps的数据传输速率进行了优化，MAX3041/MAX3044针对高达2.5Mbps的数据速率进行了优化，MAX3040/MAX3043针对高达250kbps的数据速率进行了优化。
- 当与MAX3093E或MAX3095 5V四路差分线路接收器或MAX3094E/MAX3096 3V四路差分线路接收器配合使用时，MAX3040–MAX3045可提供最佳性能。
- MAX3040–MAX3045是具有ESD保护、引脚兼容的低功耗产品，是行业标准‘SN75174和‘DS26LS31C的升级版本。
- 它们提供节省空间的TSSOP、窄体SO和宽体SO封装。
- ESD保护：±10kV —人体模型
- 单+5V供电
- 保证器件间的偏斜（MAX3040/MAX3041/MAX3043/MAX3044）
- 引脚与‘SN75174、‘26LS31C和LTC487兼容
- 适用于电信应用的热插拔功能
- 高达20Mbps的数据速率（MAX3042B/MAX3045B）
- 压摆率受限（数据速率为2.5Mbps和250kbps）
- 2nA低功耗关断模式
- 1mA工作电源电流
- 符合IEC 1000-4-4标准，±4kV电快速瞬变脉冲群抗扰度
- 符合IEC 1000-4-5标准，2级浪涌抗扰度，非屏蔽电缆模型
- 超小型16引脚TSSOP、16引脚窄体SO和16引脚宽体SO封装
