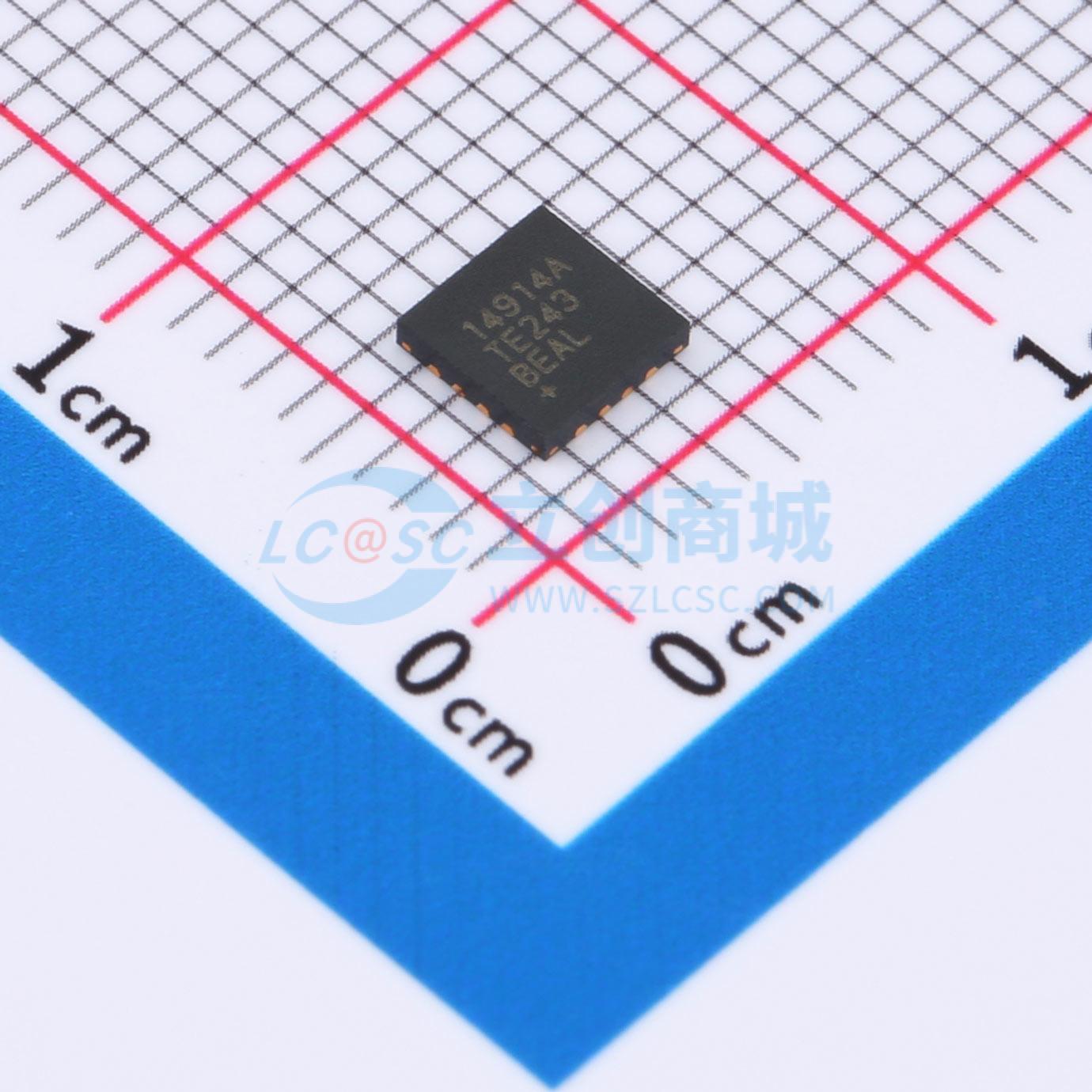

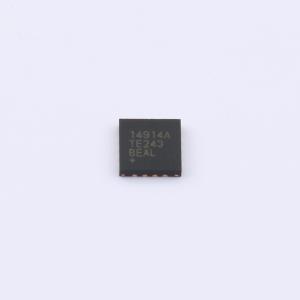

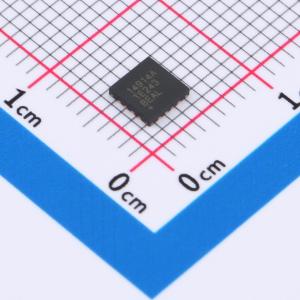

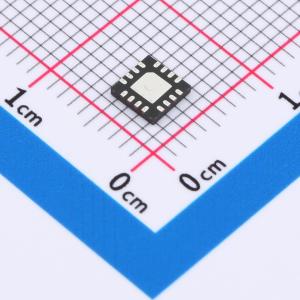

温馨提醒：图片仅供参考，商品以实物为准

MAX14914ATE+T

带可设置限流功能、推挽驱动器选项和数字输入配置的高端开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有可设置限流、推挽驱动器选项和数字输入配置的高侧开关
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14914ATE+T
商品编号: C778249
商品封装: TQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

MAX14914、MAX14914A和MAX14914B是一系列高侧/推挽驱动器，既可作为工业数字输出（DO），也可作为工业数字输入（DI）。该系列在DO和DI工作模式下均符合IEC 61131-2标准。高侧开关电流可通过电阻设置，范围从135mA（最小值）到1.3A（最小值）。在125°C的环境温度下，高侧驱动器的导通电阻为120mΩ（典型值）。可选的推挽操作允许驱动电缆并快速放电负载电容。通过DOI_LVL引脚监测并指示输出电压，以用于安全应用。

当配置为DI操作时，MAX14914系列符合Type 1、Type 2或Type 3输入特性。MAX14914A是低DOI泄漏版本，设计与MAX22000工业可配置模拟IO设备一起使用。MAX14914B具有高侧开关过流指示功能。

应用领域

四通道工业数字输出/数字输入模块
可配置的数字输入/输出
电机控制安全系统

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.3A

	属性	参数值
	工作电压	10V~40V
	导通电阻	120mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)
