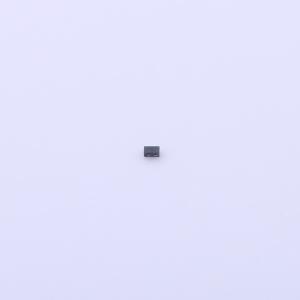

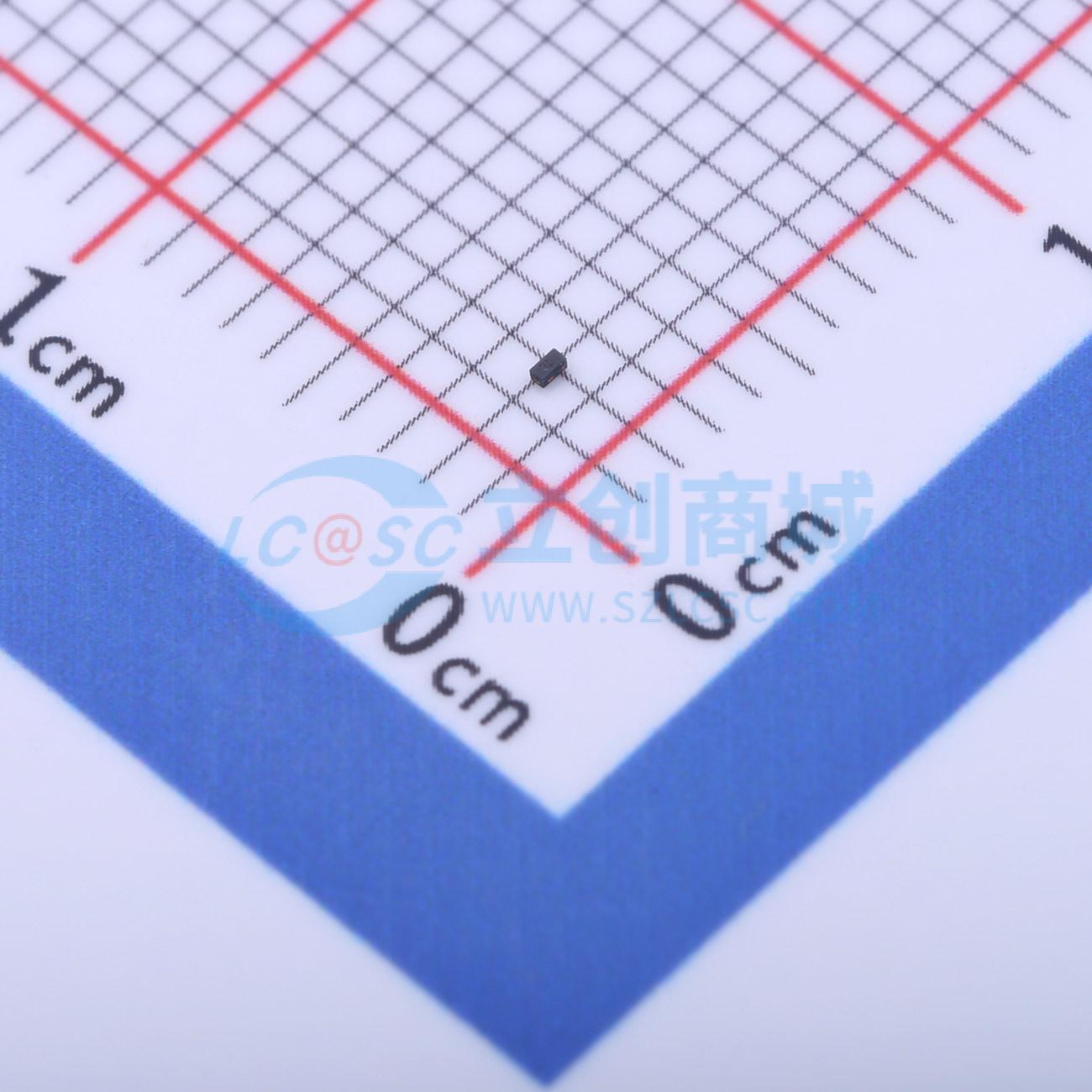

UAQ02C05L01
ESD 5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 瞬态电压抑制器（TVS）系列的UAQ02C05L01产品，专为在手机、MP3播放器和数码相机等便携式应用中替代多层压敏电阻（MLV）而设计。与MLV相比，它具有更出色的电气特性，如钳位电压更低，且不会出现器件性能衰退的问题。该产品旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障影响
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UAQ02C05L01
- 商品编号
- C777782
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.5pF |
商品概述
瞬态电压抑制器（TVS）UAQ02C05L01旨在替代手机、MP3播放器和数码相机等便携式应用中的多层压敏电阻（MLV）。与MLV相比，它具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。该器件旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障。
商品特性
- 符合IEC61000-4-2标准，静电放电（ESD）可达15KV空气放电、8KV接触放电
- 0201表面贴装封装
- 工作电压：5V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 阻燃等级UL 94V-0
- 符合J-STD-020标准的MSL 1级
- 标记：3L
- 接触放电：±8kV
- 空气放电：±15kV
