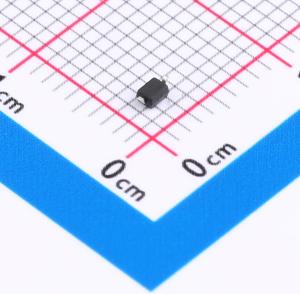

温馨提醒：图片仅供参考，商品以实物为准

UDD32C03L01-IR0.1

ESD 3.3V截止峰值浪涌电流：19A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UDD32C03L01-IR0.1是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据传输线路的敏感组件，使其免受静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。独特的设计在单个封装中集成了浪涌额定、低电容转向二极管和一个TVS二极管。在瞬态条件下，转向二极管将瞬态电流导向接地。内部TVS二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用SOD - 323封装，符合RoHS/WEEE标准，尺寸为2.5x1.25x1.0mm。该器件可用于满足IEC61000 - 4 - 2（ESD）、IEC61000 - 4 - 4（EFT）和IEC61000 - 4 - 5（浪涌）的抗扰度要求。接触放电：±30kV 空气放电：±30kV
品牌名称: Brightking(君耀电子)
商品型号: UDD32C03L01-IR0.1
商品编号: C777789
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.030033克(g)

商品参数

商品概述

UDD32C03L01-IR0.1是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据传输线路的敏感组件，使其免受静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。独特的设计在单个封装中集成了浪涌额定、低电容转向二极管和一个TVS二极管。在瞬态条件下，转向二极管将瞬态电流导向接地。内部TVS二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用SOD - 323封装，符合RoHS/WEEE标准，尺寸为2.5x1.25x1.0mm。该器件可用于满足IEC61000 - 4 - 2（ESD）、IEC61000 - 4 - 4（EFT）和IEC61000 - 4 - 5（浪涌）的抗扰度要求。接触放电：±30kV 空气放电：±30kV

商品特性

符合IEC61000 - 4 - 2 ESD 30KV空气放电、30KV接触放电标准
SOD - 323表面贴装封装
保护一条I/O线
工作电压：3.3V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020的MSL 1级标准
标记：AC

应用领域

USB 2.0和USB 3.0接口
10/100/1000以太网
个人数字助理（PDA）
串行ATA保护
数字视频接口（DVI）
无线系统设备
手持设备和笔记本电脑
数码相机
RF接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	15V
	峰值脉冲电流(Ipp)	19A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
