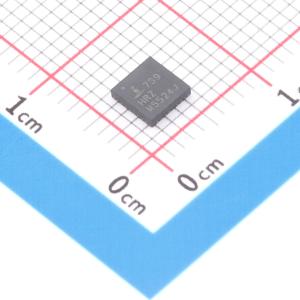

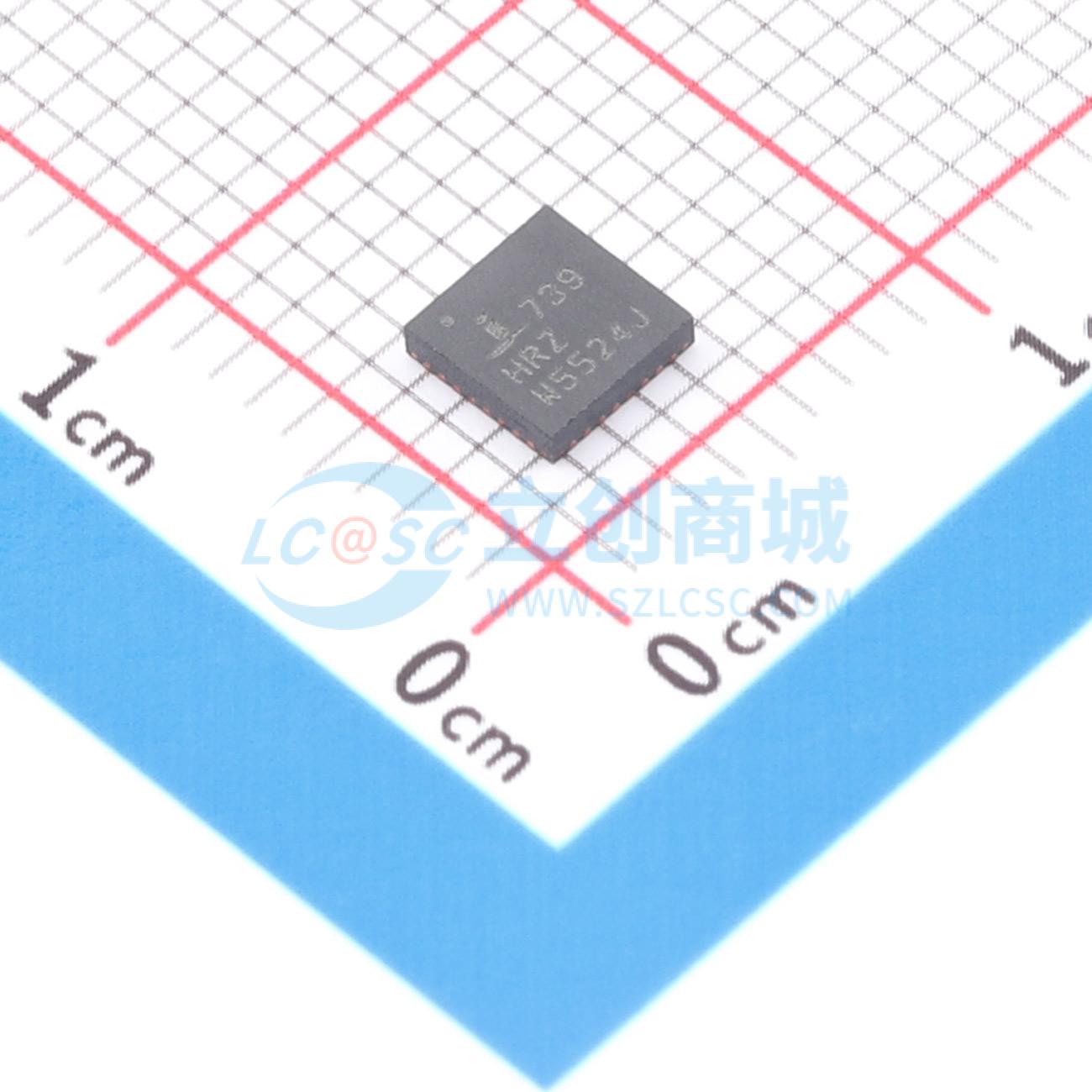

ISL88739HRZ
ISL88739HRZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL88739HRZ
- 商品编号
- C7290688
- 商品封装
- QFN-32(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | - | |
| 最大充电电流 | - | |
| 充电饱和电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | 2~4 | |
| 工作温度 | - | |
| 接口类型 | I2C；SMBus |
商品概述
ISL88739是一款高度通用的组合式电池充电器，可配置为混合功率升压（HPB）充电器或窄直流电压（NVDC）充电器，支持2节、3节或4节电池。当系统负载超过适配器供电能力时，两种配置都允许电池与适配器共同为系统负载供电，即系统涡轮模式。HPB充电器配置可将电池能量反向升压至系统总线，以帮助适配器在涡轮模式下提供系统电源。NVDC充电器配置可快速开启BGATE，使电池在涡轮模式下协助适配器提供系统电源。 ISL88739所有开关均采用N沟道MOSFET（NFET），以实现最佳性能和最低的物料清单成本。内部电荷泵可根据情况或需求快速或缓慢开启所有NFET。在涡轮模式或电池学习模式下突然移除电池时，快速开启NFET的能力可防止系统总线电压下降。 ISL88739具备多种保护功能，包括用于系统低压、适配器过流、电池过流或过热的PROCHOT#指示灯，并提供一系列SMBus可编程参数，以实现最大的灵活性。除了SMBus可编程限制外，它还具备基于硬件的适配器电流限制和电池电流限制功能。 ISL88739提供高精度的适配器电流监测、电池电流监测和系统功率监测输出。为了在高功率和低功率系统中实现最大的灵活性，它提供了多种可配置的电流检测电阻值选项，以在电流检测精度和功率损耗之间实现最佳平衡。 ISL88739采用瑞萨稳健纹波调节器（R3TM）调制方案，可提供出色的轻载效率和快速动态响应。它采用32引脚4mmx4mm QFN封装。
商品特性
- 可配置为HPB充电器或NVDC充电器
- 符合英特尔PROCHOT#要求
- 适配器电流监测和电池放电电流监测
- 所有开关均采用NFET
- 支持在电池学习模式下移除电池
- 主动控制浪涌电流，防止FET损坏
- SMBus可编程设置且精度高
- 全面的保护功能，包括用于系统低压、适配器过流、电池过流或系统过热的PROCHOT#指示灯
- 基于硬件的适配器电流和电池电流限制
- 支持在系统涡轮模式下突然移除电池
- 提供从350kHz到1MHz的16种开关频率选项
- 低静态电流
- 兼容SMBus和自动递增I²C
- 稳健纹波调节器（R3）调制方案提供出色的轻载效率和快速动态响应
- 32引脚4mmx4mm QFN封装
- 无铅（符合RoHS标准）
应用领域
- 配备可充电2节、3节或4节电池的设备
