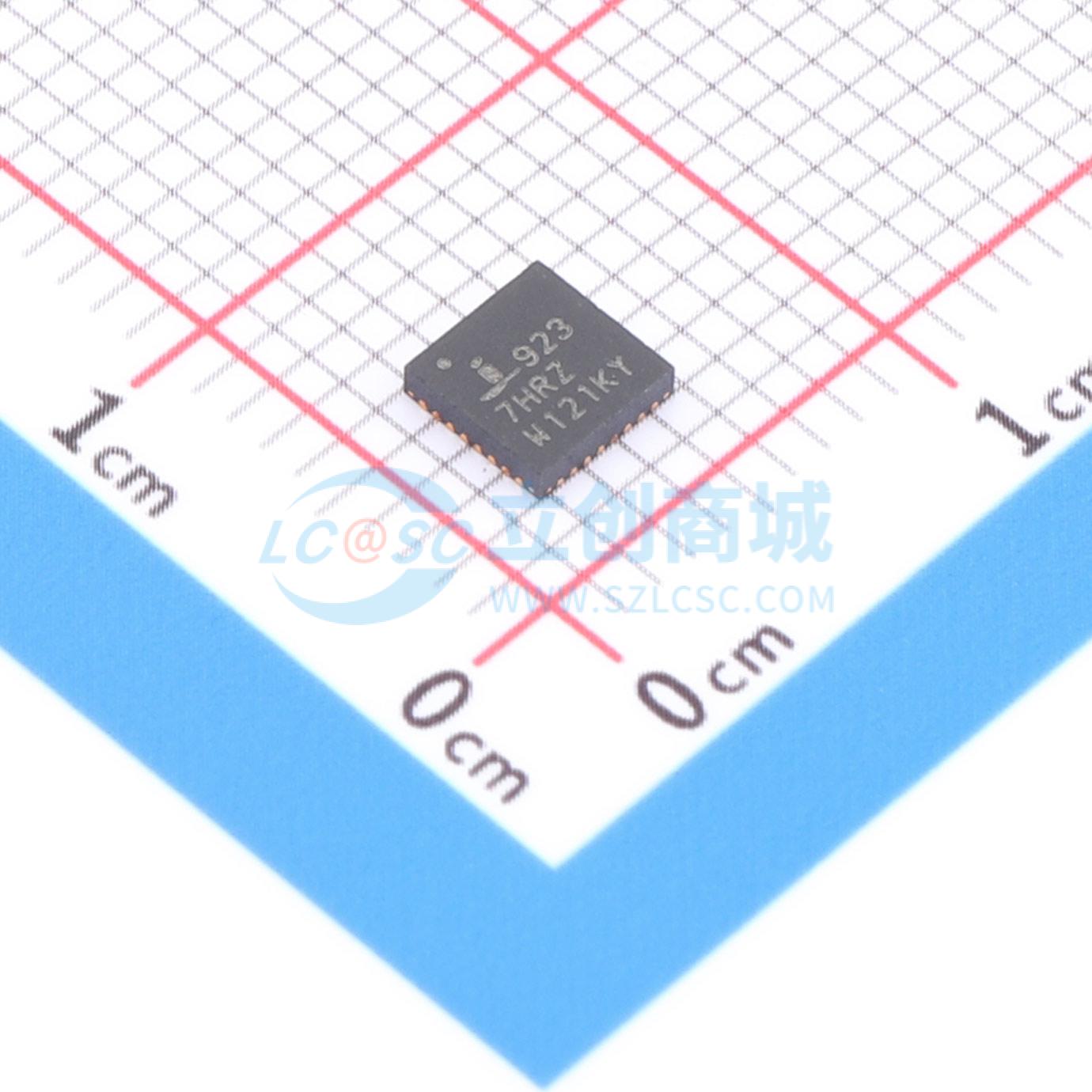

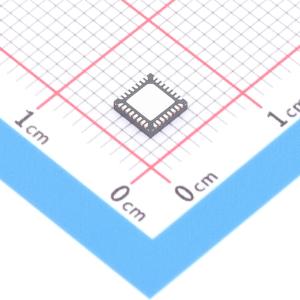

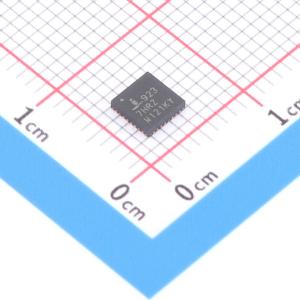

温馨提醒：图片仅供参考，商品以实物为准

ISL9237HRZ-T

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL9237HRZ-T
商品编号: C7290727
商品封装: QFN-32(4x4)
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

商品概述

ISL9237是一款升降压窄输出电压直流（NVDC）充电器，采用了Intersil先进的R3™技术，可为各种移动和工业应用提供高光负载效率、快速瞬态响应以及无缝的不连续导通模式（DCM）/连续导通模式（CCM）转换。在充电模式下，ISL9237可从多种直流电源（传统交流/直流充电器适配器、USB PD端口、旅行充电器等）获取输入功率，并能安全地为串联配置的多达3节电池组充电。 ISL9237支持2节和3节电池应用的即插即用（OTG）功能。启用OTG功能后，ISL9237以反向降压模式运行，在USB端口提供5V电压。作为一款NVDC拓扑充电器，它还能将系统输出调节到一个较窄的直流范围内，以确保系统总线电压稳定。系统电源可由适配器、电池或两者共同提供。ISL9237可在仅连接电池、仅连接适配器或两者同时连接的情况下工作。对于符合英特尔IMVP8标准的系统，ISL9237具备PSYS功能，可提供一个代表整个平台功率的模拟信号。PSYS输出可连接到多种Intersil IMVP8核心稳压器，以实现符合IMVP8标准的电源域功能。 ISL9237可通过SMBus/I²C进行串行通信，允许对许多关键参数进行编程，以提供定制化解决方案。这些编程参数包括但不限于：适配器电流限制、充电器电流限制、系统电压设置和涓流充电电流限制。

商品特性

适用于1节、2节或3节锂离子电池的升降压NVDC充电器
输入电压范围为3.2V至23.4V（无死区）
系统输出电压为2.4V至13.824V
系统功率监视器PSYS输出，符合IMVP - 8标准
最高1MHz开关频率
用于充电器VDD的低压差线性稳压器（LDO）输出
适配器电流监视器（AMON）
电池放电电流监视器（BMON）
PROCHOT#开漏输出，符合IMVP - 8标准
允许对电量耗尽的电池进行涓流充电
可选的ASGATE场效应晶体管（FET）控制
涡轮模式下的理想二极管控制
支持2节和3节电池的OTG功能
兼容SMBus和自动递增I²C
提供两级适配器电流限制
无铅（符合RoHS标准）
4x4 32引脚四方扁平无引脚封装（QFN）

应用领域

带可充电电池的移动设备
带可充电电池的工业设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	3.2V~23.4V
	最大充电电流	-

	属性	参数值
	充电饱和电压	4.2V
	电池类型	-
	电池节数	1~3
