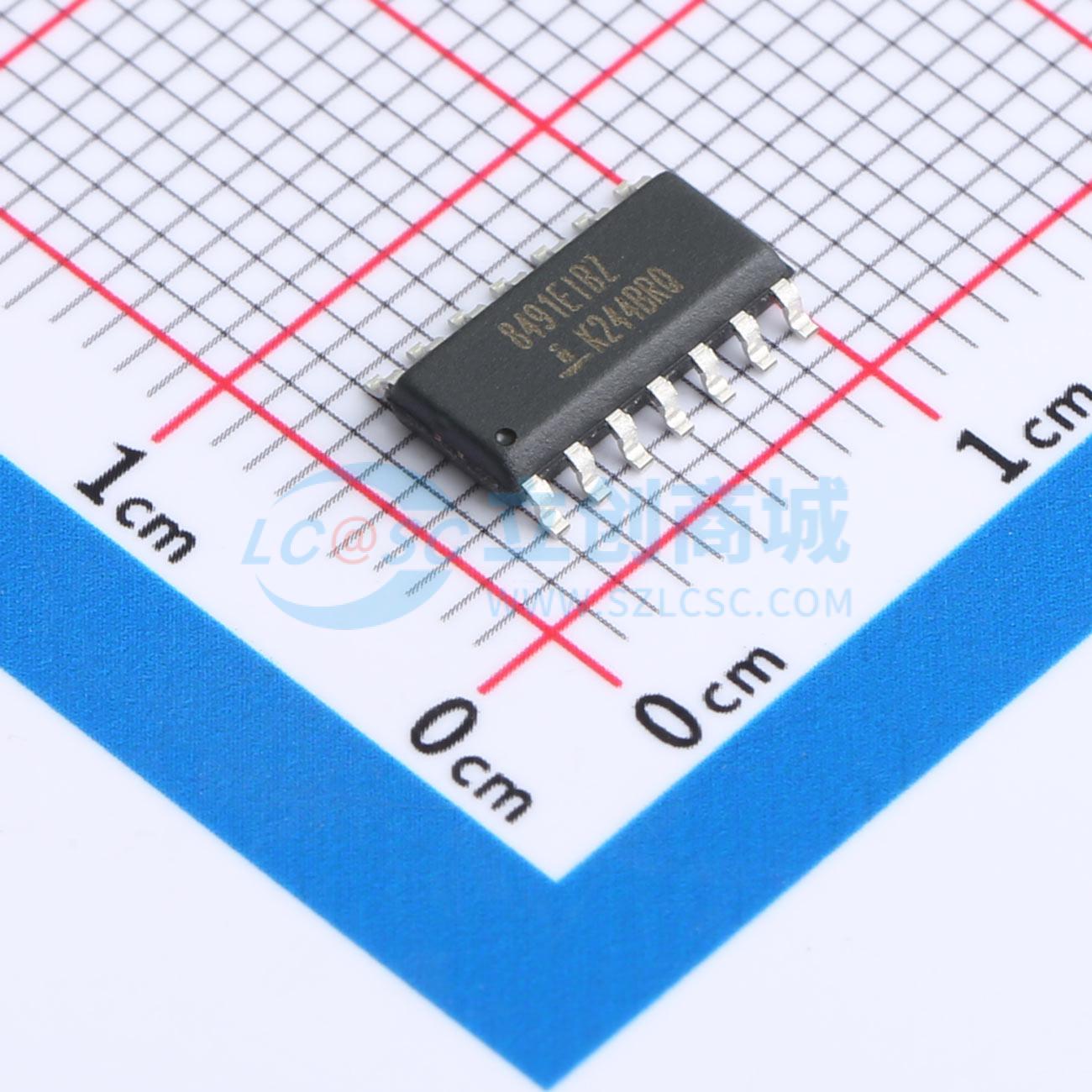

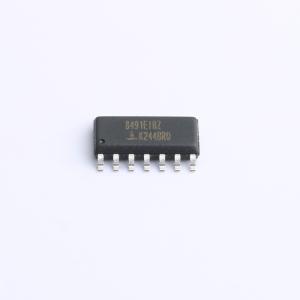

ISL8491EIBZ

ISL8488E、ISL8489E、ISL8490E、ISL8491E器件是具备ESD保护功能的BiCMOS单路收发器，采用5V电源供电，同时符合RS - 485和RS - 422平衡通信标准。每个驱动器输出和接收器输入都能承受±15kV的ESD冲击，且不会发生闩锁。这些器件适用于10%容差的电源（4.5V至5.5V）。 这些器件配置用于全双工（独立的接收输入和发送输出引脚）应用，因此非常适合总线引脚需要高ESD耐受性的RS - 422网络。ISL8488E、ISL8490E是8引脚版本，没有接收和发送输出使能引脚。另外两个版本在标准的14引脚封装中包含接收和发送输出使能引脚。 ISL8488E、ISL8489E采用压摆率受限的驱动器，可降低EMI，并最大限度减少因终端匹配不当的传输线或多点和多节点应用中未端接的分支引起的反射。 使用具有更高压摆率的ISL8490E、ISL8491E可实现高达10Mbps的数据速率。 这些器件对RS - 485总线呈现“单单位负载”，允许网络上最多连接32个发送器和接收器。 接收器（Rx）输入采用“开路失效保护”设计，确保当接收输入悬空时，接收输出为逻辑高电平。 驱动器（Tx）输出具备短路保护功能，即使电压超过电源电压也能正常工作。此外，片上热关断电路可在功耗过大时禁用发送输出，以防止器件损坏。

• RS - 485 I/O引脚ESD保护：±15kV HBM - 所有其他引脚的3级ESD等级：>7kV HBM
• 高数据速率（ISL8490E、ISL8491E）：高达10Mbps
• 压摆率受限，实现无差错数据传输（ISL8488E、ISL8489E）
• 单单位负载允许总线上最多连接32个器件（有关总线上连接256个器件的情况，请参考ISL4489E、ISL4491E）
• 低静态电流：
  • 120μA（ISL8488E）
  • 140μA（ISL8489E）
  • 370μA（ISL8490E、ISL8491E）
• -7V至+12V共模输入电压范围
• 三态接收和发送输出（ISL8488E、ISL8490E除外）
• 全双工引脚配置
• 采用单路+5V电源供电（10%容差）
• 具备电流限制和热关断功能，用于驱动器过载保护
• 提供无铅加退火版本（符合RoHS标准）

• 工厂自动化
• 安全网络
• 建筑环境控制系统
• 工业/过程控制网络
• 电平转换器（例如，RS - 232到RS - 422）
• RS - 232“延长线”
