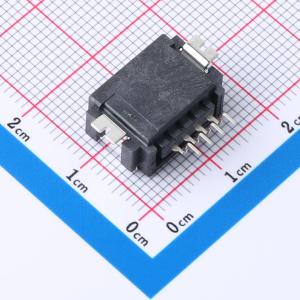

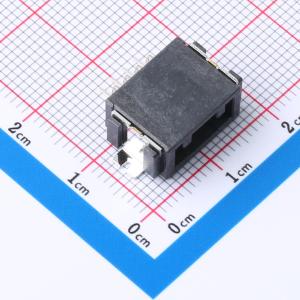

SM04B1-CPTK-1A-TB(LF)(SN)
1x4P 卧贴
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 为实现小型化和薄型化而开发,用作汽车PC板连接器。该连接器是表面贴装型连接器,公端子采用弹簧结构,打破了传统概念。
- 品牌名称
- JST
- 商品型号
- SM04B1-CPTK-1A-TB(LF)(SN)
- 商品编号
- C7279904
- 包装方式
- 编带
- 商品毛重
- 1.865克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 额定电流 | 3A | |
| 触头镀层 | 锡-金 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 额定电压 | 50V | |
| 塑料材质 | LCP | |
| 颜色 | 黑色 | |
| Z轴-板上高度 | 6.8mm | |
| X轴-板上底边长度(间距线) | 18.1mm | |
| Y轴-板上底边宽度 | 10.6mm |
