温馨提醒：图片仅供参考，商品以实物为准

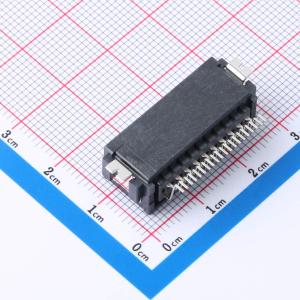

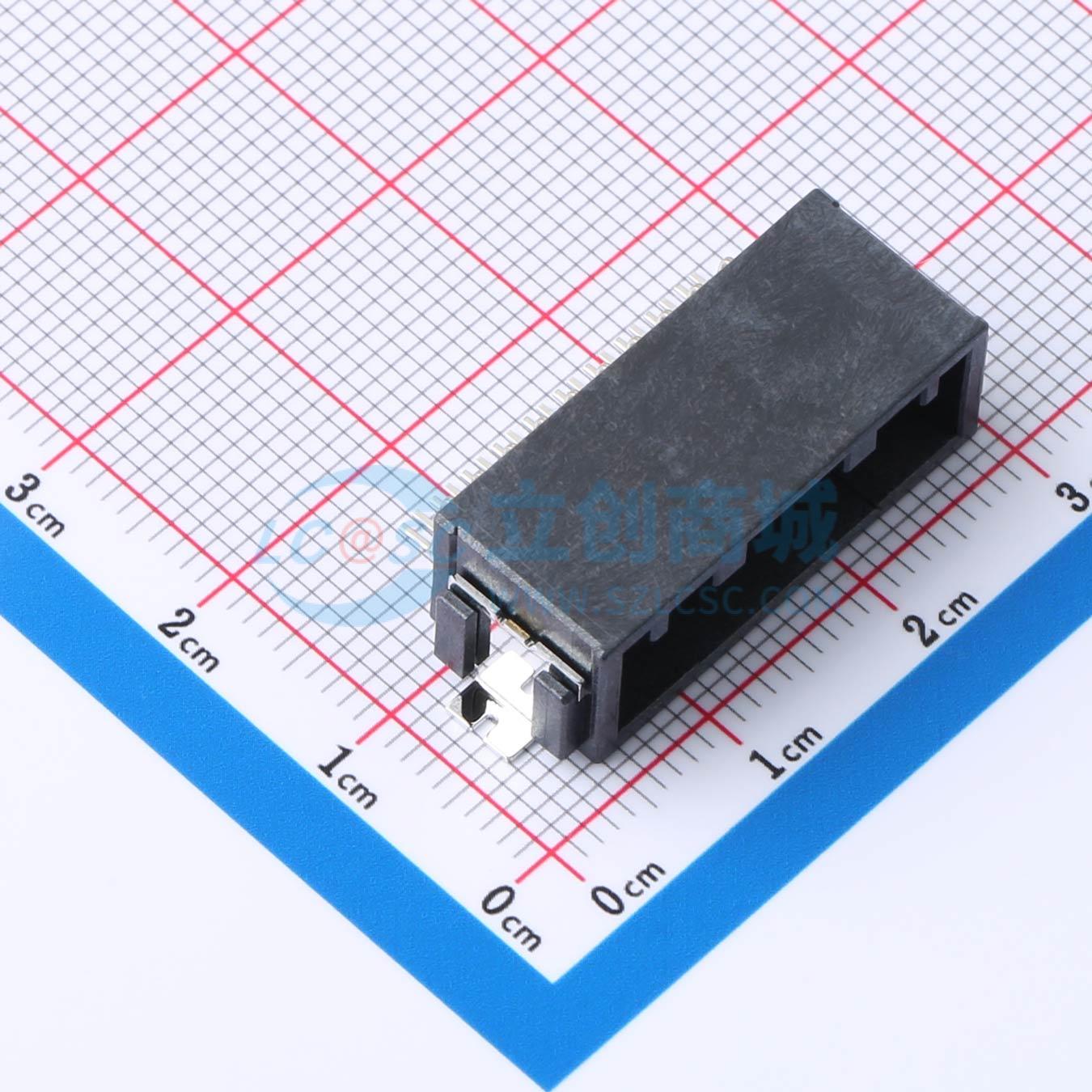

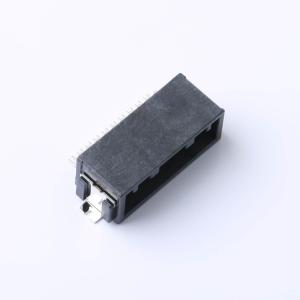

SM20B-CPTK-1A-TB
2x10P 卧贴
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 为汽车用印刷电路板连接器,追求小型化和薄型化而开发。该连接器是表面贴装型连接器,公端子采用弹簧结构,打破了传统概念。
- 品牌名称
- JST
- 商品型号
- SM20B-CPTK-1A-TB
- 商品编号
- C7279905
- 包装方式
- 编带
- 商品毛重
- 3.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x10P | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 20P | |
| 排数 | 2 | |
| 每排PIN数 | 10 | |
| 行距 | 2.5mm | |
| 额定电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜合金 | |
| 工作温度 | -40℃~+100℃ | |
| 额定电压 | 50V | |
| 塑料材质 | LCP | |
| Z轴-板上高度 | 9.3mm | |
| X轴-板上底边长度(间距线) | 30.1mm | |
| Y轴-板上底边宽度 | 10.6mm |
