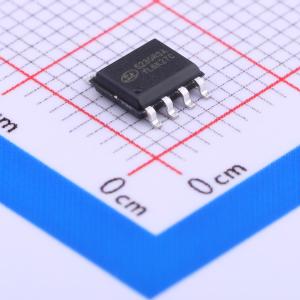

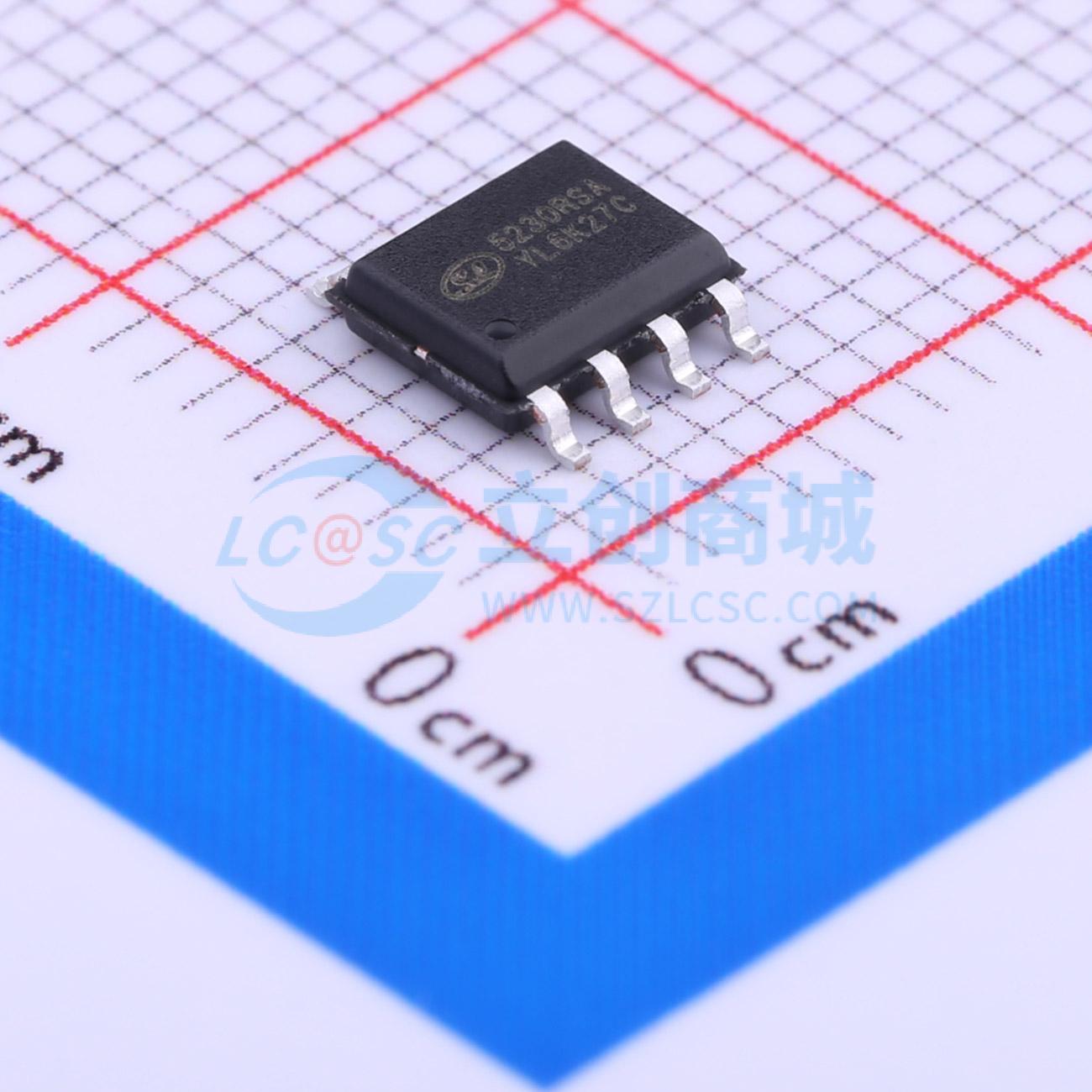

SD45230RSATR

高效降压型DC-DC转换器

描述

SD45230是一款微型SOP8/ESOP-8封装、高效率、可调限流的降压型DC-DC转换芯片。芯片内部包括误差放大器、振荡器、电流比较器、斜坡补偿、电流采样、逻辑驱动等模块,电流误差放大器的内部集成,使得该芯片可以实现恒压恒流控制。峰值电流模式的PWM控制环路以及补偿网络的外部可调,使该芯片可在宽负载范围内提供稳定的输出电压；电流采样端的引出,通过设定采样电阻值,可以简单、精确的实现限流值的外部调节。导通电阻150mΩ的MOSFET的内部集成,提供了高的转换效率；内部3.5A的限流值以及短路保护、过温保护避免了芯片在超负荷负载或者温度过热时受到损坏；120KHz的高频率以及微型SOP-8/ESOP-8封装,最大限度的减小了整体解决方案的占板面积。

品牌名称

SILAN(士兰微)

商品型号

SD45230RSATR

商品编号

C81300

商品封装

SOP-8​

包装方式

编带

商品毛重

0.168克(g)
