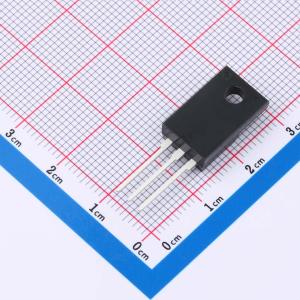

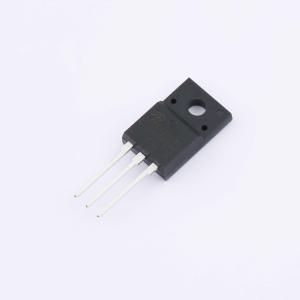

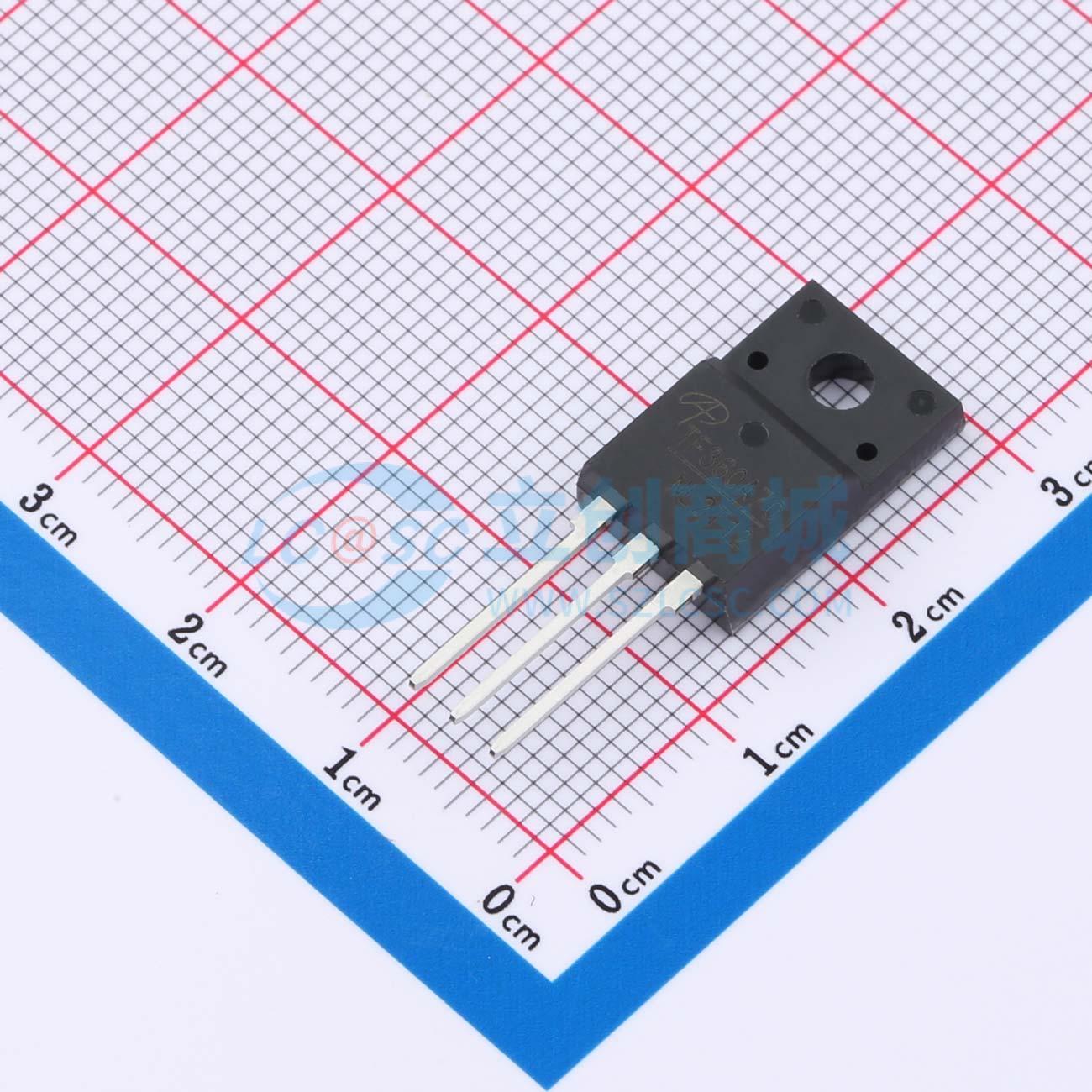

AOTF360A70L
1个N沟道 耐压:700V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- AOS
- 商品型号
- AOTF360A70L
- 商品编号
- C7214606
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 316mΩ@10V | |
| 耗散功率(Pd) | 29.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 22.5nC | |
| 输入电容(Ciss) | 1.36nF | |
| 反向传输电容(Crss) | 1.7pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 34pF |
商品概述
适用于基站应用的140 W LDMOS功率晶体管，工作频率范围为2000 MHz至2200 MHz。
商品特性
- 出色的耐用性
- 高效率
- 低热阻（Rth），提供出色的热稳定性
- 专为宽带运行设计（2000 MHz至2200 MHz）
- 较低的输出电容，可提升Doherty应用的性能
- 专为低记忆效应设计，具备出色的数字预失真能力
- 内部匹配，使用方便
- 集成ESD保护
- 符合关于有害物质限制（RoHS）的2002/95/EC指令
应用领域
-开关电源反激式电路-充电器、PD适配器、电视、照明设备
