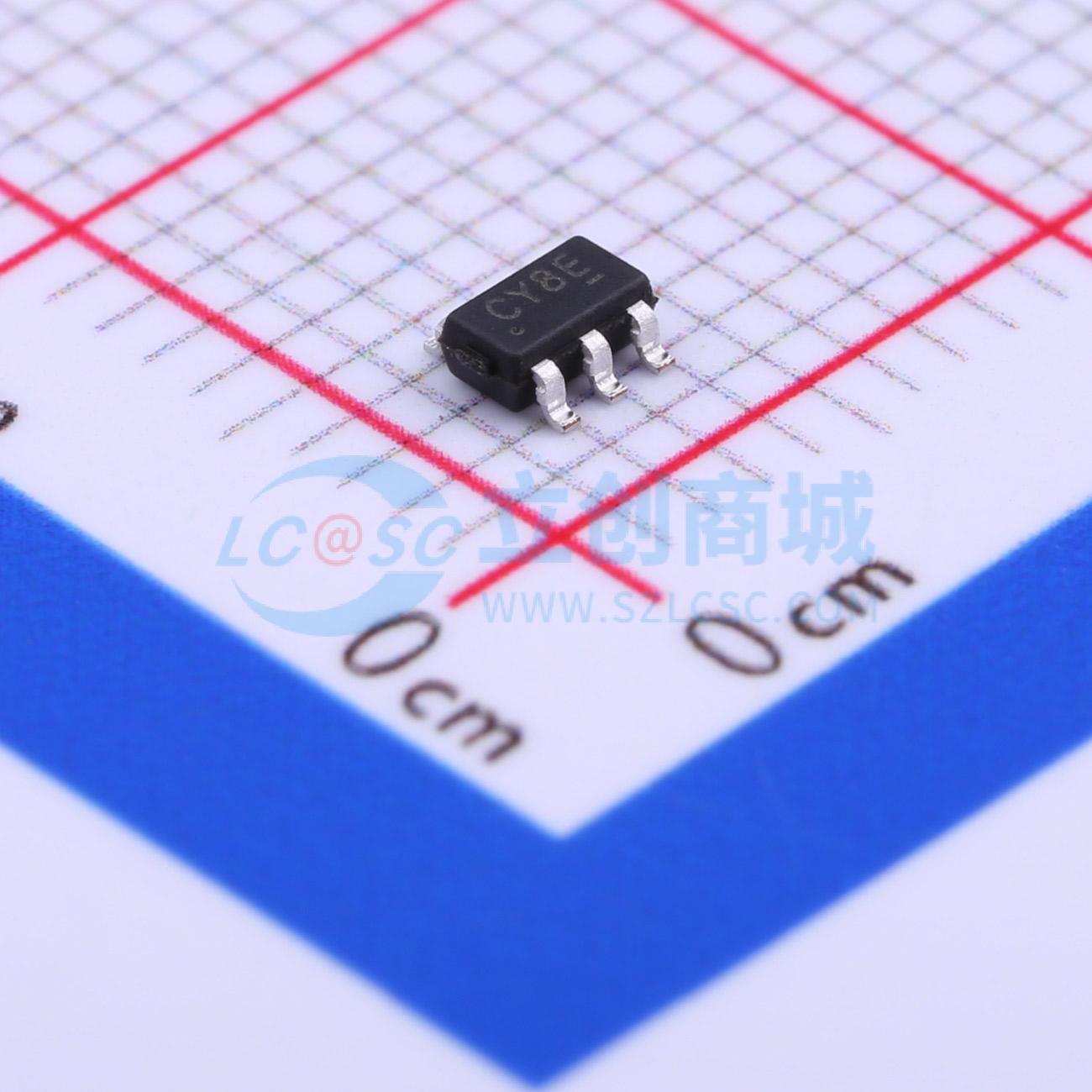

温馨提醒：图片仅供参考，商品以实物为准
BL8076CB5TR
降压型 2A 2.6V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BL8076是一款高效率的同步降压转换器,输入电压范围为2.6V到6V,提供可调输出电压,最大输出电流为2A。内部同步开关提高了效率,无需外部肖特基二极管。运行频率为固定的3MHz,适用于小型电感和低输出电压纹波。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8076CB5TR
- 商品编号
- C80663
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置电流感应电阻；逐波限流 |
商品概述
BL8076是一款高效率同步降压DC-DC转换器。其输入电压范围为2.6V至6V，并提供可调节的输出电压，从0.6V到Vin，最大输出电流可达2A。内部同步开关提高了效率并消除了对外部肖特基二极管的需求。它以固定的3MHz频率运行，允许使用L<1μH的小电感，同时保持高效率和小输出电压纹波。当模式引脚连接到地时，BL8076工作在PFM/PWM自动切换模式下，这增强了轻载条件下的效率。BL8076采用DFN2x2-8L和SOT23-5封装。
商品特性
- 可调输出电压，Vfb = 0.6V
- 最大输出电流为2A
- 工作输入电压范围：最大6V
- 待机电流：30μA（典型值）
- 线性调整率：0.1%/V（典型值）
- 负载调整率：10mV（典型值）
- 高效率，高达96%
- 环境温度：-40℃至85℃
应用领域
- 3G调制解调器
- 智能手机
- 平板电脑
- 机顶盒
- 其他电池供电设备
