温馨提醒：图片仅供参考，商品以实物为准

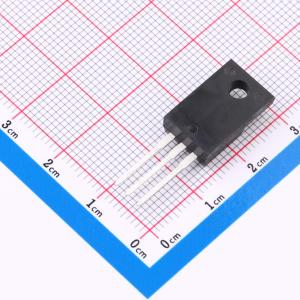

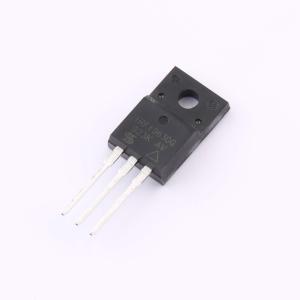

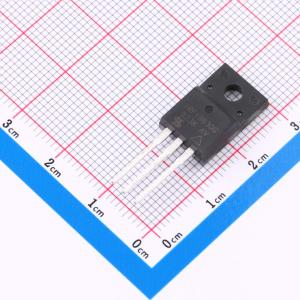

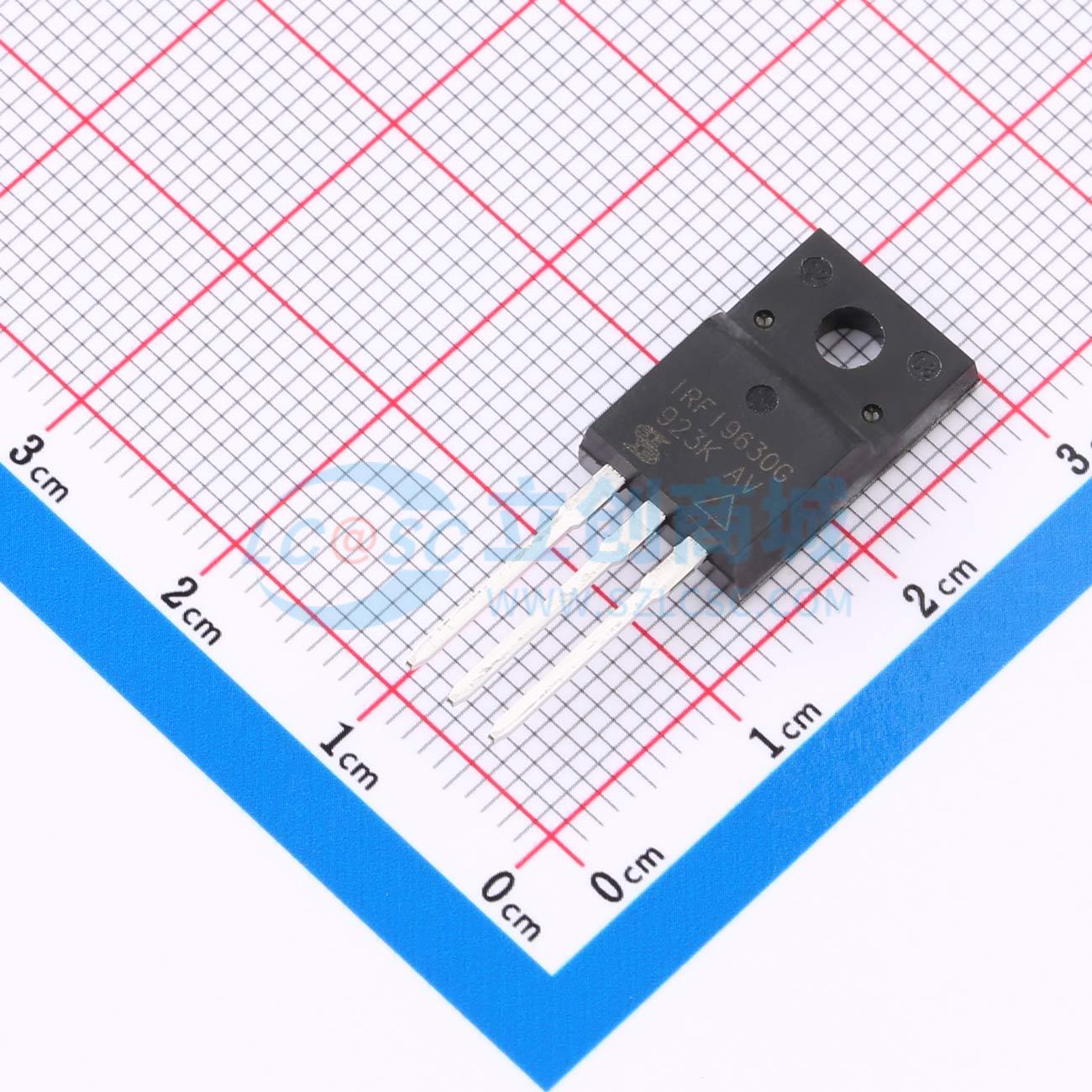

IRFI9630GPBF
1个P沟道 耐压:200V 电流:4.3A
- 描述
- 第三代功率MOSFET为设计人员提供了快速开关、坚固耐用的器件设计、低导通电阻和成本效益的最佳组合。TO-220 FULLPAK消除了商业-工业应用中对额外绝缘硬件的需求。所使用的模塑料在散热片和外部散热器之间提供了高隔离能力和低热阻。这种隔离相当于在标准TO-220产品中使用100微米云母屏障。FULLPAK使用单个夹子或单个螺丝固定安装到散热器上。
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRFI9630GPBF
- 商品编号
- C7211050
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.758065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 2.7A | |
| 导通电阻(RDS(on)) | 800mΩ@10V | |
| 耗散功率(Pd) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 40pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
第三代功率MOSFET为设计师提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 TO - 220 FULLPAK封装消除了商业 - 工业应用中对额外绝缘硬件的需求。所使用的模塑料提供了高隔离能力,且在散热片和外部散热器之间具有低热阻。这种隔离效果等同于在标准TO - 220产品中使用100微米的云母屏障。FULLPAK封装可使用单个夹子或单个螺丝固定在散热器上。
商品特性
- 隔离封装
- 高压隔离 = 2.5 kVRMS(t = 60 s;f = 60 Hz)
- 散热片到引脚的爬电距离 = 4.8 mm
- P沟道
- 动态dV/dt额定值
- 低热阻
应用领域
- PFC级-硬开关PWM级-谐振开关级,例如用于PC电源、适配器、LCD和PDP电视、照明、服务器、电信和UPS
