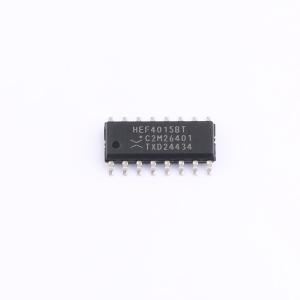

HEF4015BT,653实物图
  • HEF4015BT,653商品缩略图
  • HEF4015BT,653商品缩略图
  • HEF4015BT,653商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HEF4015BT,653

推挽式输出 串行至并行移位寄存器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是双沿触发的 4 位静态移位寄存器(串并转换器)。每个移位寄存器有一个串行数据输入 (nD)、一个时钟输入 (nCP)、四个全缓冲并行输出 (Q0 至 Q3) 和一个优先异步主复位输入 (nMR)。nD 上的信息被移到第一个寄存器位置,寄存器中的所有数据在 nCP 的低到高转换时向右移一位。nMR 上的高电平会清除寄存器并强制 Q0 至 Q3 为低电平,与 nCP 和 nD 无关。输入包含钳位二极管,这使得可以使用限流电阻将输入连接到超过 VDD 的电压。
品牌名称
Nexperia(安世)
商品型号
HEF4015BT,653
商品编号
C79999
商品封装
SOIC-16​
包装方式
编带
商品毛重
0.275克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至并行
工作电压4.5V~15.5V
时钟频率(fc)44MHz
元件数2
每个元件位数4
属性参数值
输出类型-
系列4000B
工作温度-40℃~+85℃
耗散功率(Pd)500mW
传播延迟(tpd)80ns@15V,50pF

应用领域

  • 串行到并行转换器
  • 缓冲存储
  • 通用寄存器

数据手册PDF
