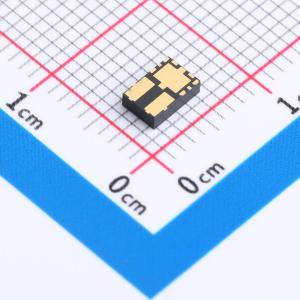

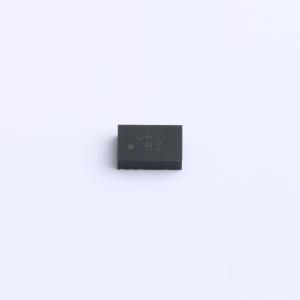

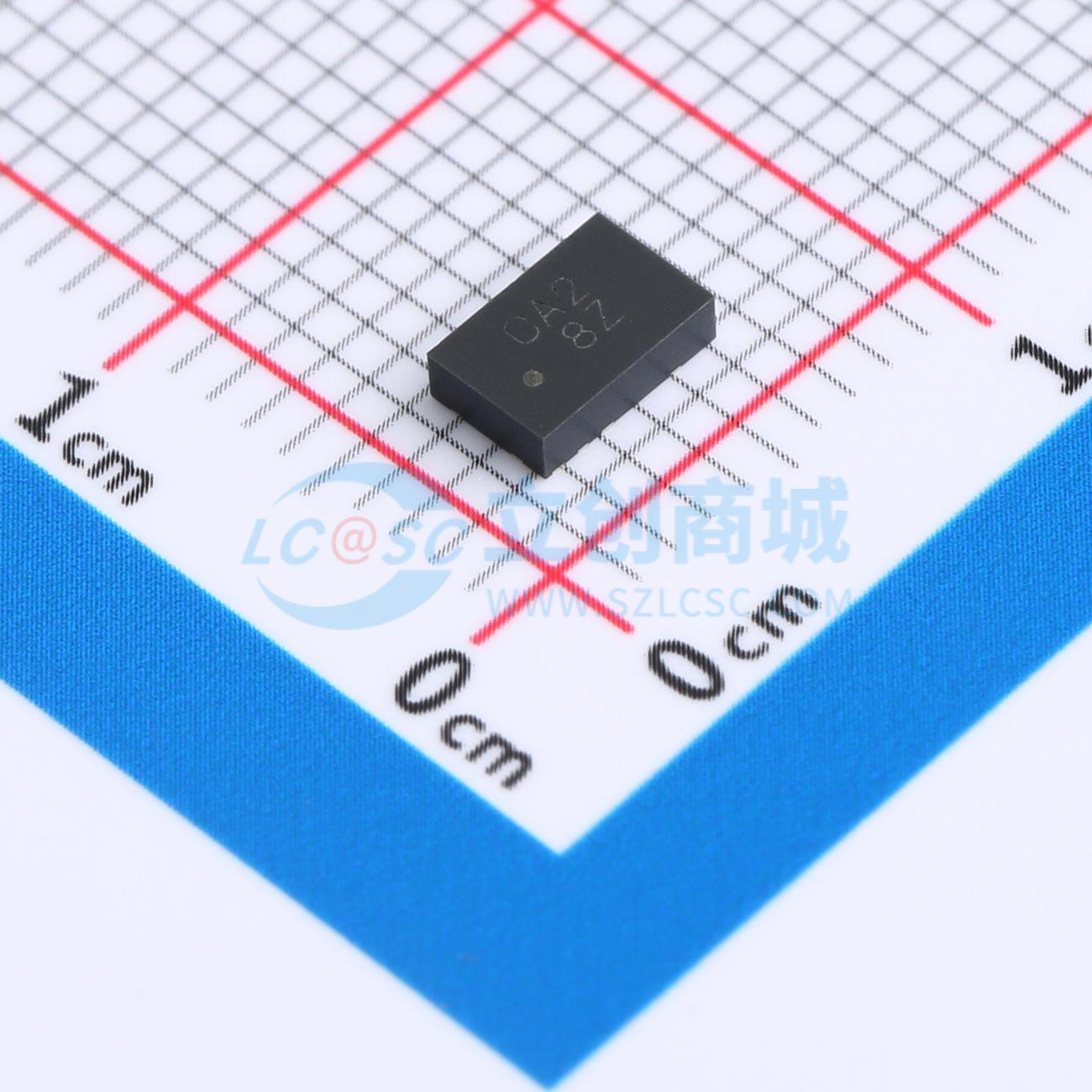

XCL211B082DR

内置电感的降压型微型DC/DC转换器，支持同步整流，有PWM或PWM/PFM切换控制模式，具备高速软启动和欠压锁定功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2.0A线圈一体型DC/DC转换器（"micro DC/DC"）
品牌名称: TOREX(特瑞仕)
商品型号: XCL211B082DR
商品编号: C7128998
商品封装: PowerLQFN-11
包装方式: 编带
商品毛重: 0.116667克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~6V
	转换效率	94%
	输出电压(Vout)	900mV~6V
	输出电压精度	±2%
	输出电流(最大值)	2A

商品概述

xCL211/xCL212系列是一种同步降压微型DC/DC转换器，它在一个小型封装（3.1 mm x 4.7 mm，高度为1.3 mm）中集成了电感和控制IC。内部线圈简化了电路，并能减少由于电路布线引起的噪声和其他操作问题。宽工作电压范围为2.7 V至6.0 V，支持需要外部设置输出电压的应用。xCL211/xCL212系列采用2.4 MHz的工作频率进行同步整流。可以选择PWM控制（xCL211）或自动PWM/PFM切换控制（xCL212）。xCL211系列具有固定的频率，可以抑制输出纹波。xCL212系列在从轻负载到重负载的全范围内保持高效率，同时抑制输出纹波，从而延长电池运行时间。该系列产品具有高达1 ms的高速软启动功能，可实现快速启动。内置的欠压锁定（UVLO）功能使得当输入电压降至2.4 V或更低时，内部P通道驱动晶体管被强制关闭。由于限流配置为典型值4.0 A，它适用于大电流应用。集成的CL放电功能允许通过位于Lx和GND引脚之间的内部放电开关对输出电容(C_L)上的电荷进行放电。由于CL放电功能，在待机模式下可以防止Lx引脚发生故障。

商品特性

封装尺寸：3.1 mm x 4.7 mm，高度 = 1.3 mm
输入电压：2.7V ~ 6.0V
输出电压：0.9V ~ VIN（FB电压 = 0.8V ± 2%）
高效率：94%（VIN = 5.0V, VOUT = 3.3V）
输出电流：2.0A
振荡频率：2.4 MHz（±15%）
最大占空比：100%
控制方式：PWM（XCL211）/ PWM/PFM（XCL212）
功能：限流电路（自动返回）、软启动电路、内置CL放电、UVLO
输出电容：低ESR陶瓷电容
工作环境温度：-40℃ ~ 85℃
封装：USP-11B01
环保：符合欧盟RoHS标准，无铅

应用领域

可穿戴设备
笔记本电脑
打印机
平板电脑
便携导航设备(PND)

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流	53uA
	纹波噪声	-
	开关频率	2.4MHz
	最大容性负载	47uF
	工作温度	-40℃~+85℃
	长度	4.7mm
	宽度	3.1mm
	高度	1.3mm
	功能特性	过流保护；欠压保护；过热保护
