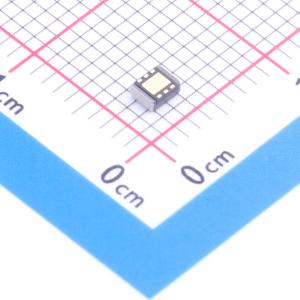

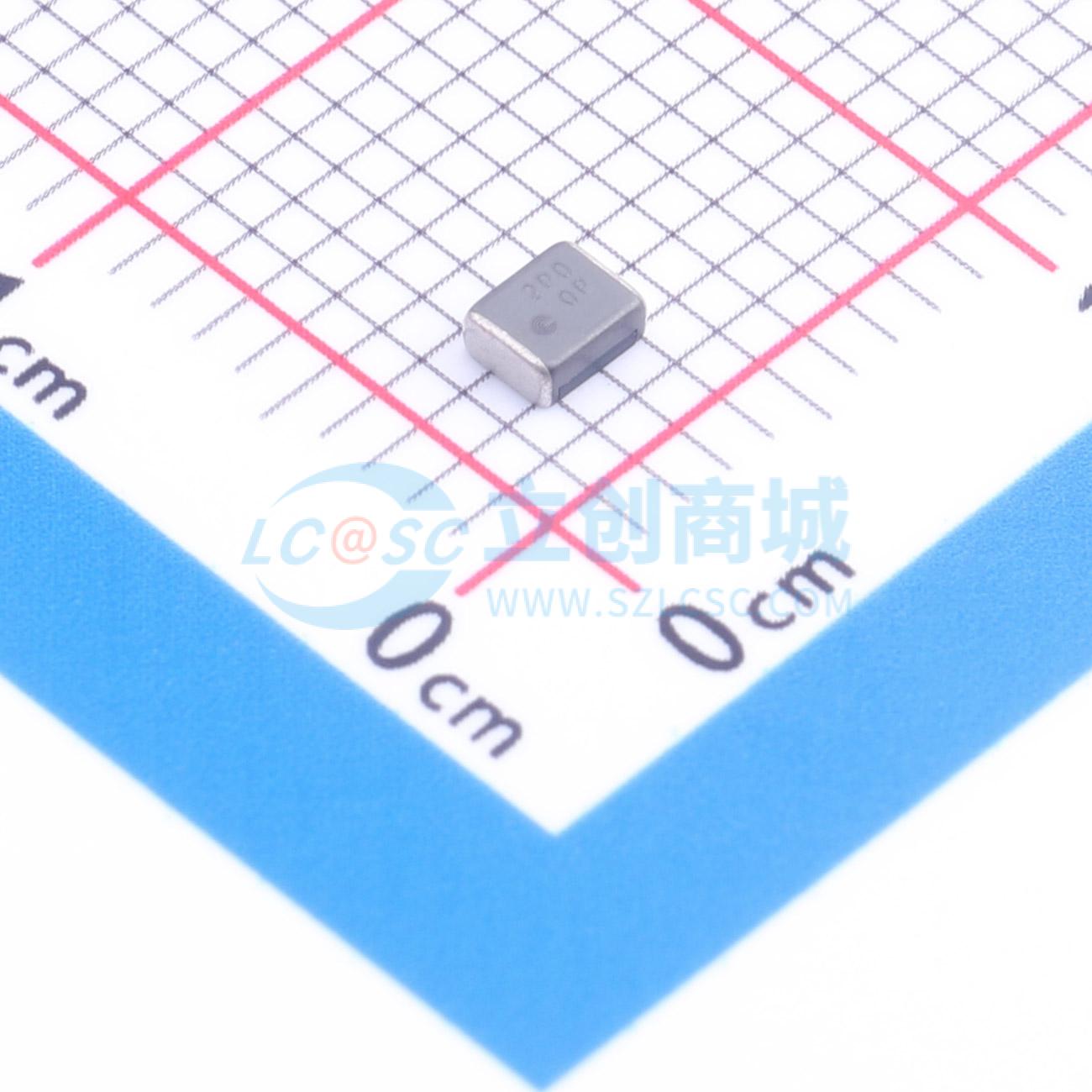

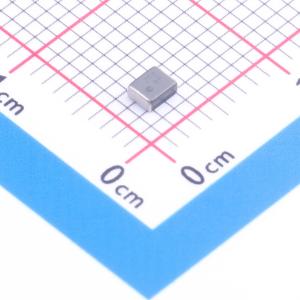

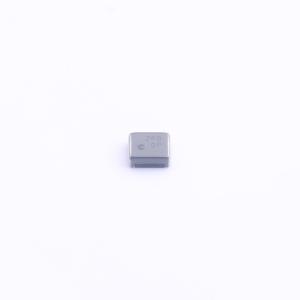

XCL219B103FR-G

内置电感的降压型微型DC/DC转换器，采用HiSAT-COT控制，兼容绿色操作

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TOREX(特瑞仕)
商品型号: XCL219B103FR-G
商品编号: C7129008
商品封装: SMD-8P,2.5x2mm
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

XCL219/XCL220系列是一款同步降压微型DC/DC转换器，它将电感器和控制IC集成在一个微型封装内。内部线圈简化了电路，并能最大限度地减少因电路布线引起的噪声和其他操作问题。2.5V至5.5V的宽工作电压范围支持需要内部固定输出电压的应用。该系列采用同步整流，工作频率为3.0MHz，并使用了HiSAT-COT同步整流技术。可选择HiSAT-COT+PWM控制或HiSAT-COT+自动PWM/PFM切换控制。该系列具有高速软启动功能，典型启动时间快至0.3ms。内置欠压锁定功能，当输入电压降至2.0V或更低时，内部P沟道驱动晶体管被强制关断。当CE引脚为低电平时，集成的输出电容放电功能可通过内部放电开关释放输出电容上的电荷。功耗将低于1.0μA。HiSAT-COT是Torex开发的专有高速瞬态响应技术，适用于需要高精度和高稳定性电源电压的LSI。

应用领域

笔记本电脑
平板电脑
固态硬盘
手机
数码相机
便携式游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.5V~5.5V
	转换效率	93%
	输出电压(Vout)	1V
	输出电压精度	±2%
	输出电流(最大值)	1A

	属性	参数值
	静态电流	400uA
	纹波噪声	-
	开关频率	3MHz
	最大容性负载	-
	工作温度	-40℃~+105℃
	长度	2.5mm
	宽度	2mm
	高度	1mm
	功能特性	-
