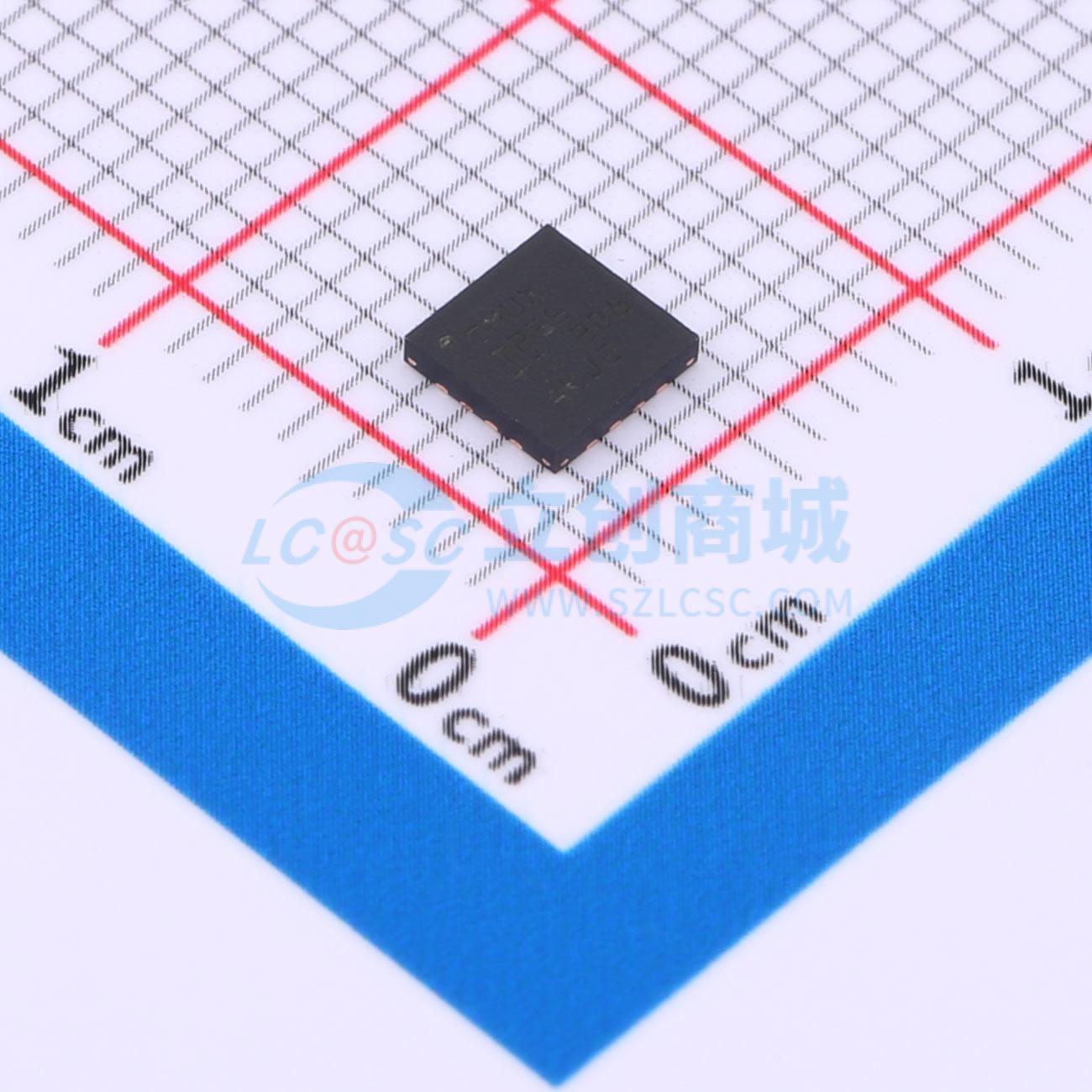

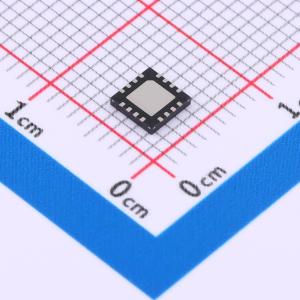

温馨提醒：图片仅供参考，商品以实物为准

TMUX7236RUMR

TMUX7236 免疫和1.8 V逻辑CMOS开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX7236是一款具有闩锁免疫功能的双通道2:1配置CMOS开关。支持双向模拟和数字信号，适用于多种供电范围。
品牌名称: TI(德州仪器)
商品型号: TMUX7236RUMR
商品编号: C7125326
商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 0.0675克(g)

商品参数

商品概述

TMUX7236是一款具有抗闩锁特性的互补金属氧化物半导体（CMOS）开关，采用双通道2:1配置。该器件适用于双电源（±5 V至±22 V）、单电源（5 V至44 V）或非对称电源（如VDD = 12 V，VSS = -5 V）。TMUX7236支持源极（SX）和漏极（D）引脚上从VSS到VDD的双向模拟和数字信号。所有逻辑控制输入支持1.8 V至VDD的逻辑电平，确保在有效电源电压范围内工作时与TTL和CMOS逻辑兼容。故障安全逻辑电路允许在电源引脚之前对控制引脚施加电压，保护器件免受潜在损坏。 TMUX72xx系列具有抗闩锁特性，可防止通常由过压事件引起的器件内部寄生结构之间出现不良大电流事件。闩锁状态通常会持续到电源轨关闭，并可能导致器件故障。抗闩锁特性使TMUX72xx系列开关和多路复用器能够在恶劣环境中使用。

商品特性

抗闩锁
双电源范围：±4.5 V至±22 V
单电源范围：4.5 V至44 V
低导通电阻：2 Ω
高电流支持：330 mA（最大值）（WQFN）
工作温度范围：-40℃至+125℃
1.8 V逻辑兼容
逻辑引脚集成下拉电阻
故障安全逻辑
轨到轨操作
双向操作

应用领域

燃气表
流量变送器
工厂自动化和工业控制
可编程逻辑控制器（PLC）
模拟输入模块
半导体测试
数据采集系统
超声扫描仪
光网络
光学测试设备
远程无线电单元
有线网络
患者监测与诊断

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	4.5V~44V；-22V~-4.5V
	导通时间(ton)	95ns
	导通电阻(Ron)	2Ω

	属性	参数值
	关闭时间(toff)	125ns
	工作温度	-40℃~+125℃
	导通电容(Con)	165pF
	带宽	40MHz
	传播延迟(tpd)	720ps
