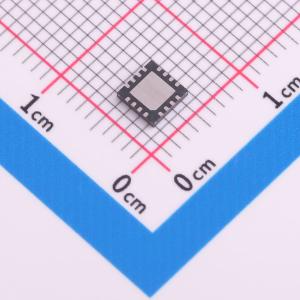

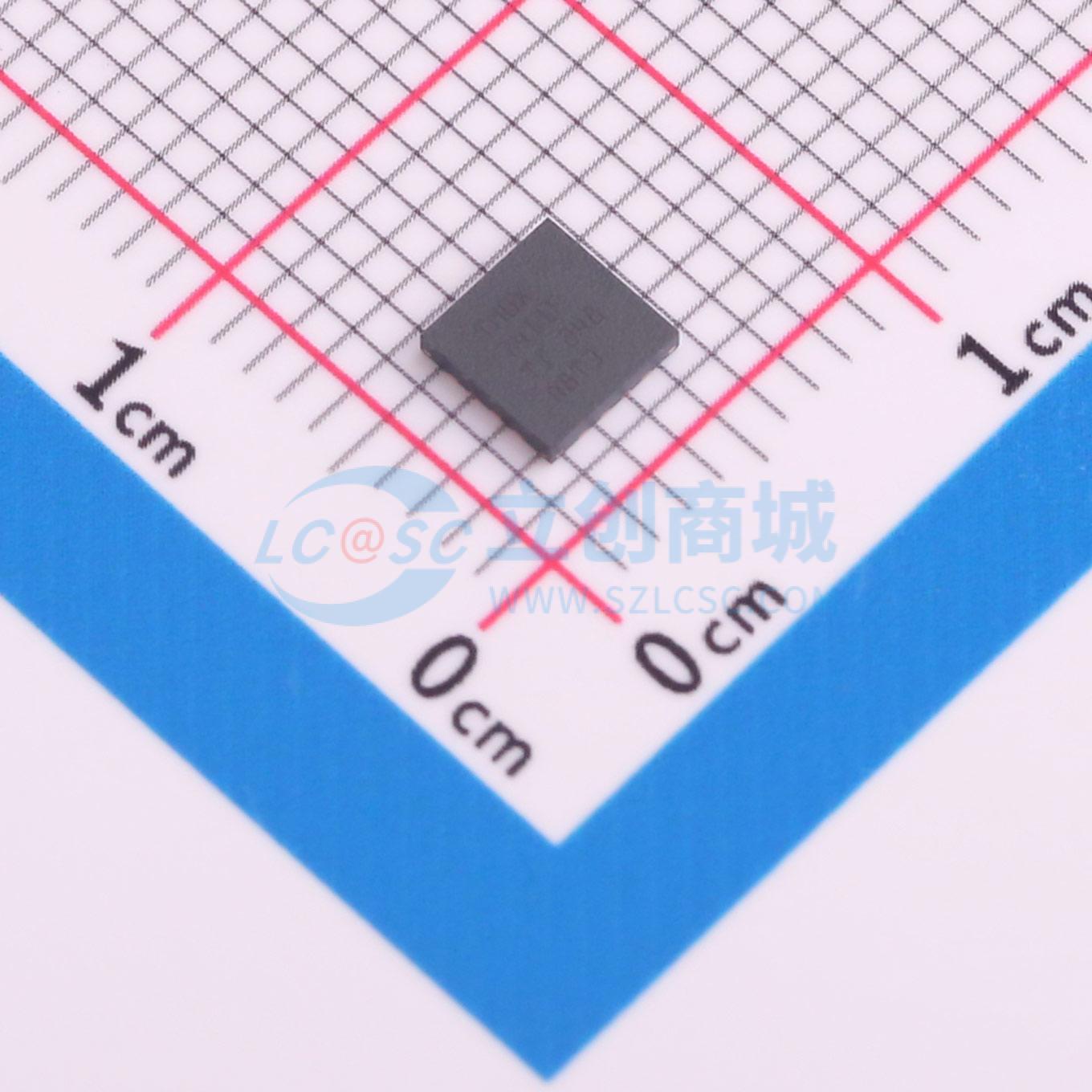

TMUX7411FRRPR

TMUX7411F、TMUX7412F 和 TMUX7413F 是采用 1:1（单刀单掷，SPST）4 通道配置的互补金属氧化物半导体（CMOS）模拟开关。这些器件适用于双电源（±5 V 至 ±22 V）、单电源（8 V 至 44 V）或不对称电源（例如 VDD = 12 V，VSS = -5 V）。在通电和断电状态下均具备过压保护功能，这使得 TMUX741xF 器件适用于无法精确控制电源时序的应用场景。 在通电和断电状态下，这些器件能够阻断相对于地最高达 +60 V 或 -60 V 的故障电压。当没有电源时，无论开关输入条件如何，开关通道都保持关断状态，并且逻辑引脚处的任何控制信号都会被忽略。如果任何 sx 引脚的信号路径输入电压超过电源电压（VDD 或 VSS）一个阈值电压（VT），通道将关断，Sx 引脚变为高阻抗。在故障条件下，所选通道的漏极引脚（Dx）处于浮空状态。TMUX741xF 器件提供一个低电平有效中断标志（FF），用于指示任何源输入是否处于故障状态，以辅助系统诊断。

• 宽电源电压范围：
  • 单电源：8 V 至 44 V
  • 双电源：±5 V 至 ±22 V
• 集成故障保护：
  • 过压保护，源极到电源或源极到漏极：±85 V
  • 过压保护：±60 V
  • 断电保护：±60 V
• 中断标志指示故障状态
• 故障期间输出开路
• 器件结构具备抗闩锁能力
• 人体模型（HBM）静电放电（ESD）等级：6 kV
• 低导通电阻：典型值 8.3 Ω
• 平坦导通电阻：典型值 10 mΩ
• 逻辑兼容：1.8 V
• 故障安全逻辑：最高 44 V，与电源无关
• 行业标准 TSSOP 和更小的 WQFN 封装

• 工厂自动化与控制
• 可编程逻辑控制器（PLC）
• 模拟输入模块
• 半导体测试设备
• 电池测试设备
• 伺服驱动控制模块
• 数据采集系统（DAQ）
