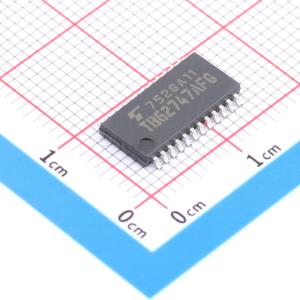

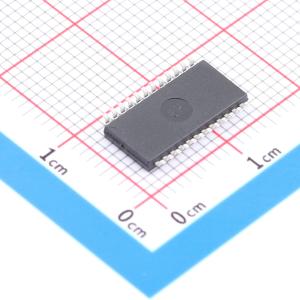

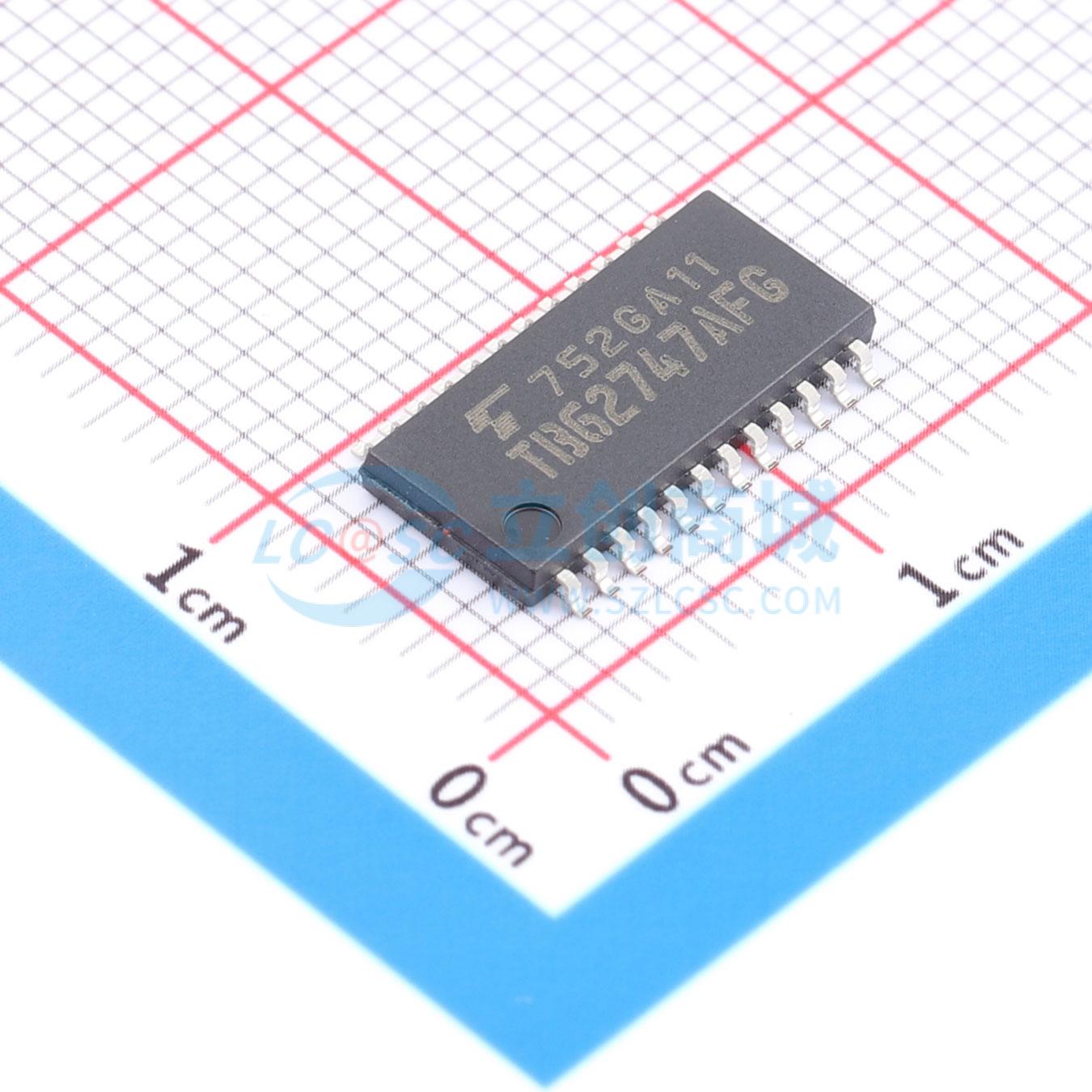

TB62747AFG,C8,EL

TB62747系列由专为LED和LED面板显示器设计的恒流驱动器组成。 经调节的电流源旨在提供恒定电流，该电流可通过一个外部电阻进行调节。 TB62747系列集成了16通道的移位寄存器、锁存器、与门和恒流输出。采用Bi - CMOS工艺制造，TB62747系列满足高速数据传输的系统要求。 它可在3.3V或5.0V电源下工作。

• 内置16路输出
• 输出电流设置范围：在VDD = 3.3V、VO = 0.4至1.0V时为1.5至35mA；在VDD = 5.0V、VO = 0.4至1.2V时为1.5至45mA
• 电流精度（在REXT = 1.2kΩ、VO = 0.4V、VDD = 3.3V、5.0V时）：输出之间：±1.5%（最大值）；器件之间：±1.5%（最大值）
• 高速输出切换：twOE(L) = 100ns（最小值）
• 控制数据格式：串行输入，并行输出
• 输入信号电压电平：3.3V和5.0V CMOS接口（施密特触发器输入）
• 串行数据传输速率：级联连接时fSCK = 25MHz（最大值）
• 电源电压：VDD = 3.0V至5.5V
• 工作温度范围：Topr = -40至85℃
• 输出电压：VO = 26V（最大值）
• 上电复位（POR）
• 封装：AFG类型：SSOP24 - P - 300 - 1.00B；AFNG类型：SSOP24 - P - 300 - 0.65A
