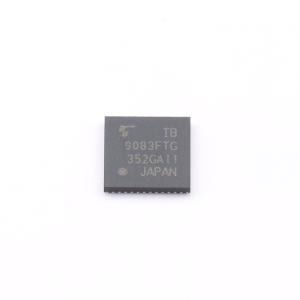

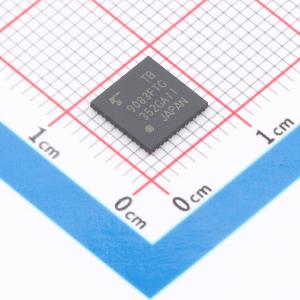

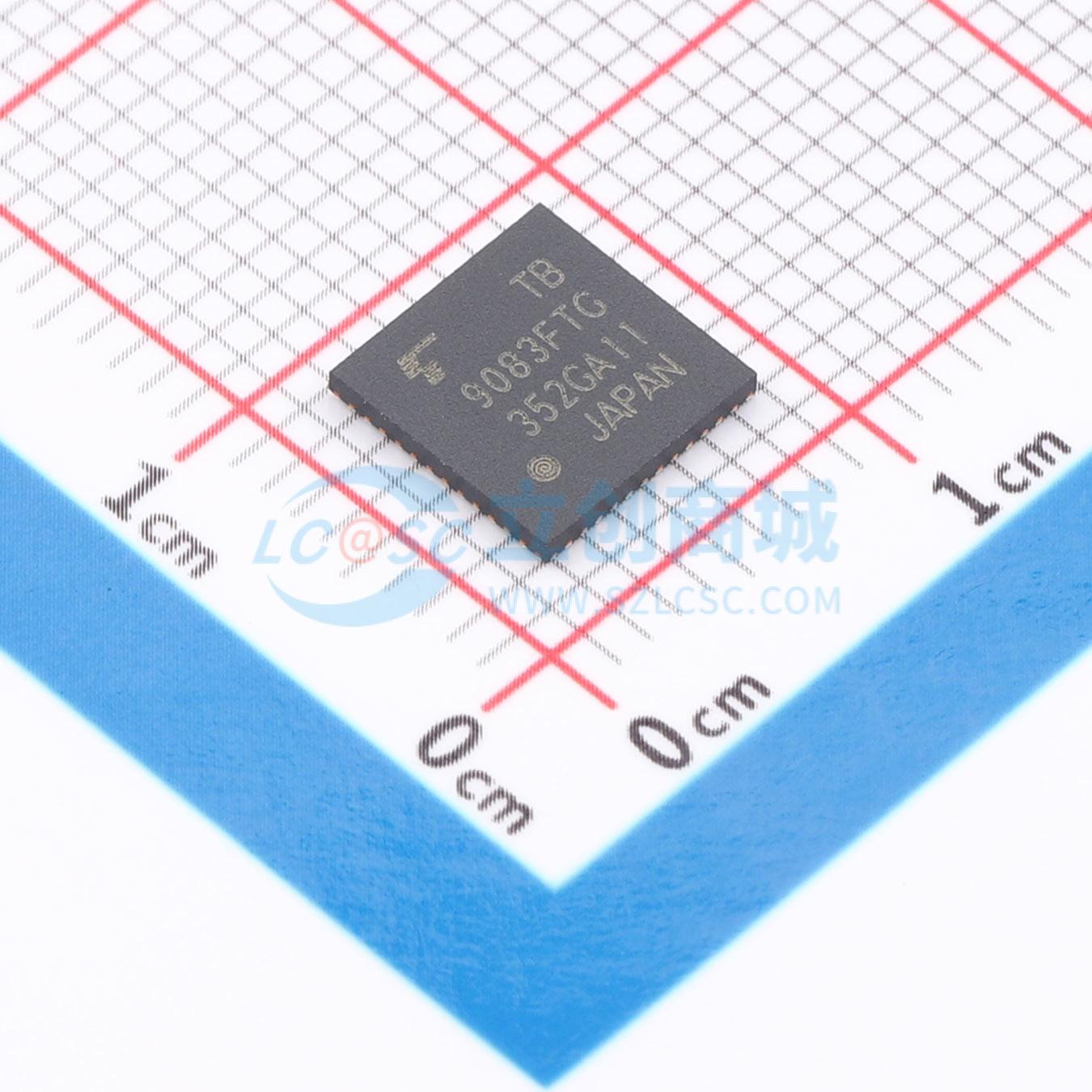

TB9083FTG(EL)

品牌名称: TOSHIBA(东芝)
商品型号: TB9083FTG(EL)
商品编号: C7120087
商品封装: VQFN-48(7x7)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TB9083FTG是用于车辆应用中无刷电机的预驱动IC。除三相预驱动器外，它还具有内置安全继电器预驱动器。它还拥有电荷泵、电机电流检测电路、振荡器电路和SPI通信电路。它具备多种错误检测功能，触发阈值、响应动作等设置可通过SPI修改。该IC还配备了用于测试和评估错误检测功能的ABIST/LBIST。重量：137.9毫克（典型值）。

商品特性

三相预驱动器PWM控制高达20kHz
故障安全继电器预驱动器
内置电荷泵电路
内置电流检测电路
错误检测功能：欠压（VB、VCC、VCC_OP）、过压（VCC、VCC_OP、VCPH、外部MOSFET VGS）、过温、外部MOSFET VDS检测
内置ABIST/LBIST
通过AEC - Q100和AEC - Q006认证
工作电压范围：VB为4.5至28V，VCC为3.0至5.5V
工作温度范围：Ta为 - 40°C至150°C，Tj为 - 40°C至175°C
封装为P - VQFN48 - 0707 - 0.50 - 005（可焊侧翼，0.5mm间距）
具备功能安全
根据ISO 26262第2版开发，具备ASIL - D能力
提供安全手册和安全评估报告
具备冗余和内置ABIST/LBIST
带有CRC校验的SPI接口
产品符合RoHS法规（欧盟指令2011/65/EU）
2022年11月开始商业生产

应用领域

电动助力转向系统（EPS）
动力刹车
泵

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	-
	半桥数量	-
	输出电流	-
	峰值电流	-

	属性	参数值
	工作电压	3V~5.5V
	导通电阻	-
	静态电流(Iq)	-
	接口类型	SPI
	工作温度	-40℃~+150℃
	功能特性	-
