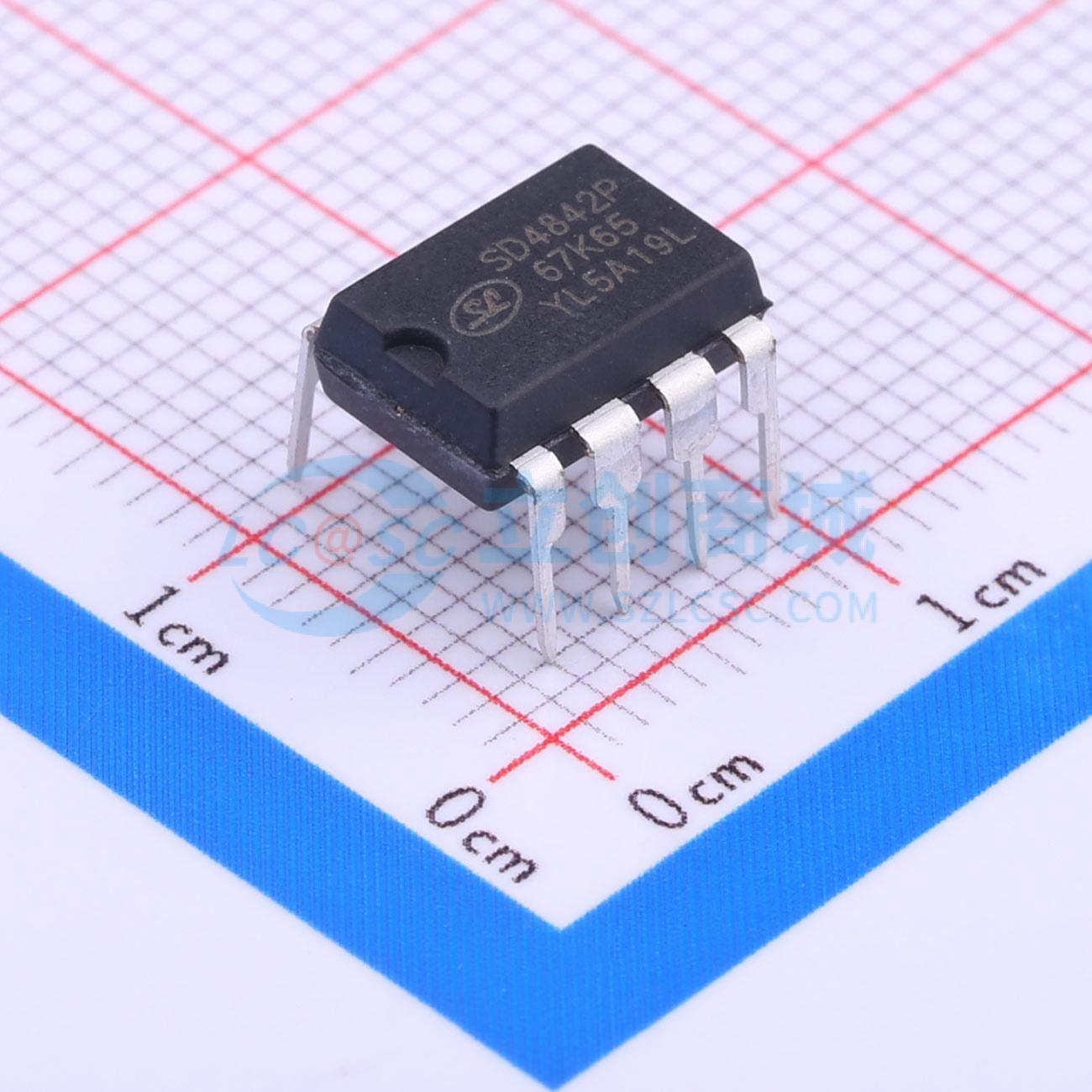

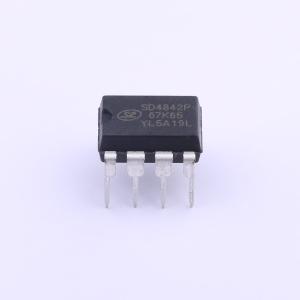

温馨提醒：图片仅供参考，商品以实物为准
SD4842P67K65
停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- -
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SD4842P67K65
- 商品编号
- C79535
- 商品封装
- DIP-8
- 包装方式
- 盒装
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 61kHz~73kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1.5W | |
| 最大占空比 | 77% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式；正激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -25℃~+85℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
SD4840/4841/4842/4843/4844是一款电流模式PWM控制器，适用于功率开关，具有低待机功耗和低启动电流的特点。在待机模式下，电路进入间歇模式以降低待机功耗。 开关频率为67KHz，带有±2.5KHz的抖动频率，以实现低EMI。 内置的15ms软启动电路可降低上电时变压器的应力，避免变压器饱和。SD4840/4841/4842/4843/4844具备欠压锁定、过压保护、前沿消隐、过流保护和温度保护功能。保护功能启动后，电路将自动重启，直至系统恢复正常。
商品特性
- 更低的启动电流（典型值6μA）
- 频率抖动以实现低EMI
- 过流保护
- 过压保护
- 欠压锁定
- 内置温度保护
- 内置高压MOSFET
- 自动重启模式
- 内置软启动
- 间歇模式运行
- 逐周期电流限制
应用领域
- 开关电源
