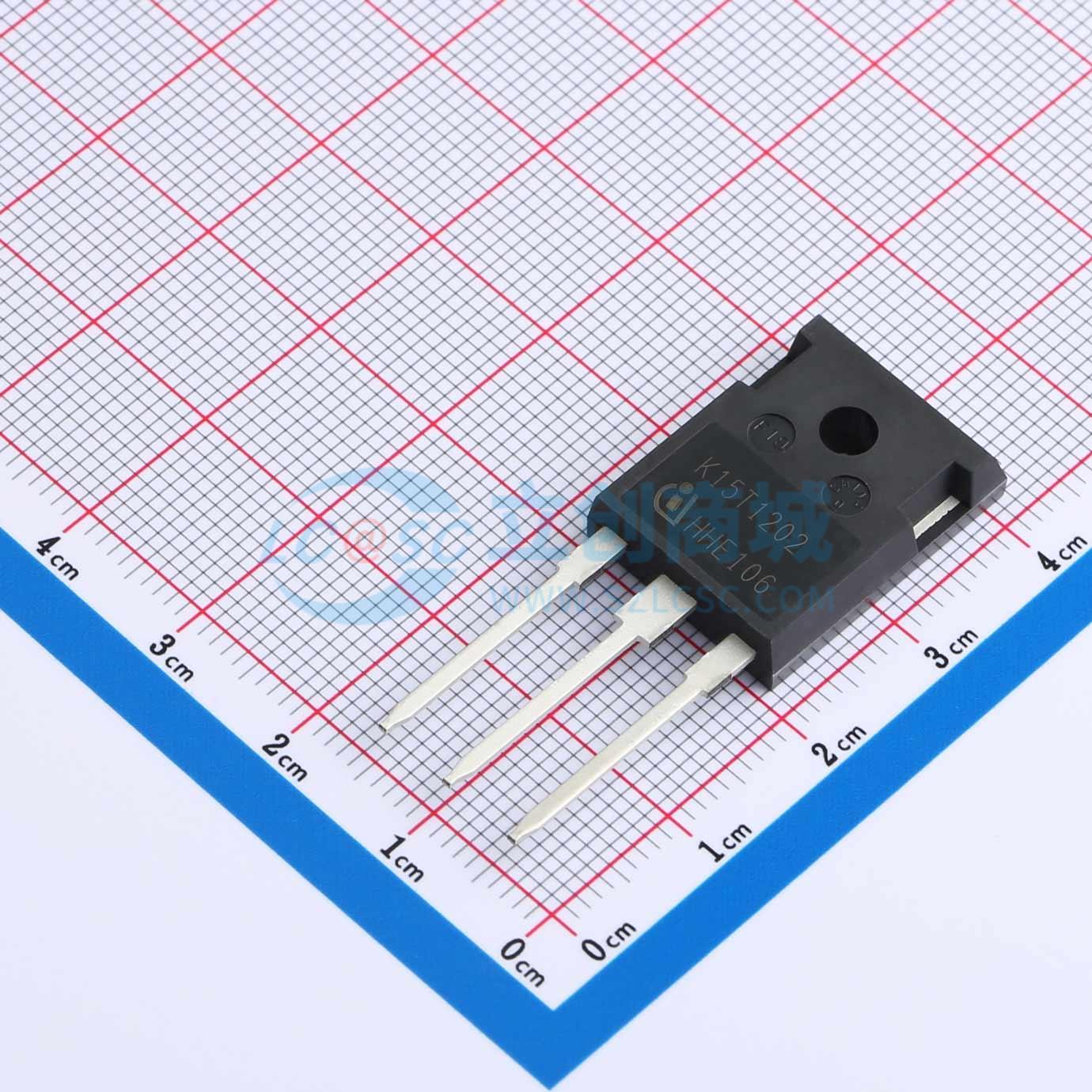

温馨提醒：图片仅供参考，商品以实物为准
IKW15N120T2
1.2kV 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低损耗 DuoPack：采用第二代 TrenchStop 技术的 IGBT，具有软、快速恢复反并联发射极控制二极管。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW15N120T2
- 商品编号
- C79568
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 235W | |
| 输出电容(Coes) | 100pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@0.6mA | |
| 栅极电荷量(Qg) | 93nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1nF | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 362ns | |
| 导通损耗(Eon) | 1.25mJ | |
| 关断损耗(Eoff) | 800uJ | |
| 反向恢复时间(Trr) | 300ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 56pF |
