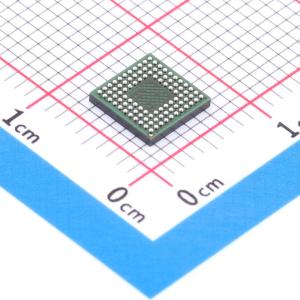

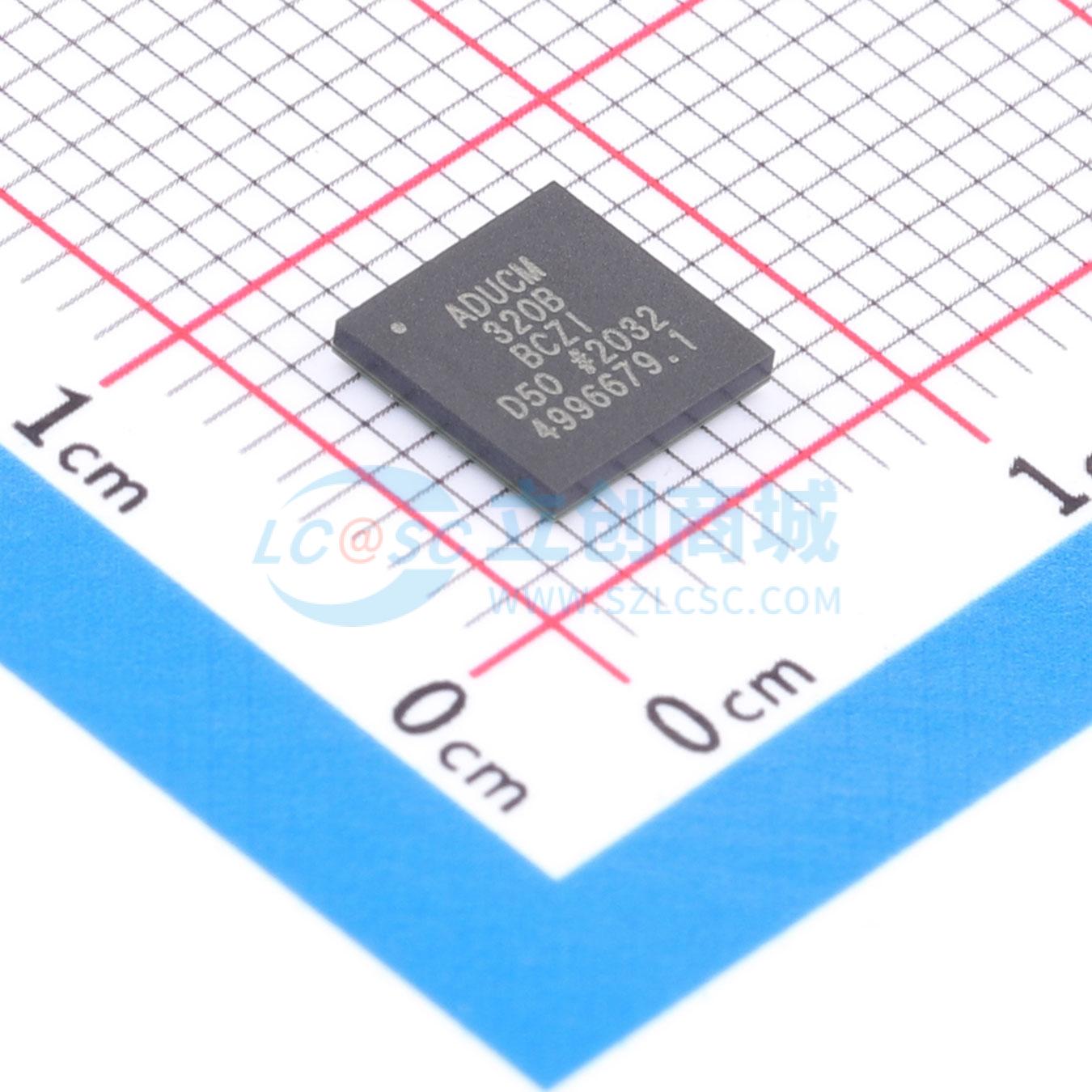

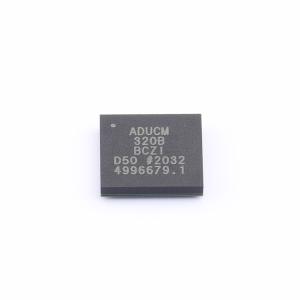

ADUCM320BBCZI实物图
  • ADUCM320BBCZI商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADUCM320BBCZI

ADUCM320BBCZI

描述
是一个完全集成的单封装设备,将高性能模拟外设与由80 MHz Arm Cortex-M3处理器控制的数字外设以及用于代码和数据的内置闪存相结合。ADC可在多达16个输入引脚上提供14位、1 MSPS的数据采集,这些引脚可被编程为单端或差分操作。ADC还可以测量IDAC输出引脚的电压,这有助于控制电流DAC的功耗。此外,还可以测量芯片温度和电源电压。ADC输入电压范围为0V至VREF。提供了一个序列器,允许用户选择一组ADC通道按顺序进行测量,且在序列期间无需软件干预。该序列可以选择以用户可选的速率自动重复。提供多达八个VDAC,其输出范围可编程为两个电压范围之一
品牌名称
ADI(亚德诺)
商品型号
ADUCM320BBCZI
商品编号
C79509
商品封装
BGA-96​
包装方式
托盘
商品毛重
0.5克(g)

商品参数

暂无内容图标

参数完善中

商品概述

ADuCM320i 是一款完全集成的单封装设备,集成了高性能模拟外设和数字外设,由 80 MHz Arm CorteX-M3 处理器控制,并带有用于代码和数据存储的内置闪存。

ADuCM320i 上的 ADC 提供 14 位、1 MSPS 的数据采集能力,最多可在 16 个输入引脚上进行编程,以实现单端或差分操作。IDAC 输出引脚上的电压也可以通过 ADC 测量,这对于控制电流 DAC 的功耗非常有用。此外,还可以测量芯片温度和电源电压。

ADC 输入电压范围为 0 V 至 VREF。提供了一个序列发生器,允许用户选择一组 ADC 通道按顺序测量,而无需在序列过程中软件介入。该序列可选地自动重复,速率由用户选择。

最多提供八个 VDAC,其输出范围可编程为两个电压范围之一。提供了四个 IDAC 源。输出电流可编程,范围从 0 mA 到 150 mA。低漂移带隙参考和电压比较器完善了模拟输入外设组。

可以配置 ADuCM320i,使得在看门狗或软件复位序列期间,数字和模拟输出保持其输出电压和电流。因此,即使 ADuCM320i 正在复位,产品仍能保持功能。

ADuCM320i 具有低功耗 Arm CorteX-M3 处理器和 32 位 RISC 机器,提供高达 100 MIPS 的峰值性能。芯片上还集成了 2 X 128 kB Flash/EE 存储器和 32 kB SRAM。闪存由两个独立的 128 kB 块组成,支持在一个闪存块执行的同时对另一个闪存块进行写入/擦除操作。

ADuCM320i 可以使用片上振荡器或 16 MHz 外部晶体和 80 MHz PLL 运行。这个时钟可以通过分频来降低功耗。还可以通过软件设置额外的低功耗模式。在正常工作模式下,ADuCM320i 数字核心每 MHz 消耗约 300 μA。

该设备包括一个能够以最高 4 MHz 运行的 MDIO 接口。能够在从一个闪存块执行的同时对另一个闪存块进行写入/擦除的能力使 ADuCM320i 非常适合 10G、40G 和 100G 光学应用。通过集成 PHYADR 和 DEVADD 硬件比较器,简化了用户编程。此外,用户闪存中的不可擦除内核代码加上标志,允许用户代码稳健地在两个用户闪存代码和数据空间之间切换。

ADuCM320i 集成了一系列可以在软件控制下配置的片上外设,根据应用需求进行配置。这些外设包括 1 X UART、2 X I2C 和 2 X SPI 串行输入/输出 (I/O) 通信控制器、GPIO、32 元素可编程逻辑阵列、3 个通用定时器,以及唤醒定时器和系统看门狗定时器。还提供了一个具有七个输出通道的 16 位 PWM。

设备上的 GPIO 引脚在上电时处于高阻态输入模式。在输出模式下,软件可以选择开漏模式或推挽模式。上拉电阻可以在软件中禁用和启用。在 GPIO 输出模式下,输入可以保持启用状态以监视引脚。GPIO 引脚也可以被编程为处理数字或模拟外设信号,在这种情况下,引脚特性将匹配特定要求。

Arm CorteX-M3 处理器拥有庞大的支持生态系统,有助于简化 ADuCM320i 的产品开发。访问通过 Arm 串行线调试端口 (SW-DP) 实现。片上工厂固件支持通过 I2C 进行电路内串行下载。这些功能被集成到一个低成本的 QuickStart 开发系统中,支持这一精密模拟微控制器系列。

商品特性

  • 模拟输入/输出
    • 多通道、14位、1 MSPS模数转换器(ADC)
    • 最多16个ADC输入通道
    • 0 V至VREF的模拟输入范围
    • 全差分和单端模式
    • AVDD和IOVDD监测
    • 12位电压输出数模转换器(VDAC)
    • 8个VDAC,输出范围为0 V至2.5 V或AVDD
    • 12位电流输出DAC(IDAC)
    • 4个IDAC,输出范围为0 mA至150 mA
    • 电压比较器
  • 微控制器
    • Arm Cortex-M3处理器,32位RISC架构
    • 串行线端口支持代码下载和调试
  • 时钟选项
    • 80 MHz PLL,带可编程分频器
    • 经校准的片上振荡器(±3
    • 外部16 MHz晶体选项
    • 外部时钟源,最高80 MHz
  • 存储器
    • 2 x 128 kB独立Flash/EE存储器
    • 10,000次Flash/EE擦写寿命
    • 20年Flash/EE数据保持时间
    • 32 kB SRAM
  • 通过I2C实现电路内重新编程
  • 片上外设
    • MDIO从设备,最高4 MHz
    • 2 x I2C,≥ x ∑ P,UART
    • 多个通用输入/输出(GPIO)引脚:3.6 V兼容,7 x 1.2 V兼容(用于MDIO时)
    • 32单元可编程逻辑阵列(PLA)
    • 3个通用定时器
    • 唤醒定时器
    • 看门狗定时器
    • 16位脉宽调制器(PwM)
  • 电源范围:2.9 V至3.6 V,IDAC为1.8 V至2.5 V
  • 适用于低功耗应用的灵活工作模式
  • 封装和温度范围
    • 6 mm x 6 mm,96-ball CSP_BGA封装
    • 完全指定的工作环境温度范围为-40℃至+105℃
  • 工具
    • 低成本QuickStart开发系统
    • 完整的第三方支持

应用领域

  • 光网络技术
