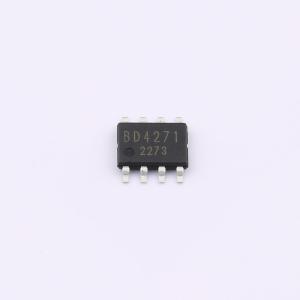

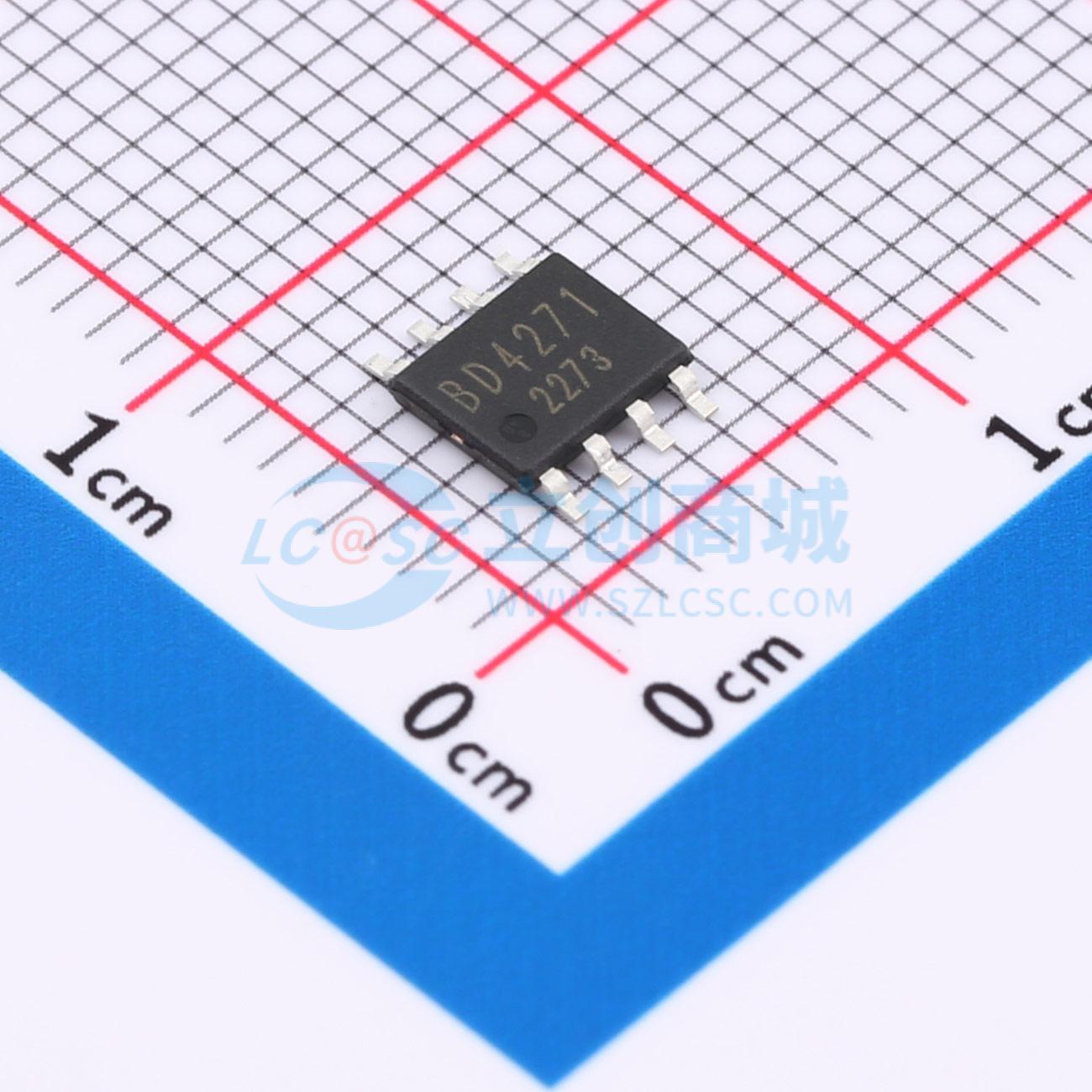

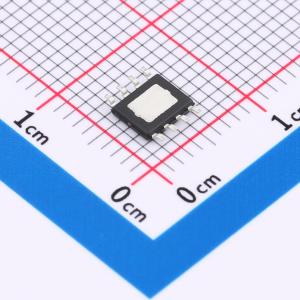

BD4271EFJ-CE2
BD4271EFJ-CE2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD4271EFJ-CE2
- 商品编号
- C7085804
- 商品封装
- HTSOP-8-J
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 45V | |
| 输出电压 | 5V | |
| 输出电流 | 550mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 200mV@(300mA) | |
| 静态电流(Iq) | 75uA | |
| 功能特性 | 复位功能；使能控制；过流保护；看门狗定时器；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+150℃ |
商品概述
BD4271xxx - C 系列是带看门狗定时器的汽车电压调节器，在限制静态电流的同时可提供 550 mA 的输出电流。CTL 引脚为逻辑“高”时启用 LDO 调节器，为“低”时禁用 LDO 调节器并保持低电流消耗。输出电压 VO 为典型值 4.65 V 时会产生复位信号。复位延迟时间和看门狗时间（WDT）可通过外部电容进行编程。
商品特性
- 适用于输出的低 ESR 陶瓷电容
- 低压降：采用 PDMOS 输出晶体管
- 上电和欠压复位
- 可通过外部电容编程复位延迟和看门狗时间
应用领域
- 车载设备（发动机电子控制单元、车身控制、汽车音响、卫星导航系统等）
