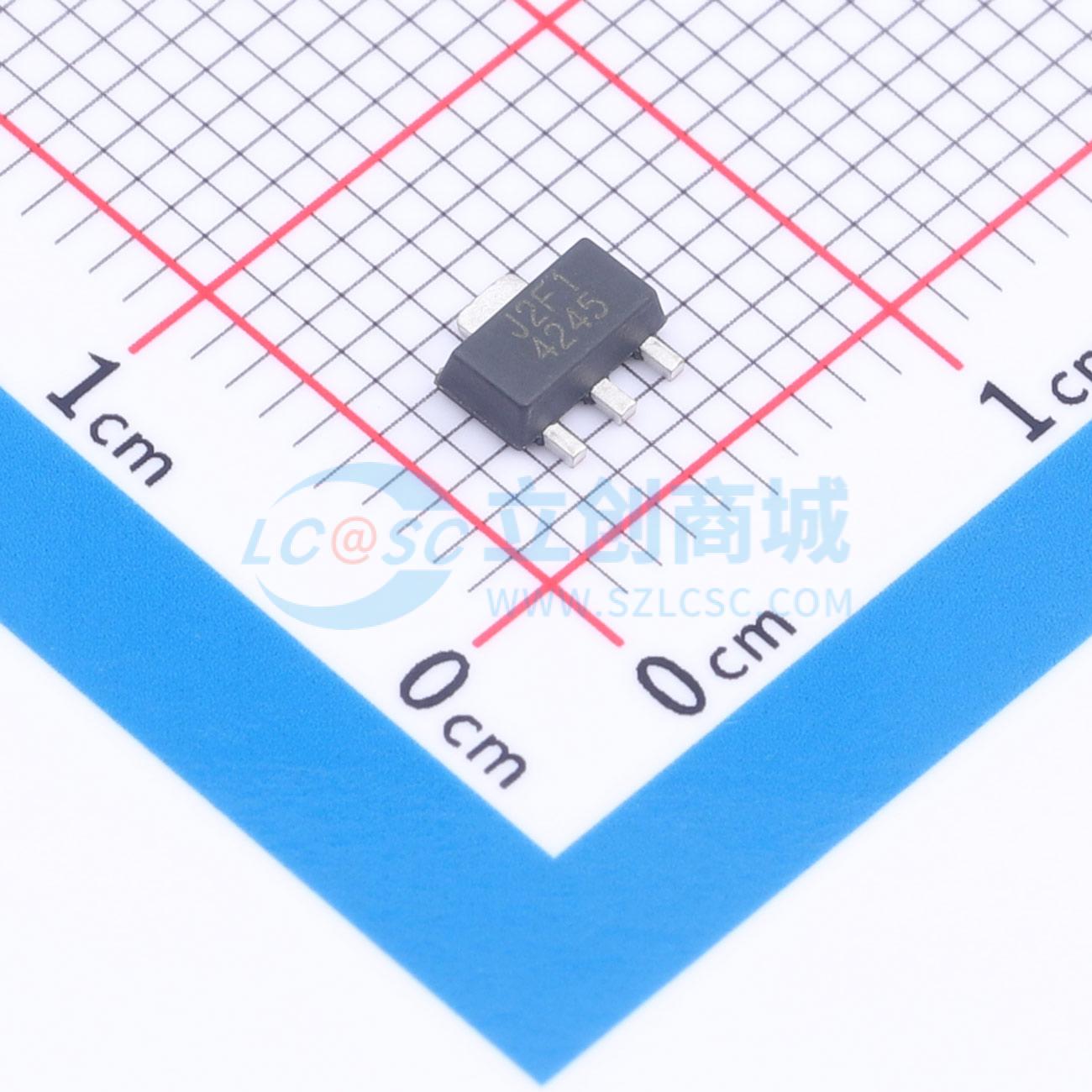

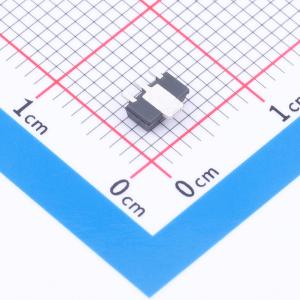

BDJ2FA1FP3-ZTL
12V 25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BDJ2FA1FP3-ZTL
- 商品编号
- C7085883
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 25V | |
| 输出电压 | 12V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；热关断；内置软启动 | |
| 工作温度 | -25℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
BDxxFA1FP3系列是输出电流能力为0.1A的LDO稳压器。输出电压为3.3V、5.0V、5.4V和12.0V，精度为±1%。SOT89-3K封装最有利于散热。作为防止集成电路损坏的保护功能，该芯片内置了过流保护电路，可在输出短路时保护器件，并内置了热关断电路，可在热过载条件下保护集成电路。该产品可用于多种数字设备。这些稳压器可以使用陶瓷电容，其尺寸更小，寿命比其他电容更长。
商品特性
- 高精度输出电压 ±1.0%
- 内置过流保护电路
- 内置温度保护电路
- 软启动功能
