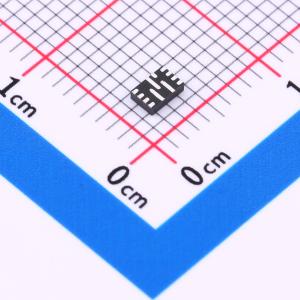

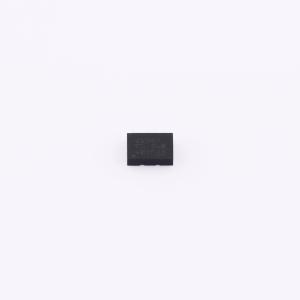

TPS51383RJNR

4.5V至24V输入、8A输出的同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51383是一款4.5V至24V输入电压范围的8A同步降压转换器,具有3.36V固定输出电压和3.3V、100mA LDO输出。该芯片采用D-CAP3控制模式,集成低Rds(on) MOSFET,支持8A连续输出电流,具有100μA低静态电流和自动跳过模式,适用于轻载效率。支持POSCAP和所有MLCC输出电容器,内置22mΩ和11mΩ MOSFET,支持输出放电功能。
品牌名称: TI(德州仪器)
商品型号: TPS51383RJNR
商品编号: C7073365
商品封装: VQFN-12-HR(2x3)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

TPS51383和TPS51384是单片8A同步降压转换器，采用自适应导通时间D-CAP3控制模式。集成的低RDS(on)功率MOSFET可实现高效率，并在空间受限的电源系统中以最少的外部组件数量提供易用性。其特性包括精确的参考电压、快速负载瞬态响应、轻载时的自动跳过模式操作以提高效率、OOA轻载操作且开关频率大于25kHz、具有良好的线性和负载调节性能的D-CAP3控制模式，并且不需要外部补偿。

TPS51383提供固定3.36V、最大8A的输出以及带有切换功能的3.3V、100mA LDO输出。TPS51384则提供固定1.82V、最大8A的输出以及带有切换功能的1.8V、100mA LDO。TPS51383和TPS51384都具备超低静态电流功能，可在系统待机模式下延长电池寿命。

TPS5138x系列采用热增强型12引脚QFN封装设计，工作结温范围为-40°C至125°C。

商品特性

4.5-V 至 24-V 输入电压范围
3.36-V 输出电压 (TPS51383)
3.3-V, 100-mA LDO 带切换 (TPS51383)
1.82-V 输出电压 (TPS51384)
1.8-V, 100-mA LDO 带切换 (TPS51384)
集成 22-mΩ 和 11-mΩ MOSFET
支持 8-A 连续输出电流
80-μA 低静态电流
在 25℃ 下参考电压为 ±1%
在 -40℃ 至 125℃ 下参考电压为 ±1.5%
D-CAP3 控制模式以实现快速瞬态响应
支持 POSCAP 和所有 MLCC 输出电容
输出放电功能
轻负载下可选择 PSM 和 OOA 模式
电源良好指示器以监测输出电压
锁存输出过压和欠压保护
非锁存 UVLO 和 OT 保护
周期性过流保护
内置输出放电特性
小型 2.00-mm x 3.00-mm HotRod QFN 封装

应用领域

笔记本电脑和PC计算机
超极本，平板电脑
电视和STB，负载点(POL)
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	3.36V
	输出电流	8A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	固定
