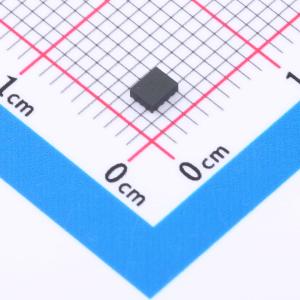

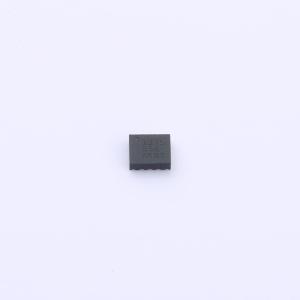

温馨提醒：图片仅供参考，商品以实物为准

TPS61376RYHR

高电压非同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61376 是一款高电压非同步升压转换器,具有输入平均电流限制和负载断开功能。输入电压范围为 2.9 V 至 23 V,输出电压范围为 4.5 V 至 25 V,峰值电感电流限值高达 4.5 A。该器件集成了两个 MOSFET 和多种保护功能,包括输出过电压保护、逐周期过电流保护和热关断。
品牌名称: TI(德州仪器)
商品型号: TPS61376RYHR
商品编号: C7073367
商品封装: VQFN-13-HR(2x2.5)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TPS61376是一款高压非同步升压转换器，具备输入平均电流限制和真正的负载断开功能。输入平均电流限制阈值可通过ILIM引脚在0.1 A至3.0 A之间进行编程设置。当器件禁用时，VP和SW引脚之间的隔离FET将完全切断输入和输出之间的路径。TPS61376的输入电压范围宽广，为2.9 V至23 V，输出电压最高可达25 V。 TPS61376采用具有自适应关断时间控制拓扑的峰值电流模式。在中等到重载条件下，器件以PWM模式工作。在轻载条件下，器件进入PFM模式，以在整个负载电流范围内保持高效率。 TPS61376还集成了强大的保护功能，包括输出过压保护、逐周期过流保护和热关断保护。 TPS61376采用2.5 mm×2.0 mm的HotRod Lite VQFN封装，解决方案尺寸非常小。

商品特性

宽输入电压和输出电压范围
输入电压范围：2.9 V至23 V；输出电压范围：4.5 V至25 V
峰值电感电流限制最高可达4.5 A
可编程输入平均电流限制范围：0.1 A至3 A
开关频率：TPS61376：1.2 MHz；TPS613761：650 KHz
集成两个MOSFET：隔离FET：40 mΩ；低端FET：50 mΩ
安全可靠的运行特性：输出过压保护、逐周期过流保护、使能关断期间输入和输出真正断开、热关断
精确的使能/欠压锁定阈值
外部环路补偿
2.5 mm×2.0 mm的HotRod Lite VQFN封装

应用领域

电子销售点（ePOS）零售自动化与支付
条形码扫描仪
智能音箱
家电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~23V
	输出电压	4.5V~25V
	输出电流	4.5A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	2uA
	开关管(内置/外置)	内置
	输出类型	可调
