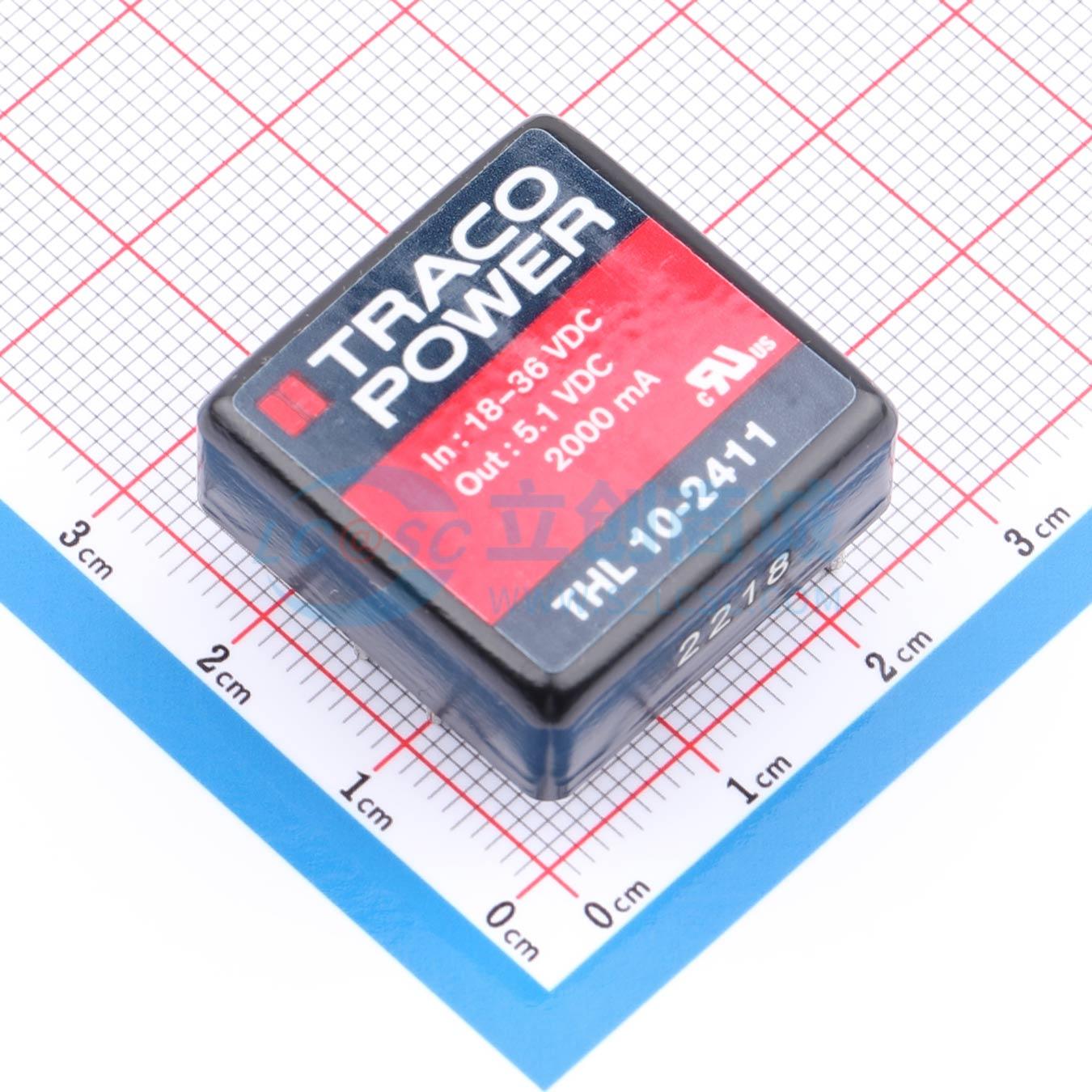

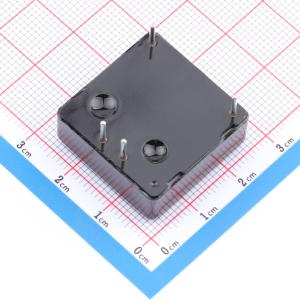

THL 10-2411

10W DC/DC转换器，1x1英寸封装，2:1宽输入电压范围，1500VDC 1/O隔离电压

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一系列工业10瓦DC/DC转换器，采用紧凑的1" x 1"外壳，是流行的1" x 2"尺寸产品的引脚对引脚替代品。工业标准引脚排列、宽2:1输入电压范围和无需外部组件即可满足EN 55032 A类（传导）的输入滤波器，使这些转换器易于设计，适合优化许多现有和新应用的成本。该型号具有短路和过压保护，适用于高达+80℃或带可选散热片时高达+85℃的温度范围。
品牌名称: TRACO POWER
商品型号: THL 10-2411
商品编号: C7068158
商品封装: DIP,25.4x25.4mm
包装方式: 盒装
商品毛重: 1克(g)

商品参数

商品概述

THL 10 是一系列工业级 10W DC/DC 转换器，采用紧凑的 1" x 1" 封装，可直接替代流行的 1" x 2" 尺寸产品。其工业标准引脚排列、2:1 宽输入电压范围以及无需外部元件即可满足 EN 55032 A 类（传导）标准的输入滤波器，使这些转换器易于进行电路设计，适合对许多现有和新应用进行成本优化。

商品特性

1" x 1" 封装，功率 10W
带隔离底板的屏蔽金属外壳
2:1 宽输入电压范围
工作温度范围：-40℃ 至 ±80℃，带散热片时可达 +85℃
输入/输出隔离电压 1500VDC
输入滤波器无需外部元件即可满足 EN 55022 A 类标准
成本优化设计
行业标准引脚排列
具备短路和过压保护功能

应用领域

仪器仪表
通信和工业电子领域的分布式电源架构

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10个/盒，最小起订量 1 个)

个

起订量：1 个10个/盒

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	18V~36V
	输出电压精度	±2%
	输出电压(Vout)	5.1V
	输出电流(最大值)	2A
	输出功率	10W

	属性	参数值
	转换效率	85%
	最大容性负载	2200uF
	静态电流(Iq)	12mA
	开关频率	330kHz
	纹波噪声	80mVp-p
	特性	过压保护；短路保护
	工作温度	-40℃~+80℃
