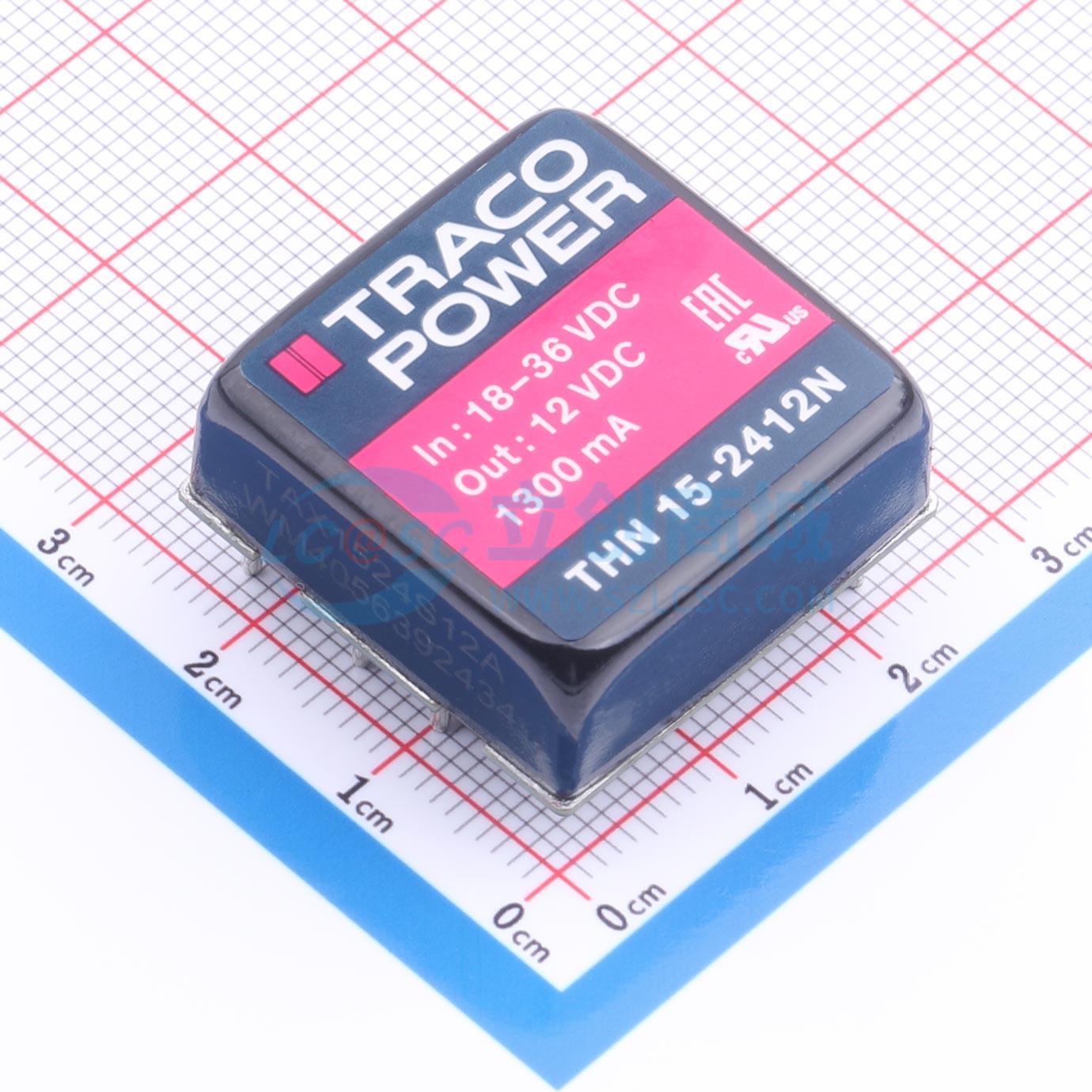

THN 15-2412N
15W DC/DC转换器，宽2:1输入电压，内置EN55032 A级滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 15 瓦转换器，采用紧凑的 1.0"×1.0" 金属封装。宽 2:1 输入电压：9-18、18-36、36-75VDC。内部 EN 55032 A 类滤波器。工作温度范围 -40 至 +70℃，无需降额
- 品牌名称
- TRACO POWER
- 商品型号
- THN 15-2412N
- 商品编号
- C7068322
- 商品封装

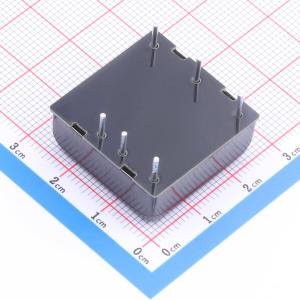

- DIP,25.4x25.4mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 18V~36V | |
| 输出电压精度 | ±1% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 1.3A | |
| 转换效率 | 89% |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 600uF | |
| 静态电流(Iq) | 8mA | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 100mVp-p | |
| 特性 | 过压保护；过流保护；短路保护 | |
| 工作温度 | -40℃~+70℃ |
商品概述
THN 15N 系列是新一代高性能 15 W DC/DC 转换器，采用封装、屏蔽的 1.0"x1.0"x0.4" 金属外壳。全新改进的设计可完全集成 EN 55032 A 级滤波器，并大幅降低空载功耗（96 - 336 mW）。先进的电路设计和高达 91% 的高效率，使 THN 15N 能够在 -40℃ 至 +70℃ 的温度范围内满功率运行。所有型号均具备 2:1 的宽输入电压范围和精确稳压的隔离输出电压。其他特性包括远程开/关和可调节输出。
商品特性
- 采用紧凑的 1.0"x1.0" 金属外壳的 15 W 转换器
- 2:1 宽输入电压范围：9 - 18、18 - 36、36 - 75 VDC
- 内置 EN 55032 A 级滤波器
- 工作温度范围 -40℃ 至 +70℃，无需降额
- 低空载功耗 96 - 336 mW
- 高效率高达 91%
- 输入/输出隔离电压 1600 VDC
- 具备过载、过压和短路保护
- 远程开/关和调节功能
应用领域
- 移动设备
- 仪器仪表
- 通信和工业电子中的分布式电源架构
- PCB 空间有限的应用场景
