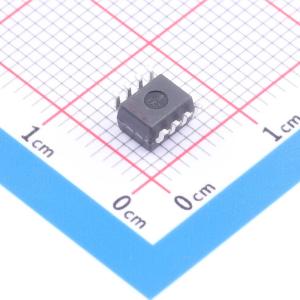

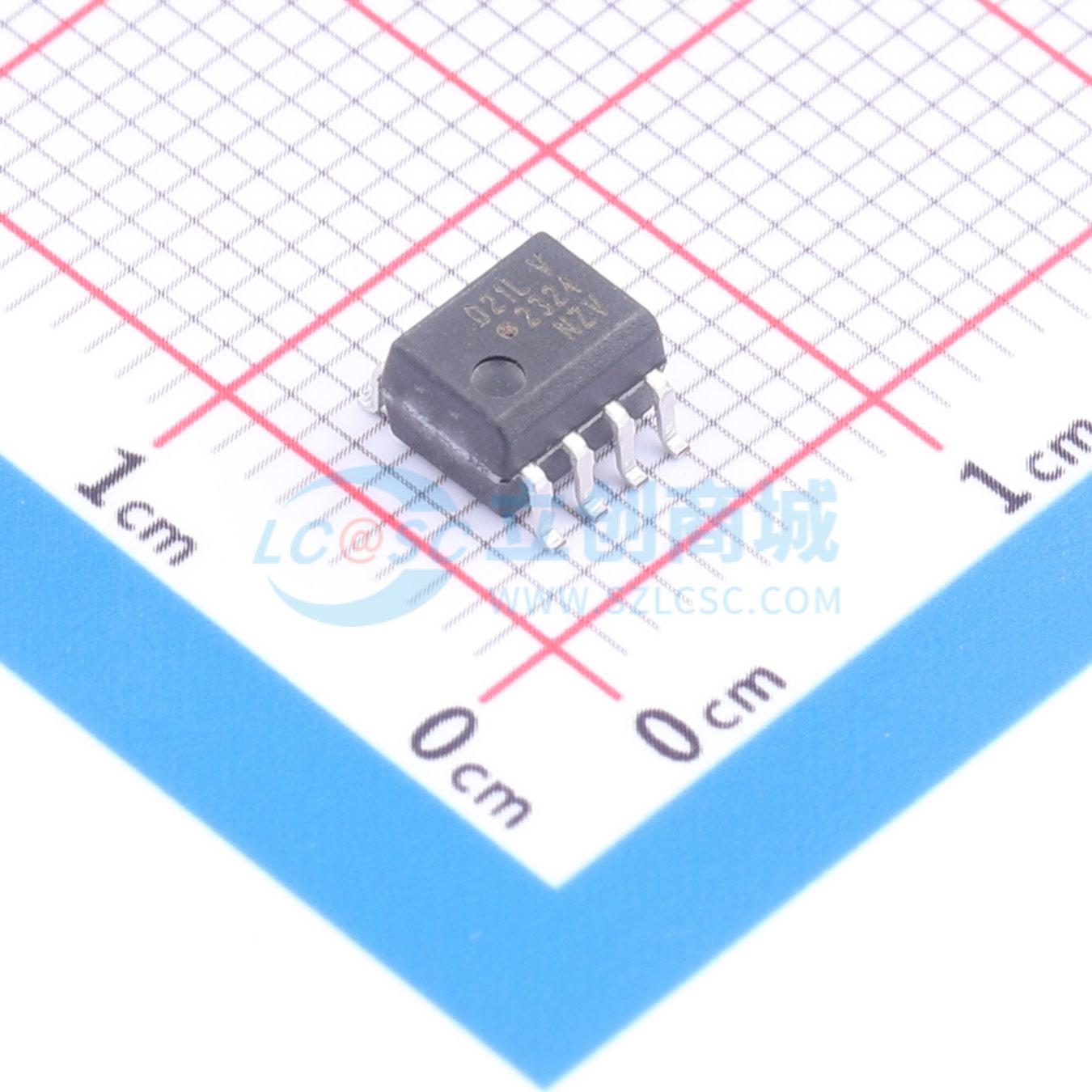

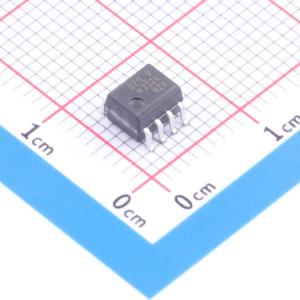

ACPL-021L-060E

低功耗高速数字CMOS光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-021L-060E
商品编号: C7066612
商品封装: SOT-ALL-8
包装方式: 管装
商品毛重: 0.75克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦

	属性	参数值
	功能特性	内置施密特触发器

商品概述

博通的ACPL-M21L（单通道SO - 5封装）、ACPL - 021L（单通道SO - 8封装）、ACPL - 024L（双通道SO - 8封装）、ACPL - W21L（单通道拉伸SO - 6封装）和ACPL - K24L（双通道拉伸SO - 8封装）是光耦合逻辑门。探测器IC具有CMOS输出级和内置施密特触发器的光接收器输入级，可提供逻辑兼容的波形，无需额外的波形整形。ACPL - M21L/021L/024L/W21L/K24L上的内部屏蔽保证了在1000V共模电压下25kV/μs的共模瞬态抗扰度。ACPL - x2xL光耦合器系列工作电源电压为2.7V至5.5V，在-40°C至+105°C的扩展温度范围内保证交流和直流性能。

商品特性

CMOS输出
宽电源电压：2.7V至5.5V
低电源电流IDD：每通道最大1.1mA
低正向电流IF：最小1.6mA
速度：典型5MBd
脉冲宽度失真（PWD）：最大200ns
传播延迟偏差（tpsk）：最大220ns
传播延迟（tp）：最大250ns
共模抑制：在VCM = 1000V时最小25kV/μs
迟滞：典型0.2mA
温度范围：-40°C至+105°C
安全和法规认证
UL 1577认证：ACPL - M21L/021L/024L为3750VRMS持续1分钟，ACPL - W21L/K24L为5000VRMS持续1分钟
CSA认证
IEC/EN 60747 - 5 - 5，加强绝缘认证

应用领域

高速逻辑系统的低隔离
计算机外设接口
微处理器系统接口
接地环路消除
脉冲变压器替代
