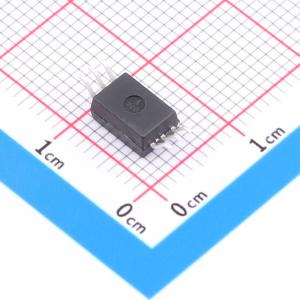

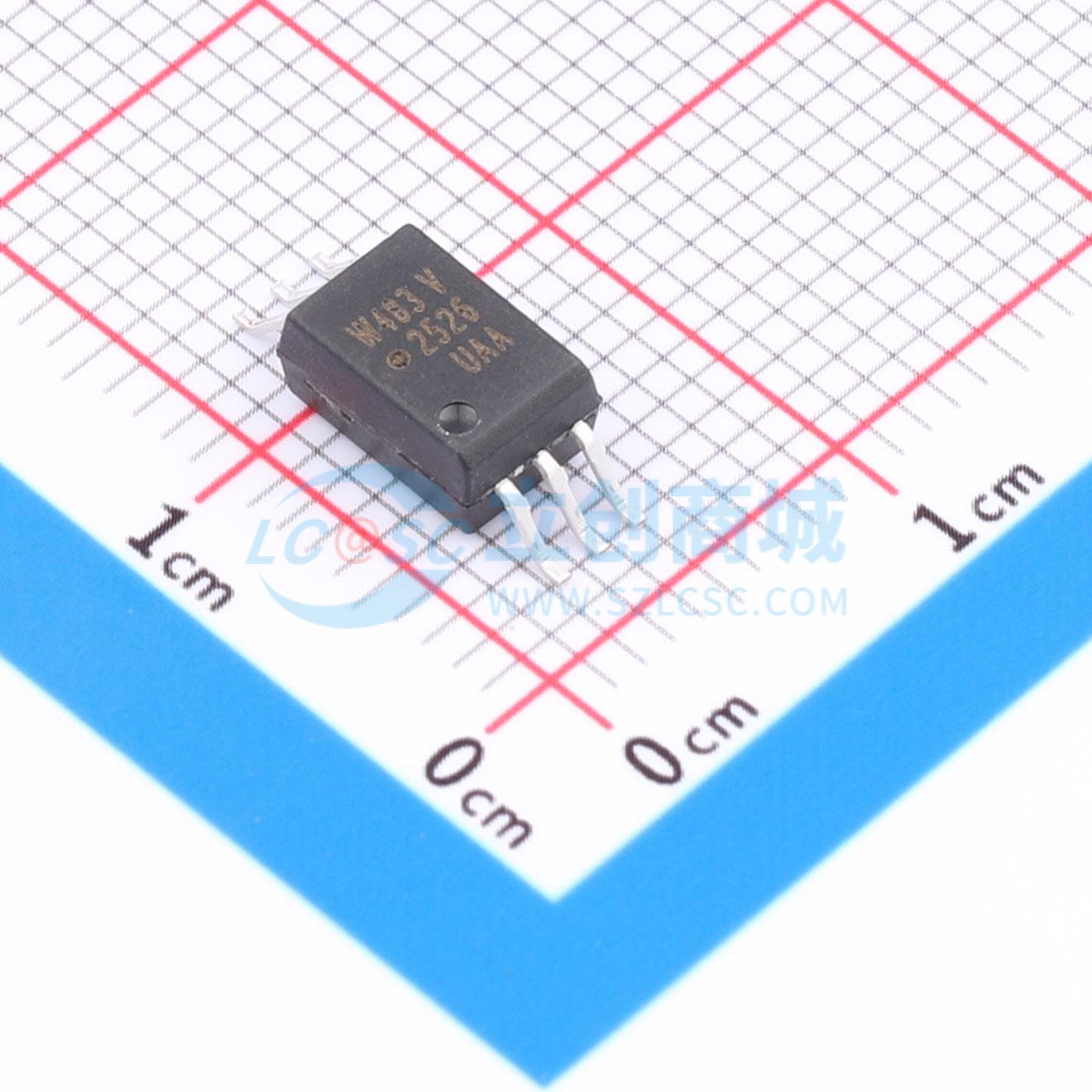

ACPL-W483-560E

反相逻辑高共模抑制智能功率模块和栅极驱动接口光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 快速速度光耦合器包含一个AlGaAs LED和带有内置施密特触发器的光电探测器，以提供逻辑兼容的波形，无需额外的波形整形。图腾柱输出无需上拉电阻，并允许直接驱动智能功率模块或作为栅极驱动器。器件之间的传播延迟差异最小化，使这些光耦合器成为通过减少开关死区时间来提高逆变器效率的优秀解决方案。
品牌名称: Broadcom(博通)
商品型号: ACPL-W483-560E
商品编号: C7066648
商品封装: SOIC-6-6.8mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	传播延迟 tpHL	120ns
	输入阈值电流(FH)	2.2mA
	输出电流	50mA
	耗散功率(Pd)	210mW
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	10mA
	功能特性	内置施密特触发器

商品概述

ACPL - M483/P483/W483高速光耦合器包含一个AlGaAs LED和带有内置施密特触发器的光电探测器，可提供逻辑兼容的波形，无需额外的波形整形。图腾柱输出无需上拉电阻，可直接驱动智能功率模块或用作栅极驱动器。器件之间的传播延迟差异最小化，使这些光耦合器成为通过减少开关死区时间来提高逆变器效率的优秀解决方案。

商品特性

反相输出类型（图腾柱输出）
真值表保证：Vcc范围为4.5V至30V
在工业温度范围内，针对常见IPM应用指定性能
最大传播延迟短
最小化脉冲宽度失真（PWD）
非常高的共模抑制比（CMR）
具有迟滞特性
提供SO - 5（ACPL - M483）和扩展SO - 6封装（ACPCL - P483/W483）
封装爬电距离/电气间隙为8mm（ACPL - W483）
安全认证：
- 根据UL1577标准，ACPL - W483具有5000Vrms的1分钟耐压认证
- 获得CSA认证
- 根据选项060，ACPL - M483的VIORM = 567Vpeak，ACPL - P483的VIORM = 891Vpeak，ACPL - W483的VIORM = 1140Vpeak，获得IEC/EN/DIN EN 60747 - 5 - 5认证

应用领域

IPM接口隔离
隔离IGBT/MOSFET栅极驱动
交流和无刷直流电机驱动
工业逆变器
通用数字隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~30V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	30kV/us
	通道数	1
	工作温度	-40℃~+105℃
	传播延迟 tpLH	120ns
