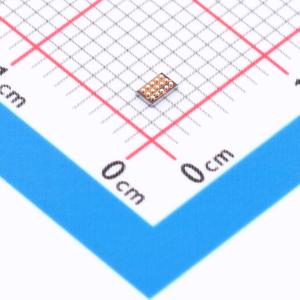

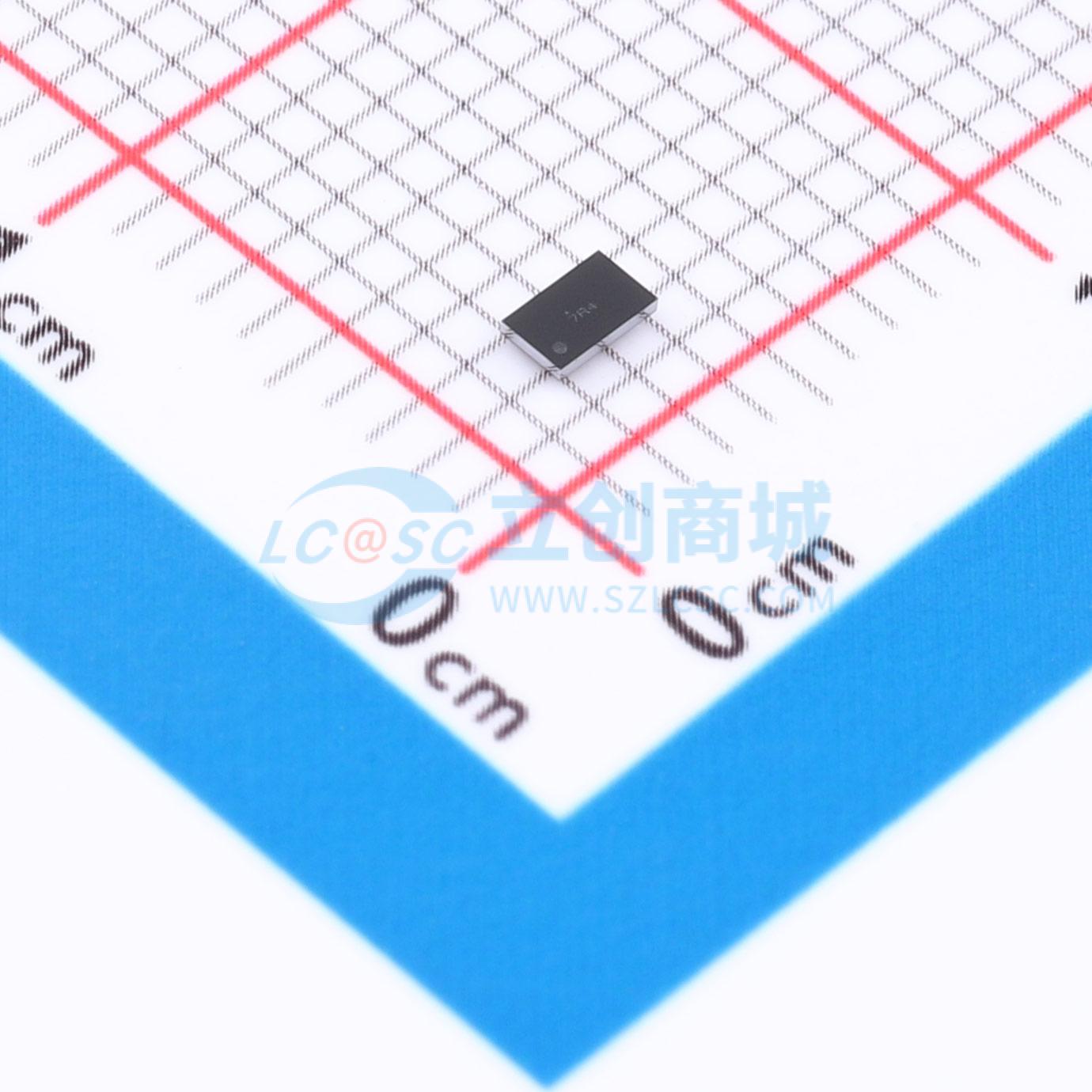

温馨提醒：图片仅供参考，商品以实物为准
RT6160AWSC
高效能3A升降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6160A 是一款高效率、单电感、同步升降压转换器,支持自动无缝模式切换,具有 I2C 接口,适用于广泛的输入电压范围。该器件能够提供高达 3A 的输出电流,具有出色的瞬态响应和稳定性。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6160AWSC
- 商品编号
- C7065276
- 商品封装
- WLCSP-15B(2.3x1.4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.2V~5.5V | |
| 输出电压 | 2.025V~5.2V | |
| 输出电流 | 3A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6160A是一款高效、单电感、先进恒定导通时间（ACOT）的单片同步升降压转换器，能够在2.2V至5.5V的输入电压下提供高达3A的输出电流，并能将输出电压精确调节至2.025V至5.2V的数字可编程输出电压。它适用于宽输入电源范围的应用，无论输入电压低于、高于甚至等于输出电压。ACOT控制架构具有出色的线路/负载瞬态响应，能在降压和升压模式之间实现无缝切换，使用小型陶瓷输出电容即可稳定工作，无需复杂的外部补偿。 RT6160A具备I²C接口，可实现可编程输出电压、超声波模式控制、软启动斜率调整和设备状态监控。目标输出电压也可通过外部VSEL引脚进行切换，以实现动态电压调节（DVS），并且可以通过设置相关寄存器来设置DVS的上升斜率和斜坡模式。 RT6160A采用自动PFM模式和典型2μA的低静态电流设计，在轻载运行时可保持高效率。在重载时，该器件会自动切换至2.2MHz固定频率控制，通过小型封装滤波元件可轻松平滑开关纹波电压。集成的低RDS(ON)功率MOSFET在重载条件下具有出色的效率。在关断模式下，电源电流典型值为0.1μA，能有效降低功耗。如果需要固定频率，可禁用PFM模式。RT6160A采用小型WL-CSP-15B 1.4×2.3（BSC）封装。
商品特性
- 具备真正降压、升降压和升压操作的自动无缝模式转换
- 输入电压范围：2.2V至5.5V
- 输出电压范围：2.025V至5.2V，数字可编程（25mV/步）
- 默认输出电压设置：VSEL = L时，VOUT = 3.3V；VSEL = H时，VOUT = 3.45V
- 最大连续输出电流：
- 当VIN ≥ 2.5V，VOUT = 3.3V时，高达2.5A
- 当VIN ≥ 3V，VOUT = 3.38V时，高达3A
- 当VIN ≥ 3V，VOUT = 5V时，高达2A
- 最高效率达95%（VIN = 3.8V，VOUT = 3.3V，ILOAD = 1A）
- 1μA非开关低静态电流
- I²C接口（最高1MHz）
- 支持动态电压调节控制
- 自动PFM模式和强制PWM模式选择
- 超声波模式操作
- 具备OCP、UVLO、OTP、OVP、UVP保护功能，性能可靠
- 15球WL-CSP封装
应用领域
- 智能手机和平板电脑
- 便携式设备
- 可穿戴设备
- 系统预调节器
- 负载点调节器
- Wi-Fi模块
- USB VCONN电源
- TWS耳机充电器
