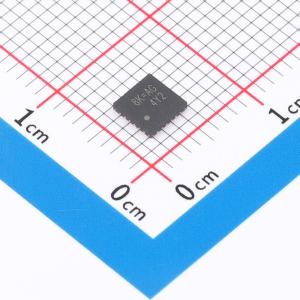

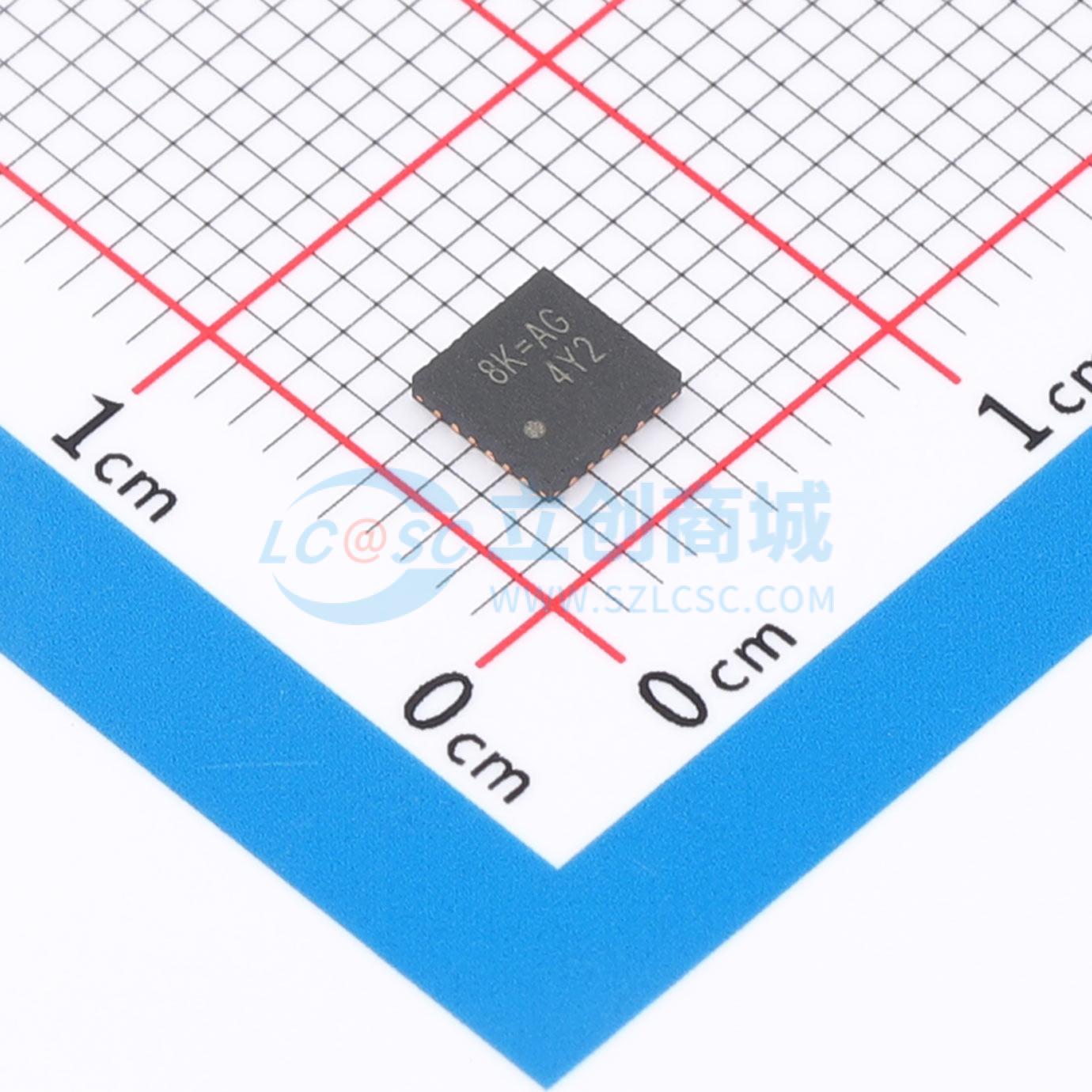

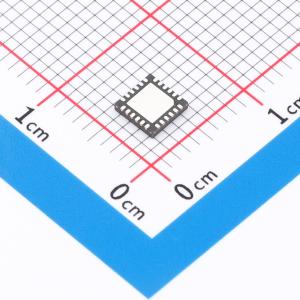

RT7207KBGQW
高度集成的带同步整流功能的USB PD控制器，支持多种协议，适用于高功率密度离线AC-DC转换器设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7207KBGQW
- 商品编号
- C7065282
- 商品封装
- WQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.186854克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 热保护；过压保护；欠压保护；过流保护 |
商品概述
RT7207KB是一款集成同步整流控制的可编程控制器。其内部MCU通过D+/D-接口处理各种专有协议，并通过CC1/CC2引脚支持USB PD Type-C。RT7207KB为高功率密度离线AC-DC转换器设计提供高度集成。除节省外部组件外，通过内置同步整流控制器和集成多种功能与保护，不仅提高了效率，还增强了安全性。内部同步整流控制器可优化效率，并能在3.0V至21V的宽输出电压范围内，在连续导通模式（CCM）和不连续导通模式（DCM）下安全运行。包含两个分别带有数模转换器（DAC）可编程参考电压的运算放大器，用于电压环和电流环调节，以高精度提供可编程恒压（CV）和恒流（CC）调节。
商品特性
- 协议支持：支持USB PD2.0/PD3.0和PPS，支持专有协议
- 高度集成：嵌入式MCU，具有32kB掩膜ROM、16kB OTP-ROM和2kB SRAM；内置同步整流控制器和驱动器；内置用于3V至21V宽VDD工作范围的电荷泵；内置用于可编程恒压和恒流控制的并联稳压器；内置10位模数转换器（ADC）；可编程电缆补偿；BLD引脚用于输出电容快速放电；VBUS引脚用于检测VBUS电压和VBUS电容快速放电；USBP引脚用于直接驱动外部阻断N-MOSFET；待机模式下的节能模式
- 保护功能：自适应输出过压保护；自适应欠压保护；CC1/CC2/D+/D-过压保护；固件可编程过流保护；固件可编程过温保护
应用领域
智能手机、笔记本电脑、平板电脑和其他电子设备的USB PD Type-C或专有协议（如FCP、SCP和AFC）充电器/适配器；带离线AC-DC转换器的USB PD扩展核心
